Verkabelung

Übersicht über die Verkabelung
Anhand der Richtlinien in diesem Abschnitt können Sie informierte Entscheidungen über die
Verkabelung des Servers und die Hardwareoptionen treffen, um die Leistung zu optimieren.
Informationen zur Verkabelung von Peripheriekomponenten finden Sie im White Paper zur dichten
Bestückung (High-density Deployment) auf der HP Website
platforms).
ACHTUNG:
geknickt werden.
Verkabelung für Nicht-Hot-Plug-Laufwerke (LFF mit vier
Einschüben)
Die Verkabelung für Nicht-Hot-Plug-Laufwerke (LFF-Käfig mit vier Einschüben) besteht aus der
Stromversorgung für die Laufwerke und den Mini-SAS-Kabeln, angebracht an eine Halterung. Wenn
die Stromversorgung oder das Mini-SAS-Kabel defekt ist, muss die komplette Kabelbaugruppe
ausgetauscht werden (Ersatzteilnummer 724493-001).

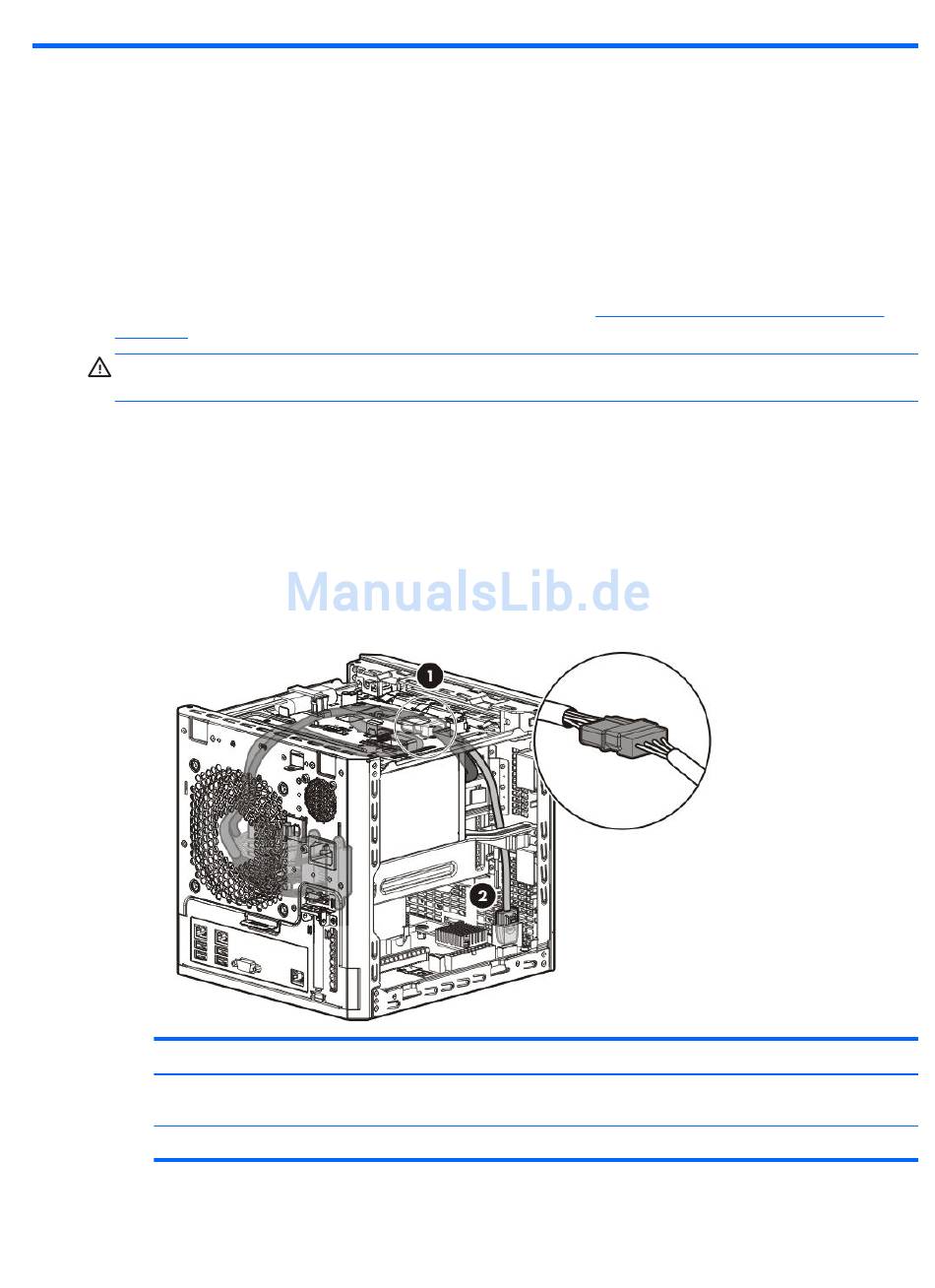

An der Systemplatine angeschlossenes Mini-SAS-Kabel
●
Element
1
2
An den Controller angeschlossenes Mini-SAS-Kabel
●
DEWW
Achten Sie beim Verlegen der Kabel immer darauf, dass sie nicht eingeklemmt oder
(http://www.hp.com/products/servers/
Beschreibung
4-poliges Stromkabel (an das PSU P2-Kabel
angeschlossen)
Mini-SAS-Kabel
Übersicht über die Verkabelung 55
