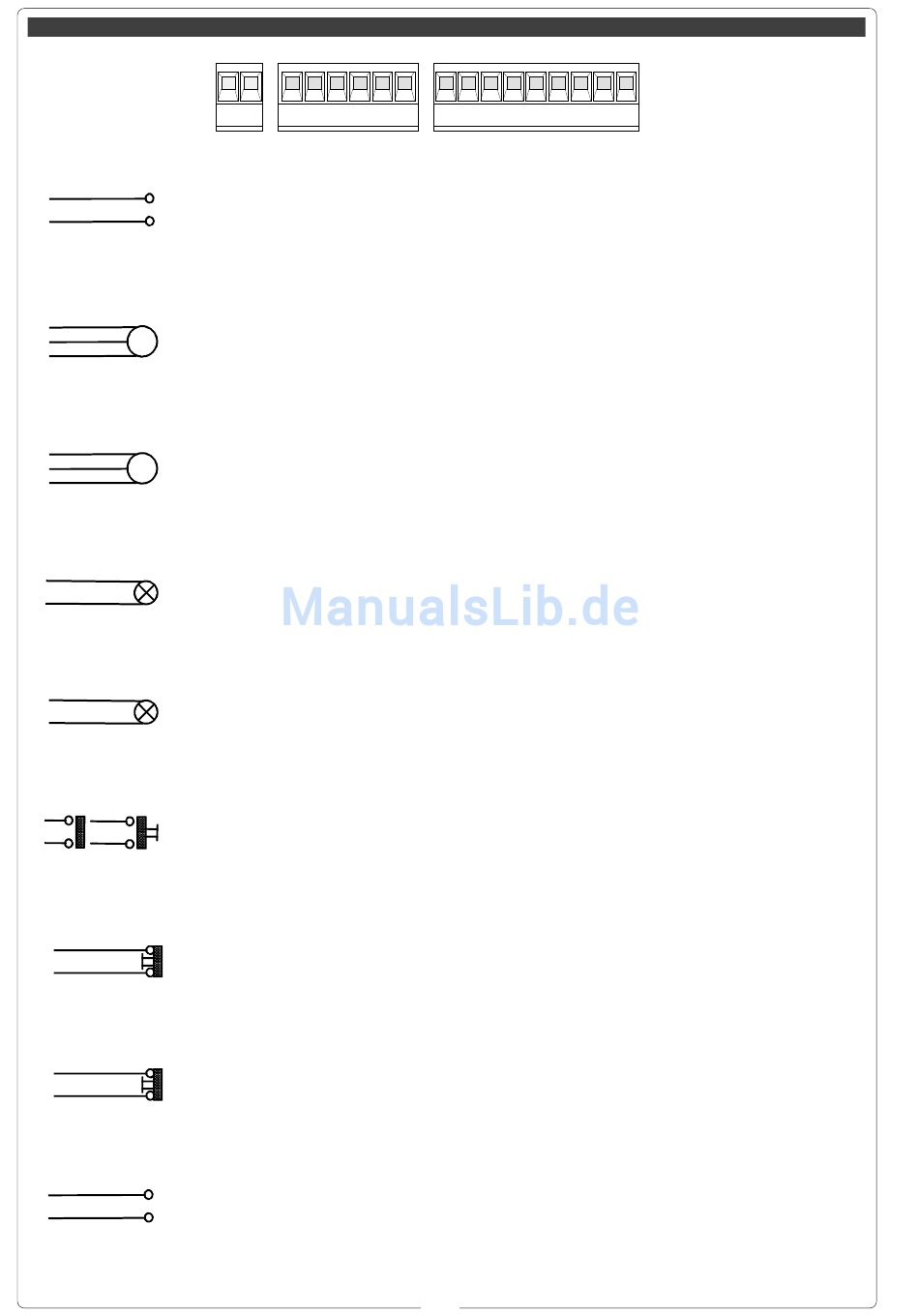

Collegamenti elettrici // Electrical connections // Branchements électriques // Elekrische anschlüsse // Conexiones eléctricas
Alimentazione 230V (a.c.)
230V (a.c.) power input
L1
Alimentation 230V (c.a.)
L2
Stromversorgung 230V (Wechselstrom)
Alimentación 230V (a.c.)
Motore "1" monofase 230V (a.c.) ritardato in apertura
U
Motor "1" single-phase 230V (a.c.) delayed opening
Moteur "1" monophasé 230V (c.a.) retardé en ouverture
W
Motor "1" 230V (Wechselstrom) Einphasenmotor mit Verzögerung beim Öffnen
V
Motor "1" monofásico 230V (a.c.) retardado durante la apertura
Motore "2" monofase 230V (a.c.) ritardato in chiusura
Motor "2" single-phase 230V (a.c.) delayed closure
X
Moteur "2" monophasé 230V (a.c.) retardé en fermeture
W
Motor "2" 230V (Wechselstrom) Einphasenmotor mit Verzögerung beim Schließen
Y
Motor "2" monofásico 230V (a.c.) retardado durante el cierre
Uscita 230V (a.c.) in movimento (es. lampeggiatore - max. 25W)
230V (a.c.) output in motion (e.g. flashing light - max. 25W)
W
Sortie 230V (c.a.) en mouvement (ex. branchement clignotant - max. 25W)
E
Ausgang 230V (Wechselstrom) in Bewegung (z.B. Blinker-Anschluß - max. 25W)
Salida de 230V (a.c.) en movimento (p.ej. conexión lámpara intermitente - max. 25W)
Lampada spia (24V-3W max.) "cancello aperto"
(24V-3W max.) "gate-opened" signal lamp
5
Lampe-témoin (24V-3W max.) "portail ouverture"
10
Signallampe (24V-3W max.) "Tor Öffnen"
Lámpara indicadora (24V-3W max.) "puerta abierta"
Contatto (N.O.) radio e/o pulsante per comando (vedi dip 2)
(N.O.) contact radio and/or button for control (see dip 2)
2
Contact (N.O.) radio et/ou poussoir pour commande (voir dip 2)
7
Funkkontakt (Arbeitskontakt) und/oder Taste Steuerart (sehen dip2)
Contacto (N.O.) radio y/o pulsador para mando (mirar dip 2)
Contatto (N.C.) di «riapertura durante la chiusura»
Contact (N.C.) for «re-opening during the closing»
2
Contact (N.F.) de «réouverture pendant la fermeture»
C1
Kontakt (Ruhekontakt) «Wiederöffnen beim Schliessen»
Contacto (N.C.) para la «apertura en la fase de cierre»
Pulsante stop (N.C.)
Pushbutton stop (N.C.)
1
Bouton-poussoir arrêt (N.F.)
2
Stop-Taste (N.C.)
Pulsador de stop (N.C.)
Alimentazione accessori 24V (a.c.) max. 20W
24V (a.c.) Powering accessories max. 20W
10
Alimentation accessoires 24V (c.a.) max. 20W
11
Zubehörspeisung 24V (Wechselstrom) max. 20W
Alimentación accesoios 24V (a.c.) max. 20W
L1 L2
U V W X Y E
5
C1
7 2
1
11 10
