- Seite 1 DREHTOR 119D U3 1 D E ANTRIEB MONTAGEANLEITUNG F7024N Deutsch...
- Seite 2 IE VOM ENUTZER VORZUNEHMENDE ERÄT IST AUSSCHLIESSLICH FÜR DEN WECK ZU VERWENDEN FÜR DEN ES ÄUBERUNG UND ARTUNG DARF NICHT VON UNBEAUFSICHTIGTEN INDERN DURCHGEFÜHRT CAME ENTWICKELT WURDE NDERE ERWENDUNGSZWECKE SIND GEFÄHRLICH • D WERDEN NLAGE REGELMÄSSIG ÜBERPRÜFEN UM ETWAIGE EHLFUNKTIONEN ODER HAFTET NICHT FÜR DURCH UNGEEIGNETE...
-
Seite 3: Verwendungszweck Und Verwendungsbedingungen

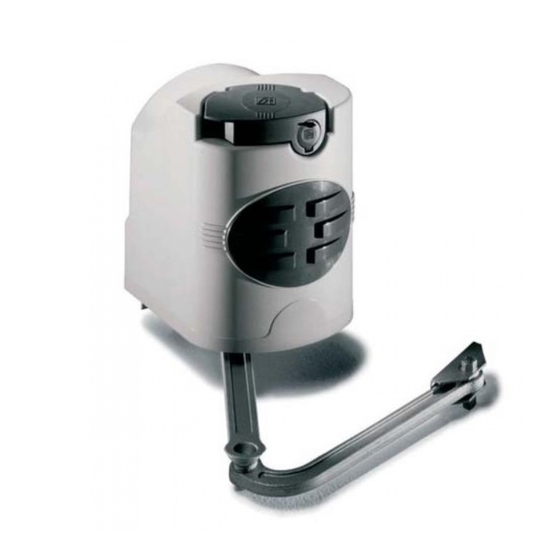

Verwendungszweck und Verwendungsbedingungen Gebrauchsbestimmung Der Antrieb F7024N ist von der CAME S.p.A. gemäß den derzeit gültigen Sicherheitsbestimmungen für den Antrieb von Drehtoren im privaten Wohnbereich bzw. in Wohnanlagen mit einem Torfl ügelgewicht bis 300 kg entwickelt und hergestellt. Sämtliche von den in der Montageanleitung beschriebenen, abweichende Installationen bzw. Verwendungszwecke sind unzulässig. -
Seite 4: Beschreibung Der Einzelteile
Beschreibung der Einzelteile Antriebseinheit Pfeilerbeschlag Knickarm Torbeschlag Standardanlage Antriebseinheit Steuereinheit Funksteckmodul Antenne Blinkleuchte Codeschloss Lichtschranken Verteilerschacht mechanische Toranschläge 10. Handsender... -
Seite 5: Größe Und Grundabmessungen
Größe und Grundabmessungen Allgemeine montagehinweise Die Montage muss von erfahrenem Fachpersonal gemäß den geltenden Richtlinien durchgeführt werden. Vorher vorzunehmende Kontrollen Vor der Montage: • überprüfen, dass das Tor stabil ist, dass die Scharniere gut funktionieren und dass keine Reibung zwischen festen und beweglichen Teilen besteht; •... -
Seite 6: Befestigung Der Pfeilerhalterung Und Der Torhalterung A
MONTAGE Die folgenden Abbildungen dienen nur als Beispiel, der für die Befestigung des Antriebs und der Zusatzgeräte nötige Raum hängt von deren Bemaßung ab. Der Monteur wählt die beste Lösung. Die Abbildungen beziehen sich auf einen links montierten Antrieb. Die Montage eines rechten Antriebs erfolgt symmetrisch. Verlegung der Kabelrohre Für die Kabel notwendige Kabelrohre vom Kabelschacht aus auslegen. -
Seite 7: Installation Des Getriebemotors
* Siehe Abschnitt. 4.4 Maße Öffnungswin- Scharnier Toranschlag 140÷205 0÷50 140÷195 75÷100 90° 140÷185 125÷150 140÷175 175÷200 180÷210 110° 200÷205 = max. 240 mm bei Öff nungswinkel 90° Installation des Getriebemotors Den Deckel des Schlosses abnehmen (1). Den Schlüssel hineinstecken und im Uhrzeigersinn drehen (2). Den Deckel anheben, die M4 Sechskantmutter lockern und den Deckel von der Motorgetriebeeinheit abnehmen (3). -
Seite 8: Befestigung Des Beweglichen Armes
Antrieb in den Pfeilerbeschlag (siehe 4 Löcher) stecken und mit den zwei mitgelieferten M8x90 Schrauben und den M8 Muttern befestigen (4). M8x90 Befestigung des beweglichen Armes - Gleitarm in die Motorwelle stecken und mit dem Stift, der Schraube und der entsprechenden Distanzscheibe befestigen. Buchse schmieren, auf den Gleitarm stecken und diesen mit der mitgelieferten Schraube, den Unterlegscheiben und der Mutter am Knickarm befestigen. -
Seite 9: Entriegelung Des Getriebemotors
Entriegelung des Getriebemotors Um das Tor bzw. den Antrieb zu entriegeln, den Hebel über dem Stab betätigen. ENTRIEGELN SPERREN Einstellung der Mikroschalter Siehe technische Unterlagen der Steuereinheit ZL180 (319U17). -
Seite 10: Kabelverbindung Zur Steuerung
Kabelverbindung zur Steuerung Steuereinheit montieren und, wie in der Abbildung dargestellt, anschließen. ZL180 Deckel befestigen Nach Abschluss von Montage, Kabelverbindung und Einstel- lungen, den Deckel aufsetzen und mit mit der Sechskantmut- M4 UNI5721 ter M4 befestigen. Drehgriff auf die Position „LOCK“ stellen und befestigen. -
Seite 11: Befestigung Der Halterungen
Montage und Anschlüsse bei nach außen öff nendem Tor Im Folgenden die Schritte, die sich von der Standardmontage unterscheiden: Befestigung der Halterungen Den Befestigungspunkt für den Torbeschlag festlegen und den entsprechenden Befestigungspunkt des Pfeilerbeschlags berechnen, dabei die in der Abbildung und der Tabelle angegebenen Maße einhalten. Maße (mm) Toraufl... -
Seite 12: Problemlösung
Kabelverbindung zur Steuerung Steuerung installieren und Kabel, wie in der Zeichnung angegeben, anschließen. ZL180 Problemlösung STÖRUNGEN MÖGLICHE URSACHEN KONTROLLEN UND STÖRUNGSBE- SEITIGUNG Tor öffnet und • fehlende Stromversorgung • Netzspannung kontrollieren schließt nicht • Antrieb entriegelt • Fachmann hinzuziehen • Handsenderbatterie leer •... -
Seite 13: Regelmäßige Wartung
Wartung Regelmäßige Wartung ☞ Vor jeder Wartungsmaßnahme Stromzufuhr unterbrechen, um Gefahr durch unbeabsichtigte Bewegung des Geräts zu vermeiden. Register für regelmäßige Wartungsmaßnahmen vom Nutzer durchzuführen (alle 6 Monate) Datum Bemerkungen Unterschrift Außerplanmäßige Wartung Die folgende Tabelle dient der Eintragung von außerplanmäßigen Wartungsmaßnahmen, Reparaturen und Verbesserungen, die von Fachfirmen durchgeführt wurden. -
Seite 14: Abbruch Und Entsorgung
Abbruch und Entsorgung CAME S.p.A. folgt im Betrieb dem Umweltmanagement gemäß UNI EN ISO 14001 zum Schutz der Umwelt. Wir bitten Sie, diese Umweltschutzarbeit, die für CAME eine Grundlage der Fertigungs- und Marktstrategien sind, durch Beachtung der Entsorgungsangaben weiterzuführen: ENTSORGUNG DER VERPACKUNG Die Bestandteile der Verpackung (Karton, Plastik usw.) können getrennt gesammelt mit dem normalen Hausmüll entsorgt werden. - Seite 16 Came S.p.A. Came S.p.A. Via Martiri Della Libertà, 15 Via Cornia, 1/b - 1/c 31030 Dosson di Casier Dosson di Casier 33079 Sesto al Reghena Sesto al Reghena Treviso Treviso - Italy Pordenone Pordenone - Italy (+39) 0422 4940 (+39) 0434 698111...
