Inhaltszusammenfassung für CAME FROG-MS

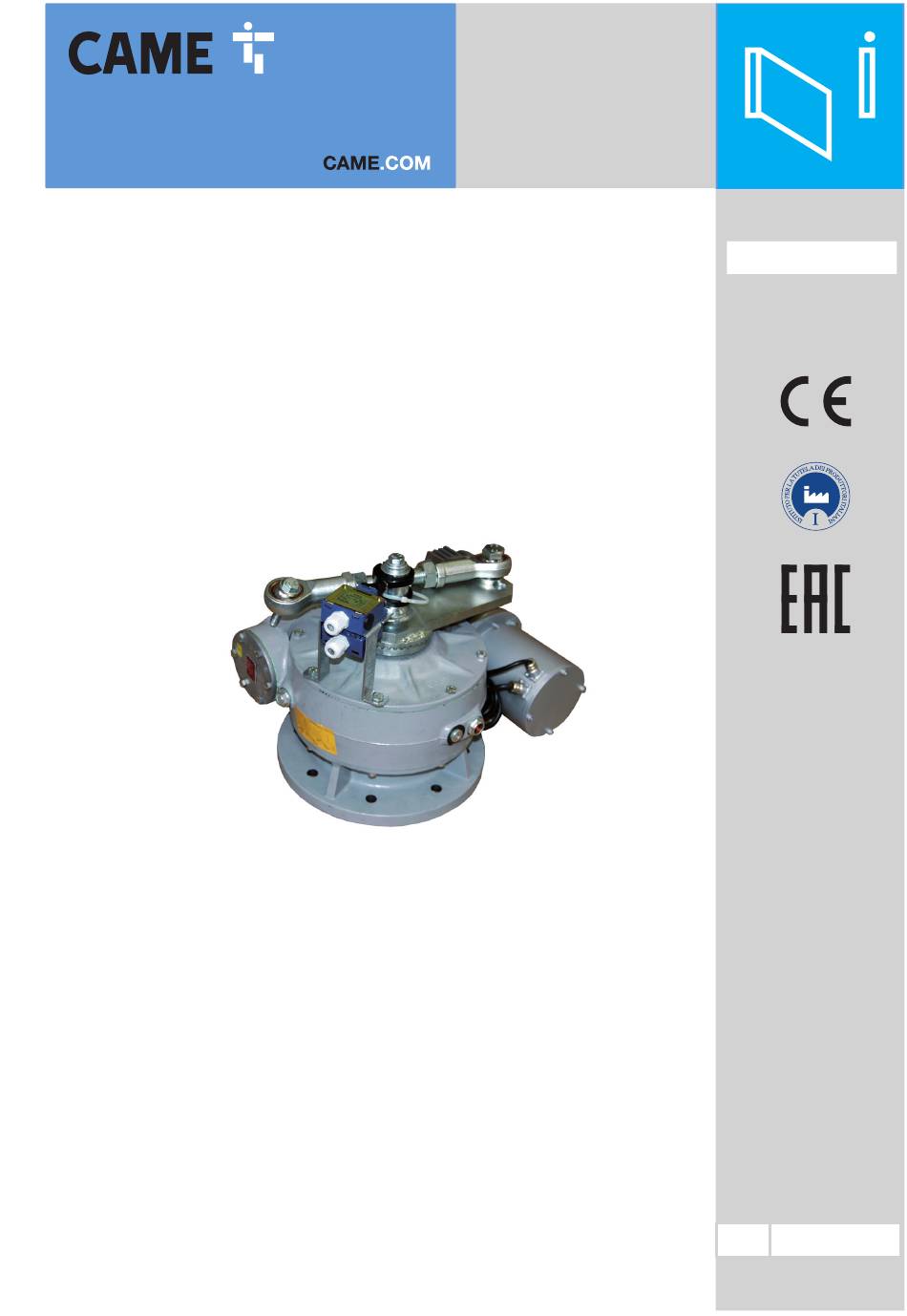

- Seite 1 UNTERFLURANTRIEB FA02061-DE FÜR DREHTORE FROG-MD / FROG-MS MONTAGEANLEITUNG Deutsch...
- Seite 2 ACHTUNG! Wichtige Sicherheitshinweise: BITTE AUFMERKSAM DURCHLESEN! • ORWORT UND SAUBER HALTEN ALLE SECHS ONATE DIE UNKTIONSTÜCHTIGKEIT DER • D ERÄT IST AUSSCHLIESSLICH FÜR DEN WECK ZU VERWENDEN FÜR DEN ICHTSCHRANKEN UND DER ICHERHEITSLEISTEN ÜBERPRÜFEN M ZU PRÜFEN OB DIE ES ENTWICKELT WURDE NDERE ERWENDUNGSZWECKE SIND GEFÄHRLICH ICHTSCHRANKEN FUNKTIONIEREN...
- Seite 3 (**) Bei der angegebenen durchschnittlichen Produktlebensdauer handelt es sich um einen unverbindlichen Schätzwert, wobei von normalen Einsatzbedingungen sowie der ordnungsgemäßen Installation und Wartung des Produkts entsprechend den in der technischen Anleitung von CAME enthaltenen Anweisungen ausgegangen wird. Dieser Schätzwert wird, wenn auch nicht ausschließlich, auch von anderen variablen Faktoren, wie z.B. Klima- und...
- Seite 4 Beschreibung der Bestand- teile 1. Gewindebolzen 2. Antriebsarm 3. Getriebemotor 4. Deckel 5. Fundamentkasten 6. Oberer Antriebsarm 7. Antriebsarm-Set 8. Lagerfutter 9. Lochabdeckung Kasten 10. Mechanischer Endanschlag 11. Endschalter Beispielanlage 1. Rechter Getriebemotor mit Fundamentkasten 2. Linker Getriebemotor mit Fundamentkasten 3.
- Seite 5 Abmessungen ~ 850 ALLGEMEINE MONTAGEHINWEISE ⚠ Die Montage muss von erfahrenem Fachpersonal gemäß den geltenden Richtlinien durchgeführt werden. Vorher vorzunehmende Kontrollen ⚠ Vor der Montage der Anlage: • Eine angemessene omnipolare Schutzauslösungseinheit mit einer Distanz von mehr als 3 mm zwischen den Kontakten des Trennschalters des Stromkabels vorsehen;...
- Seite 6 MONTAGE ⚠ Die folgenden Darstellungen dienen nur als Beispiel, da der Raum für die Befestigung des Antriebs und der Zusatzgeräte je nach deren Bemaßung unterschiedlich ist. Der Montagefachmann wählt die beste Lösung. Die folgenden Abbildungen stellen eine Standardanlage mit Fundamentkasten und rechts montiertem Getriebemotor und einem Tor, das sich nach innen öffnet, dar.
- Seite 7 Den Drehzapfen des Fundamentkastens, das Lagerfutter, die Antriebsarmeinheit und den oberen Antriebsarm schmieren. Das Ganze, wie in der Abb. dargestellt, zusammenbauen. Antriebsarm-Set Oberer Antriebsarm Lagerfutter Zapfen Das obere Scharnier einstecken und den Torflügel montieren. Überprüfen, dass sich der Torflügel problemlos öffnet und schließt. Den Torflügel mit geeigneten Schrauben am oberen Antriebsarm befestigen bzw.
- Seite 8 Befestigung des Getriebemotors Die folgenden Zeichnungen stellen den Motor von außen dar, um die Phasen zur Montage des rechten Getriebemotors besser zu erläutern. Den Getriebemotor in den Fundamentkasten einsetzen und mit Muttern und mit Hilfe des mitgelieferten Hahnenfußschlüssels und eines geeigneten Sperrradschlüssels (nicht inbegriffen) befestigen.
- Seite 9 Einstellung des mechanischen Anschlags Vor Festlegung der Endlagen, den Getriebemotor entriegeln, den Torflügel von Hand schließen und den mechanischen Anschlag einstellen, dabei darauf achten, dass er zum Antriebsarm hin ausgerichtet ist. Muttern anziehen. Antriebsarm Mechanischer Endanschlag Festlegung der Endlagen Im Auflauf: - die Torflügel vollständig öffnen;...
- Seite 10 Anschluss an die Steuereinheit ZM3ES ⚠ Vor Eingriff en an der Schalttafel Stromzufuhr unterbrechen. ANSCHLUSS DER GETRIEBEMOTOREN, DIE MIT 400 V DREIPHASENWECHSELSTROM ARBEITEN ZM3ES Betriebsspannung 400 V AC Dreiphasig - 50/60 Hz 3P + N + Sternnetz-Anschluss A B GND U W V X W Y E1 E2 U W V X W Y E1 E2 GELB / GRÜN...
- Seite 11 ANSCHLUSS DER GETRIEBEMOTOREN, DIE MIT 230 V DREIPHASENWECHSELSTROM ARBEITEN ZM3ES Betriebsspannung 230 V AC Dreiphasig - 50/60 Hz 3P + N + Dreiecksschaltung A B GND U W V X W Y E1 E2 U W V X W Y E1 E2 GELB / GRÜN GELB / GRÜN BRAUN...
- Seite 12 ANSCHLUSS DER ENDLAGENSCHALTER ZM3ES U W V X W Y E1 E2 A B GND U W V X W Y E1 E2 2 FA1 FC1 FA2 FC2 GELB / GRÜN GRAU SCHWARZ BLAU BRAUN Verteilerdosen IP67 (nicht enthalten) ...
- Seite 13 MONTAGE UND ANSCHLÜSSE FÜR NACH AUSSEN ÖFFNENDES TOR Im Folgenden die einzigen Montageschritte, die von der Standardinstallation abweichen. Antriebsarme mit verschiedenen Löchern, für verschiedene Öffnungswinkel. AUFLAUF BIS 90° AUFLAUF BIS 95° ⬆ ⬆ Festlegung der Endlagen Im Auflauf: - die Torflügel vollständig öffnen; - Die Kurvenscheibe des linken Getriebemotors gegen den Uhrzeigersinn drehen ⓐ, bis der Mikroschalter einrastet ⓑ;...
- Seite 14 ABSCHLIESSEND Sämtliche Anschlüsse und die Inbetriebnahme müssen abgeschlossen sein. Den Deckel auf den Fundamentkasten legen, die Lochabdeckung anbringen und die Abdeckkappe in den Deckel stecken. Abdeckkappe UNI 5933 M6x12 Deckel Lochabdeckung Kasten MANUELLE ENTRIEGELUNG DES TORFLÜGELS ⚠ Zunächst die Spannungsversorgung unterbrechen. ⚠...
- Seite 15 _______________________________________________________________________________________________ ABBAU UND ENTSORGUNG ☞ Die CAME S.p.A. wendet im Betrieb ein zertifiziertes Umweltmanagement nach UNI EN ISO 14001 an, um den Schutz der Umwelt zu gewährleisten. Wir bitten Sie, diese Umweltschutzarbeit, die für CAME eine Grundlage der Fertigungs- und Marktstrategien ist, durch Beachtung der Entsorgungsangaben weiterzuführen:...
- Seite 16 CAME S.p.A. Via Martiri della Libertà, 15 31030 Dosson di Casier Treviso - Italy Tel. (+39) 0422 4940 Fax (+39) 0422 4941...
