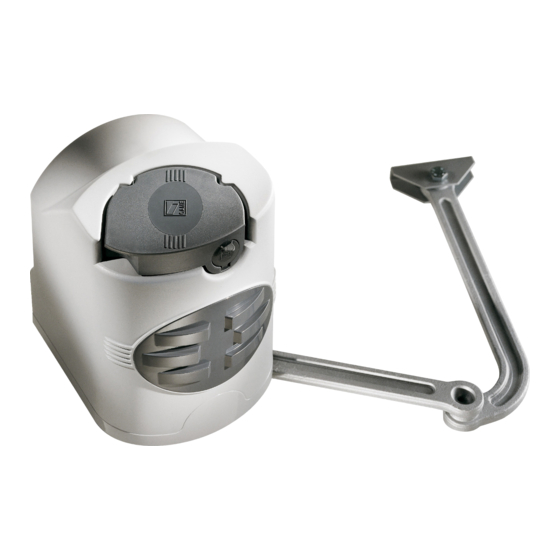

- Seite 1 11 9 D S 5 5 DE DREHTORANTRIEB MONTAGEANLEITUNG F7000 Deutsch...
-
Seite 2: Wichtige Sicherheitshinweise
Weise funktionieren • Wenn nötig verwenden. Anderweitige Verwendung des Geräts ist demzu- Warnhinweise (z. B. Torwarnschild) gut sichtbar anbringen. folge gefährlich. Die CAME Cancelli Automatici S.p.A. haftet Anweisungen und Empfehlungen nicht für durch ungeeignete, unsachgemäße und fehlerhaf- für den Verwender... -
Seite 4: Verwendungszweck Und Gebrauchsbeschränkungen
200 kg Öffnungswinkel max. 110° 3 Bezugsnormen CAME Cancelli Automatici S.p.A. ist nach ISO 9001 und ISO 14001 für das Qualitäts- und Umweltmanagement zertifiziert. Came entwickelt und produziert ausschließlich in Italien. Dieses Produkt entspricht den folgenden Richtlinien: siehe Konformitätserklärung. 4 Beschreibung 4.1 Antrieb... -
Seite 5: Beschreibung Der Bestandteile
4.3 Beschreibung der Bestandteile Antrieb Pfeilerbeschlag Knickarm Torbeschlag 4.4 Maße (mm) Öff nungswinkel Scharnier 137÷210 anschlag 137÷205 Pfeiler 137÷200 137÷195 90° 137÷190 137÷185 137÷180 180÷175 180÷210 110° 200÷205 = max. 240 mm bei Öff nungswinkel 90°... -
Seite 6: Montage
5 Montage Die Montage muss von erfahrenem Fachpersonal gemäß den geltenden Richtlinien durchgeführt werden. 5.1 Vorher zu überprüfen Vor der Montage der Anlage muss man: • Eine angemessene Schutzauslösungseinheit mit einer Distanz von mehr als 3 mm zwischen den Kontakten als Trennschalter des Stromkabels vorsehen;... -
Seite 7: Arbeitsgeräte Und Material
5.3 Standardanlage Antrieb Antenne Blinkleuchte Schlüsseltaster Lichtschranken Verteilerschacht mechanische Toranschläge Handsender 5.4 Arbeitsgeräte und Material Überprüfen, dass alle Werkzeuge und das für die Montage notwendige Material entsprechend den geltenden Sicherheitsvorschriften vorhanden sind. In der nachstehenden Abbildung einige Beispiele für den Monteur. -
Seite 8: Installation Des Getriebemotors
5.5 Montage der Beschläge für die Befestigung des Antriebs am Pfeiler und am Tor - Haltebeschlag mit den Schrauben M8 und den Dübeln ø 14 am Pfeiler befestigen, darauf achten, dass er mindestens 100 mm vom Boden entfernt ist. - Haltebeschlag A am Torfl ügel anschweißen bzw. mit den Schrauben M6 befestigen, dabei die in der Tabelle angegebenen Maße 2.2 Gebrauchsbeschränkungen und die 68 mm Höhenunterschied zwischen den beiden Beschlägen einhalten. - Seite 9 Antrieb entsprechend der 4 Löcher in den am Pfeiler montierten Haltebeschlag stecken und mit den beiden mitgelieferten Schrauben M8x90 und den Muttern M8 befestigen (4). M8x90 5.7 Montage des Knickarms - Stift ø 10x40 und den geraden Arm auf die Welle des Antriebs stecken und mit der Schraube M10x14 und der Unterlegscheibe Ø...
-
Seite 10: Entriegelung Des Antriebs
5.8 Entriegelung des Antriebs Um das Tor bzw. den Antrieb zu entriegeln, den Hebel über dem Stab betätigen. ENTRIEGELN SPERREN 5.9 Einstellung der Mikroschalter Wenn die Anlage über mechanische Anschläge verfügt, die Kurvenscheibe nicht sperren, ansonsten die Einstellung derselben in folgender Weise vornehmen: Obere Kurvenscheibe Schraube für untere... - Seite 11 Einstellung der Mikroschalter bei rechts montiertem Antrieb (Innenansicht) Einstellung ist bei entriegeltem Antrieb vorzunehmen (siehe Entriegelung des Antriebs). Torfl ügel von Hand schließen, untere Kurvenscheibe im Uhrzeigersinn drehen, bis der Mikroschalter geschaltet wird. Kurvenscheibe mit der mittleren Schraube befestigen. Schalter wählen Mikroschalter Schraube für untere Kurvenscheibe Untere Kurvenscheibe...
- Seite 12 Einstellung der Mikroschalter bei links montiertem Antrieb (Innenansicht) Einstellung ist bei entriegeltem Antrieb vorzunehmen (siehe Entriegelung des Antriebs). Torfl ügel von Hand vollständig öff nen (max. 110°), obere Kurvenscheibe im Uhrzeigersinn drehen, bis der Mikroschalter geschaltet wird. Kurvenscheibe mit der mittleren Schraube befestigen. Schalter wählen Mikroschalter Schraube für untere Kurvenscheibe...
-
Seite 13: Elektrische Anschlüsse
5.10 Elektrische Anschlüsse Masse 5.10.1 Elektrischer Anschluss an die integrierte Steuerung bei zweiflügeligen Toren LINKER Torfl ügel mit Torfl ügelverzögerung im ZULAUF F7000 F7001 RECHTER Torfl ügel mit Torfl ügelverzögerung im ZULAUF F7000 F7001... -
Seite 14: Elektrischer Anschluss An Die Integrierte Steuerung Bei Einflügeligen Toren
5.10.2 Elektrischer Anschluss an die integrierte Steuerung bei einflügeligen Toren Antrieb LINKS Antrieb RECHTS 5.11 Deckel befestigen Nach Abschluss von Montage, Kabelverbindung und Einstel- lungen, den Deckel aufsetzen und mit mit der Sechskantmut- M4 UNI5721 ter M4 befestigen. Drehgriff auf die Position „LOCK“ stellen und befestigen. - Seite 15 Die Steuereinheit ZF1 dient der Steuerung von Drehtorantrieben für ein- bzw. zweiflügelige Tore - 230 V. Sämtliche von den in der Montageanleitung beschriebenen, abweichende Installationen bzw. Verwendungszwecke sind unzulässig. 6.2 Beschreibung Von der CAME Cancelli Automatici S.p.A. entwickelt und T ECHNI SC HE DATEN hergestellt Betriebsspannung 230 V - 50/60 Hz Betriebsspannung 230 V AC auf den Klemmen L1 und L2.
-
Seite 16: Hauptbestandteile
6.3 Hauptbestandteile Anschluss-Klemmleisten Eingangssicherung Schmelzsicherung Zusatzgeräte Taster für Funk-Code-Einspeicherung Potentiometer für die Einstellung der Laufverzögerung des 2. Antriebs Potentiometer für die Einstellung der Betriebsdauer Potentiometer für die Einstellung der Aufhaltezeit vor dem Autozulauf Funktionsschalter Steckplatz Funksteckmodul 10. LED Achtung! Vor Eingriffen Strom abschalten. - Seite 17 6.4 Elektrische Anschlüsse Antriebseinheit Antrieb 1 mit Torflügelverzögerung im Antrieb 2 mit Torflügelverzögerung im Auflauf Zulauf U V W X Y E Stromversorgung 11 10E L1 L2 Klemmen für 24V AC- Stromversorgung Zusatzgeräte. Zulässige Steuereinheit 230V AC Gesamtleistung: 20 W 50/60 Hz Anschluss des Elektroschlosses (max.
- Seite 18 Warneinrichtungen Blinkleuchte (Strombelastbarkeit: 230V AC - max. 25W) Blinkt während des Auf- und Zulaufs des Tores. U V W X Y E Warnleuchte Tor auf (Leistung Kontakt: 230V - max. 60W) Zeigt an, dass das Tor offen ist und geht aus, wenn das Tor geschlossen ist.
- Seite 19 Befehlsgeräte Stopp-Taster (Kontakt N.C.) Notstopptaster des Tores mit Ausschluss des Autozulaufs. Um den Betrieb wieder aufzunehmen, Taster oder Handsender drücken. Bei Nichtverwendung den Kontakt 1-2 überbrücken. Bei Nichtver- wendung Schlüsseltaster bzw. Befehlstaster (Kontakt N.O.) Befehlstyp Auf- und Zulauf durch Tasterdruck oder Schlüsseldre- hung im Schlüsseltaster.
-
Seite 20: Aktivierung Des Funkbetriebs
6.7 Aktivierung des Funkbetriebs Antennenkabel RG58 an entsprechende Klemmen anschließen. Nur für Funksteckmodule AF43S / AF43SM: Jumper, wie angegeben, je nach verwendetem Handsender, positionieren. Funksteckmodul NACH UNTERBRECHUNG DER STROMZUFUHR (und Entnahme der evtl. vorhandenen Batterien) einstecken. N.B.: Die Steuereinheit erkennt das Funksteckmodul nur, wenn sie mit Strom versorgt wird. AF-Steckmodul... - Seite 21 Einspeicherung Den PROG-Taster auf der STEUERPLATINE gedrückt halten (LED blinkt). PROG blinkende LED Funksteckmodul AF Mit einem Handsendertaster wird der Code übertragen, die LED bleibt an und zeigt somit die erfolgte Einspeicherung an. PROG LED an Funksteckmodul AF N.B.: wenn der Code in Zukunft geändert werden soll, die beschriebene Vorgehensweise wiederholen.
-
Seite 22: Sicherheitshinweise
8 Sicherheitshinweise Wichtige Sicherheitshinweise Dieses Produkt darf ausschließlich zu dem Zweck verwendet werden, für den es entwickelt wurde. Andere Verwendungszwecke sind unzulässig und gefährlich. Der Hersteller haftet nicht für etwaige, durch unzulässige, fehlerhafte und unangemessene Verwendung verursachte Schäden. Nicht im Bereich der Scharniere oder der sich bewegenden Teile eingreifen. Nicht in den Bewegungsradius der Anlage eintreten. Nicht versuchen die sich bewegende Anlage festzuhalten, dies könnte zu Gefahrensituationen führen. -
Seite 23: Wartung
9 Wartung 9.1 Regelmäßige Wartungsmaßnahmen Die regelmäßige Wartung durch den Nutzer besteht aus: Säuberung der Lichtschranken; Überprüfung der Funktion der Sicherheitsvorrichtungen; Entfernung etwaiger Hindernisse, die den korrekten Betrieb des Antriebs verhindern. Eine regelmäßige Kontrolle der Schmierung und der Schrauben des Antriebs ist empfehlenswert. Um die Sicherheitsgeräte zu kontrollieren, während des Zulaufs einen Gegenstand vor den Lichtschranken bewegen. -
Seite 24: Außerplanmäßige Wartung
9.3 Wartung Register für regelmäßige Wartungsmaßnahmen, vom Nutzer durchzuführen (alle 6 Monate) Datum Anmerkungen Unterschrift 9.4 Außerplanmäßige Wartung Die folgende Tabelle dient der Eintragung von außerplanmäßigen Wartungsmaßnahmen, von Reparaturen und Verbesserung- smaßnahmen, die von externen Fachbetrieben durchgeführt wurden. Register für außerplanmäßige Wartungsmaßnahmen Stempel Installateur Name des Fachmanns Tag des Eingriffs... -
Seite 25: Abbau Und Entsorgung
CAME CANCELLI AUTOMATICI S.p.A. wendet im Betrieb das Umweltmanagement gemäß UNI EN ISO 14001 zum Schutz der Umwelt an. Wir bitten Sie, diese Umweltschutzarbeit, die für CAME eine Grundlage der Fertigungs- und Marktstrategien ist, durch Beachtung der Entsorgungsangaben weiterzuführen. ENTSORGUNG DER VERPACKUNG Die Bestandteile der Verpackung (Pappe, Kunststoff usw.) können getrennt gesammelt mit dem normalen Hausmüll entsorgt... - Seite 26 HR • Za sve dodatne informacije o poduzeću, proizvodima i tehničkoj podršci: UK • Для отримання будь-якої іншої інформації про компанію, продукцію та технічну підтримку: www. came.com www. came.com CAME Cancelli Automatici S.p.a. CAME Cancelli Automatici S.p.a. Via Martiri Della Libertà, 15 31030 Dosson Di Casier...
