3. Produktinstallation

3.1 Montage

3.1.1 Montieren des Produkts

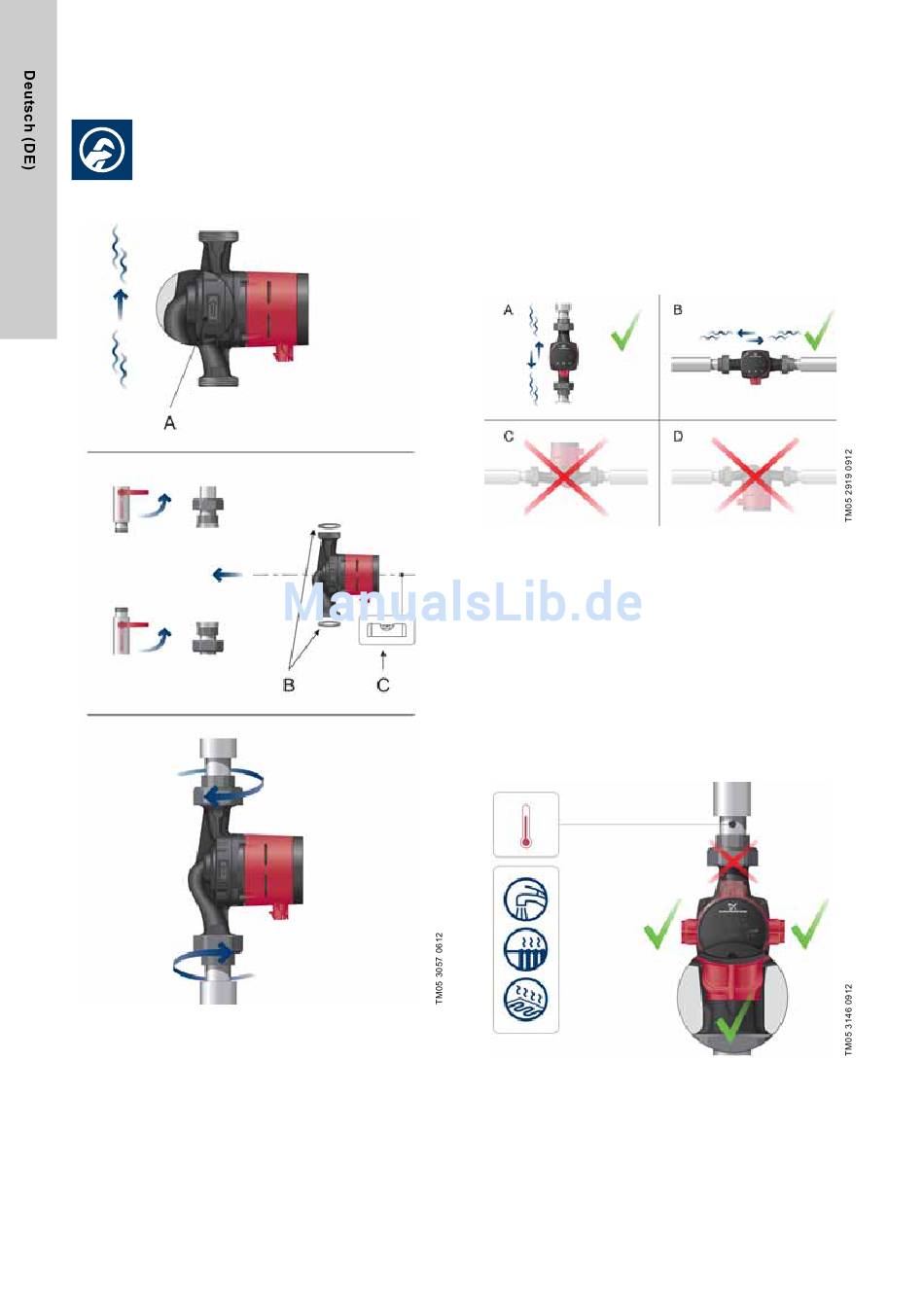

Abb. 1 Montage der ALPHA2/ALPHA3
4
Die Pfeile auf dem Pumpengehäuse geben die Strömungsrich-
tung der Flüssigkeit durch die Pumpe an. Siehe Abb. 1, Pos. A.
Siehe Abschnitt 10.2 Abmessungen, ALPHA2 und ALPHA3,
XX-40, XX-50, XX-60, XX-80 oder
und ALPHA3, 25-40 A, 25-60 A.
1. Bringen Sie bei der Montage der Pumpe in die Rohrleitung die
beiden mitgelieferten Dichtungen an. Siehe Abb. 1, Pos. B.
2. Bauen Sie die Pumpe so ein, dass sich die Motorwelle in hori-
zontaler Position befindet. Siehe Abb. 1, Pos. C. Siehe auch
Abschnitt 3.2 Position des Schaltkastens, ALPHA2 und
ALPHA3.
3. Ziehen Sie die Anschlussteile fest.

3.2 Position des Schaltkastens, ALPHA2 und ALPHA3

Abb. 2 Position des Schaltkastens
Installieren Sie die Pumpe immer so, dass sich die Motorwelle in
horizontaler Position befindet.
• Pumpe, die ordnungsgemäß in einer vertikal verlaufenden
Rohrleitung eingebaut ist. Siehe Abb. 2, Pos. A.
• Pumpe, die ordnungsgemäß in einer horizontal verlaufenden
Rohrleitung eingebaut ist. Siehe Abb. 2, Pos. B.
• Bauen Sie die Pumpe nicht so ein, dass sich die Motorwelle in
vertikaler Position befindet. Siehe Abb. 2, Pos. C und D.
3.2.1 Position des Schaltkastens in Heizungs- und
Trinkwarmwasseranlagen
Sie können den Schaltkasten in den Positionen 3, 6 und 9 Uhr
einbauen. Siehe Abb. 3.
Abb. 3 Position des Schaltkastens in Heizungs- und Trink-
warmwasseranlagen
