Zubehör

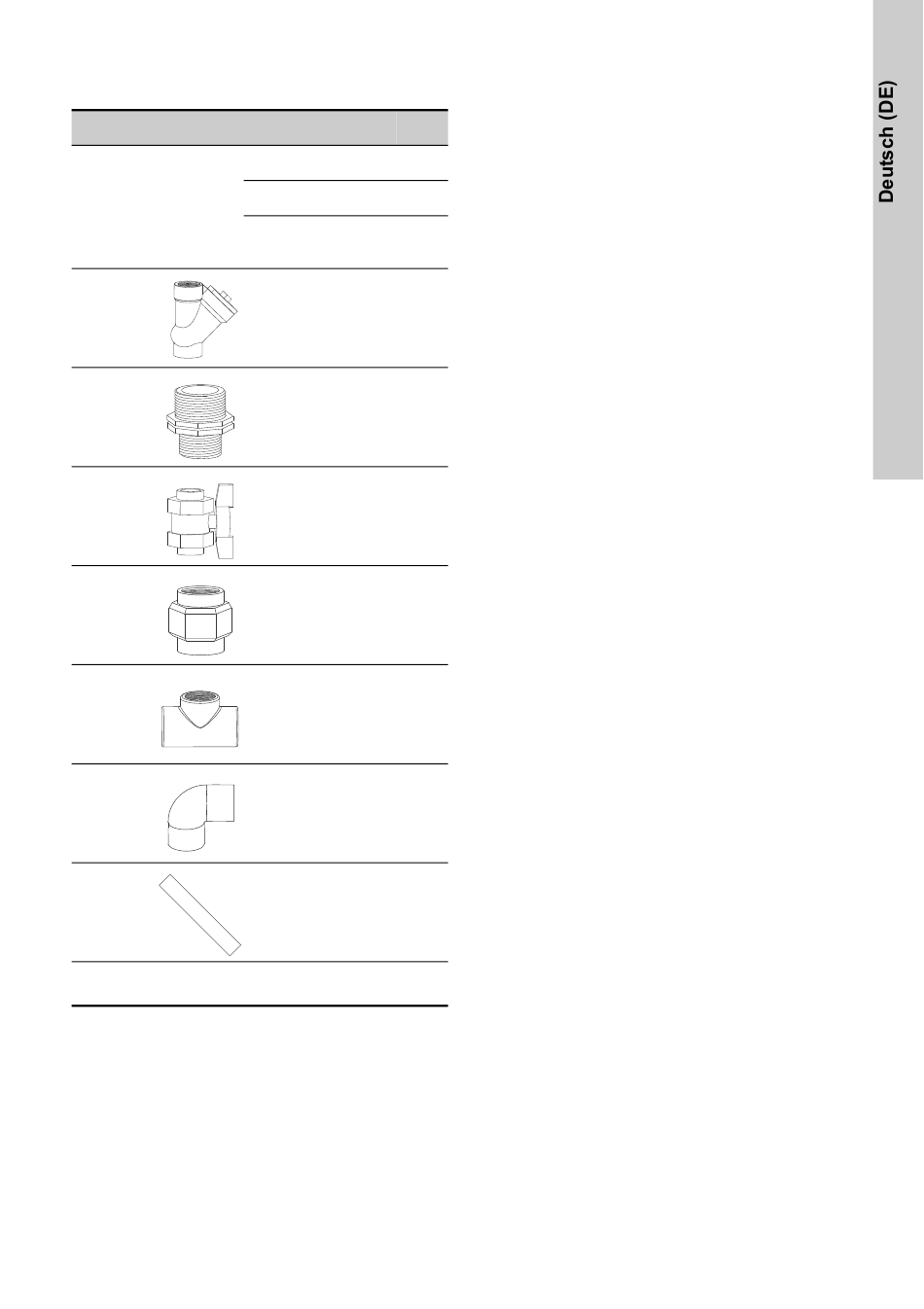

Wir empfehlen das folgende Zubehör:
Druckleitung
Bezeichnung
Rück-
schlag-
ventil
Doppel-
nippel
Absperr-
ventil
Überwurf-
mutter
T-Stück,
PVC, 90 °
Winkel,
PVC, 90 °
Rohr, ∅
50, 2 m
Gewinde-
band
*
Im Lieferumfang der Pumpe Unilift CC ist ein
Rückschlagventil enthalten.
Anzahl
Unolift
Duolift
CC/
APB/
CC/
APB/
KP
SEG
KP
SEG
-*
1
-*
2
-
1
3
5
1
1
1
1
-
-
2
2
-
-
1
1
-
-
2
2
-
-
1
1
1
1
1
1

3. Produktinstallation

3.1 Allgemeine Aufstellungsrichtlinien

Die hier aufgeführten Richtlinien für die mechanische
Installation von Hebeanlagen entsprechen der EN
12056-4.
Wird die Hebeanlage in einem Keller aufgestellt,
in den immer wieder Grundwasser eindringt, wird
die Installation einer Entwässerungspumpe in
einem separaten Pumpensumpf unterhalb der
Aufstellungsebene empfohlen. In einigen Län-
dern ist die Installation einer Entwässerungs-
pumpe gesetzlich vorgeschrieben. Besteht nur
allgemein die Gefahr, dass Grundwasser in den
Keller eindringen kann, wird empfohlen, einen
Schwimmerschalter außerhalb der Hebeanlage
zu installieren und diesen an eine Steuerung
anzuschließen, die dann im Fall einer Über-
schwemmung einen Überflutungsalarm auslöst.
Der Sammelbehälter ist auftriebssicher am
Boden zu befestigen.
Wir empfehlen, eine Membranpumpe an den
Behälter anzuschließen, um ihn manuell entlee-
ren zu können.
Alle Druckleitungen der Hebeanlage, Membran-
pumpe und Entwässerungspumpe müssen über
eine Rückfluss-Schleife verfügen, d. h. eine Bie-
gung über die Rückstauebene. Dabei muss sich
der niedrigste Punkt der Schleife oberhalb der
Rückstauebene - in der Regel die Straßenober-
kante - befinden. Siehe Abb. 2.
Oberflächenwasser darf nicht in Hebeanlagen
eingeleitet werden, die innerhalb von Gebäuden
aufgestellt sind. Das Sammeln und Ableiten von
Oberflächenwasser muss außerhalb des Gebäu-
des erfolgen.
Am Abgang der Hebeanlage ist ein Rückschlag-
ventil zu installieren, um ein Zurückfließen des
Abwassers zu verhindern.
Am Zulauf und Abgang der Hebeanlage sind
Absperrventile zu installieren.
Das Volumen des Druckleitungsabschnitts vom
Rückschlagventil bis zur Rückstauschleife muss
kleiner als das Nutzvolumen des Sammelbehäl-
ters sein. Siehe Pos. 7 in den Abbildungen
2.
In der Regel muss eine Hebeanlage für Schwarz-
wasser über das Dach entlüftet werden. Es ist
jedoch zulässig, die Entlüftungsleitung in die
Hauptlüftungsanlage des Gebäudes zu führen.
Platzieren Sie spezielle Zweiwegeventile außer-
halb des Gebäudes.
Wird das Abwasser über eine Sammelleitung ent-
sorgt, muss die Sammelleitung über ein Befül-
lungsverhältnis von mindestens h/d = 0,7 verfü-
gen. Die Sammelleitung muss mindestens eine
Nennweite größer als die Druckleitung der Hebe-
anlage ausgeführt sein.
Um Ablagerungen in den Rohren zu vermeiden,
sollten 45 °-Bögen verwendet werden.
1
und
5
