Grundfos ALPHA2 Betriebsanleitung Seite 16

7.7.3 Pumpeneinstellung für Fußbodenheizungsanlagen

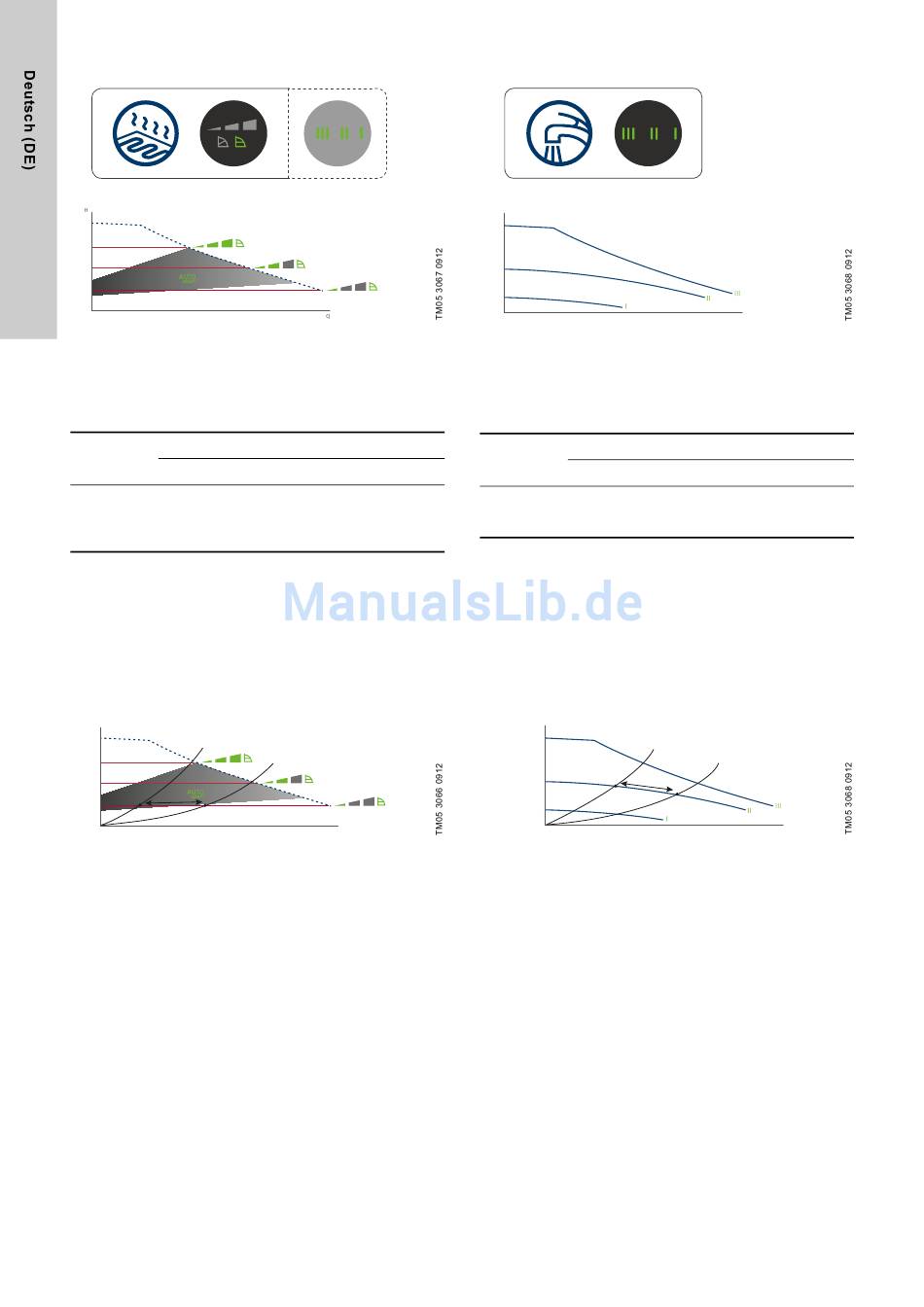

Abb. 25 Auswählen der Pumpeneinstellung in Abhängigkeit
vom Anlagentyp
Werkseinstellung: AUTO
ADAPT
Empfohlene und alternative Pumpeneinstellung entsprechend
Abb. 25:
Pumpeneinstellung
Anlagentyp
Empfohlen
Konstant-
Fußboden- druck-Kennlinie,
heizung CP1, CP2 oder
CP3*
* Siehe Abschnitt 11.1 Erläuterungen zu den Leistungskennli-
nien.
Konstantdruck-Kennlinie, CP1, CP2 oder CP3
Die Konstantdruckregelung passt den Förderstrom an den aktuel-
len Wärmebedarf an und hält gleichzeitig einen konstanten Druck
in der Anlage aufrecht. Die Pumpenleistung ist abhängig von der
ausgewählten Leistungskennlinie (CP1, CP2 or CP3). Siehe Abb.
26, in der CP1 ausgewählt wurde. Weitere Informationen finden
Sie in Abschnitt 11.1 Erläuterungen zu den
H
Abb. 26 Drei Konstantdruck-Kennlinien/-Einstellungen
Die Wahl der richtigen Konstantdruck-Einstellung ist von den
Eigenschaften der jeweiligen Heizungsanlage und dem aktuellen
Wärmebedarf abhängig.
16
.
Alternativ
Konstantkennlinie/kons-
tante Drehzahl, Drehzahl-
stufe I, II oder III
Leistungskennlinien.
CP3
CP2
CP1
Q
7.7.4 Pumpeneinstellung für Trinkwarmwasseranlagen
H
Abb. 27 Auswählen der Pumpeneinstellung in Abhängigkeit
vom Anlagentyp
Werkseinstellung: AUTO
ADAPT
Empfohlene und alternative Pumpeneinstellung entsprechend
Abb. 27:
Pumpeneinstellung
Anlagentyp
Empfohlen
Trinkwarm- Konstantkennlinie/kons-
wasseran- tante Drehzahl, Dreh-
lage zahlstufe I, II oder III
* Siehe Abschnitt 11.1 Erläuterungen zu den Leistungskennli-
nien.
Konstantkennlinie/konstante Drehzahl, Drehzahlstufe I, II
oder III
Bei einem Betrieb mit Konstantkennlinie/konstanter Drehzahl
läuft die Pumpe unabhängig vom aktuellen Förderstrombedarf mit
einer konstanten Drehzahl. Die Pumpenleistung ist dabei abhän-
gig von der ausgewählten Leistungskennlinie (I, II oder III). Siehe
Abb. 28, in der II ausgewählt wurde. Weitere Informationen finden
Sie in Abschnitt 11.1 Erläuterungen zu den
H
Abb. 28 Drei Einstellungen für Konstantkennlinie/konstante
Drehzahl
Die Wahl der richtigen Konstantkennlinie/konstanten Drehzahl ist
von den Eigenschaften der jeweiligen Heizungsanlage und der
Anzahl der voraussichtlich gleichzeitig geöffneten Entnahmestel-
len abhängig.
7.7.5 Wechsel von der empfohlenen zur alternativen
Pumpeneinstellung
Heizungsanlagen reagieren relativ langsam auf Änderungen und
können deshalb nicht in wenigen Minuten oder Stunden auf einen
optimalen Betrieb eingestellt werden.
Sollte bei der empfohlenen Pumpeneinstellung nicht die
gewünschte Wärmeverteilung in den einzelnen Räumen des Hau-
ses erreicht werden, wechseln Sie zur alternativen Pumpenein-
stellung.
Q
.
Alternativ
Konstantdruck-Kenn-
linie, CP1, CP2 oder
CP3*
Leistungskennlinien.
Q
