X126: Profibus- Anschluss - Siemens SINAMICS G130 Betriebsanleitung

X124: Elektronikstromversorgung

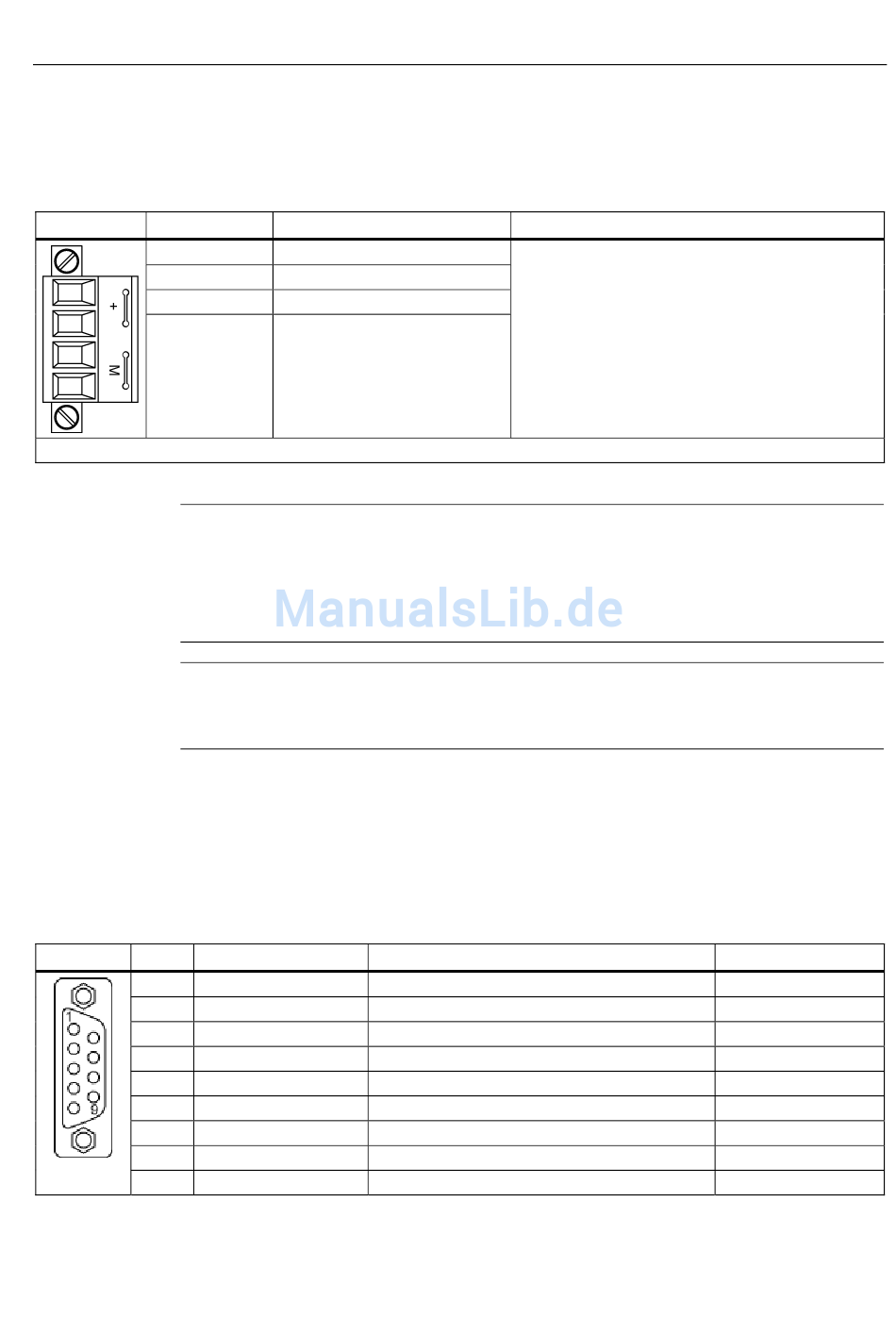

Tabelle 4- 17 Klemmenleiste X124
Klemme
+
+
M
M
Max. anschließbarer Querschnitt: 2,5 mm²
Hinweis
Durchschleifen der Versorgungsspannung
Die beiden "+"- bzw. "M"- Klemmen sind im Stecker gebrückt. Damit wird ein Durchschleifen
der Versorgungsspannung gewährleistet.
Die Stromversorgung kann durch die Klemmen X41.1/2 vom Power Module erfolgen.
Hinweis
Klemmenleiste festschrauben
Die Klemmenleiste muss mit einem Schlitzschraubendreher festgeschraubt werden.

X126: PROFIBUS- Anschluss

Der PROFIBUS-Anschluss erfolgt über eine 9-polige SUB-D-Buchse (X126), die Anschlüsse
sind potenzialgetrennt.
Tabelle 4- 18 PROFIBUS Schnittstelle X126
Pin
1 -
2 M24_SERV
3 RxD/TxD–P
4 CNTR–P
5 DGND
6 VP
7 P24_SERV
8 RxD/TxD–N
9 -
Umrichter-Einbaugeräte
Betriebsanleitung, 03/2013, A5E00331448A
Funktion
Elektronikstromversorgung
Elektronikstromversorgung
Elektronikmasse
Elektronikmasse
Signalname
Nicht belegt
Versorgung Teleservice, Masse
Empfang–/Sende–Daten–P (B)
Steuersignal
PROFIBUS–Datenbezugspotenzial
Versorgungsspannung Plus
Versorgung Teleservice, + (24 V)
Empfang–/Sende–Daten–N (A)
Nicht belegt
Technische Angaben
Spannung: DC 24 V (20,4 ... 28,8 V)
Stromaufnahme: max. 1,0 A (ohne DRIVE-CLiQ und
Digitalausgänge)
max. Strom über die Brücke im Stecker: 20 A bei
55 °C
Bedeutung
Elektrische Installation
4.11 Signalanschlüsse
Bereich
0 V
RS485
TTL
5 V ± 10 %
24 V (20,4 ... 28,8 V)
RS485
79
