Ansicht; Abbildung 21: Ansicht Canopen-Feldbuscontroller - WAGO 750 Handbuch

WAGO-I/O-SYSTEM 750
750-837 Feldbuscontroller CANopen, MCS
4.1

Ansicht

Die Ansicht zeigt drei Einheiten:
• Auf der linken Seite befindet sich der Feldbusanschluss.
• In dem mittleren Bereich sind LEDs zur Statusanzeige des Betriebes, zur
Buskommunikation, zur Fehlermeldung und Diagnose sowie die Service-
Schnittstelle zu finden.
• Die rechte Seite der Ansicht zeigt die Geräteeinspeisung mit Netzteil zur
Systemversorgung und zur Feldversorgung der angereihten Busklemmen
über Leistungskontakte.
LEDs zeigen den Status der Betriebsspannung für das System und die
Feldversorgung (Leistungskontakte) an.

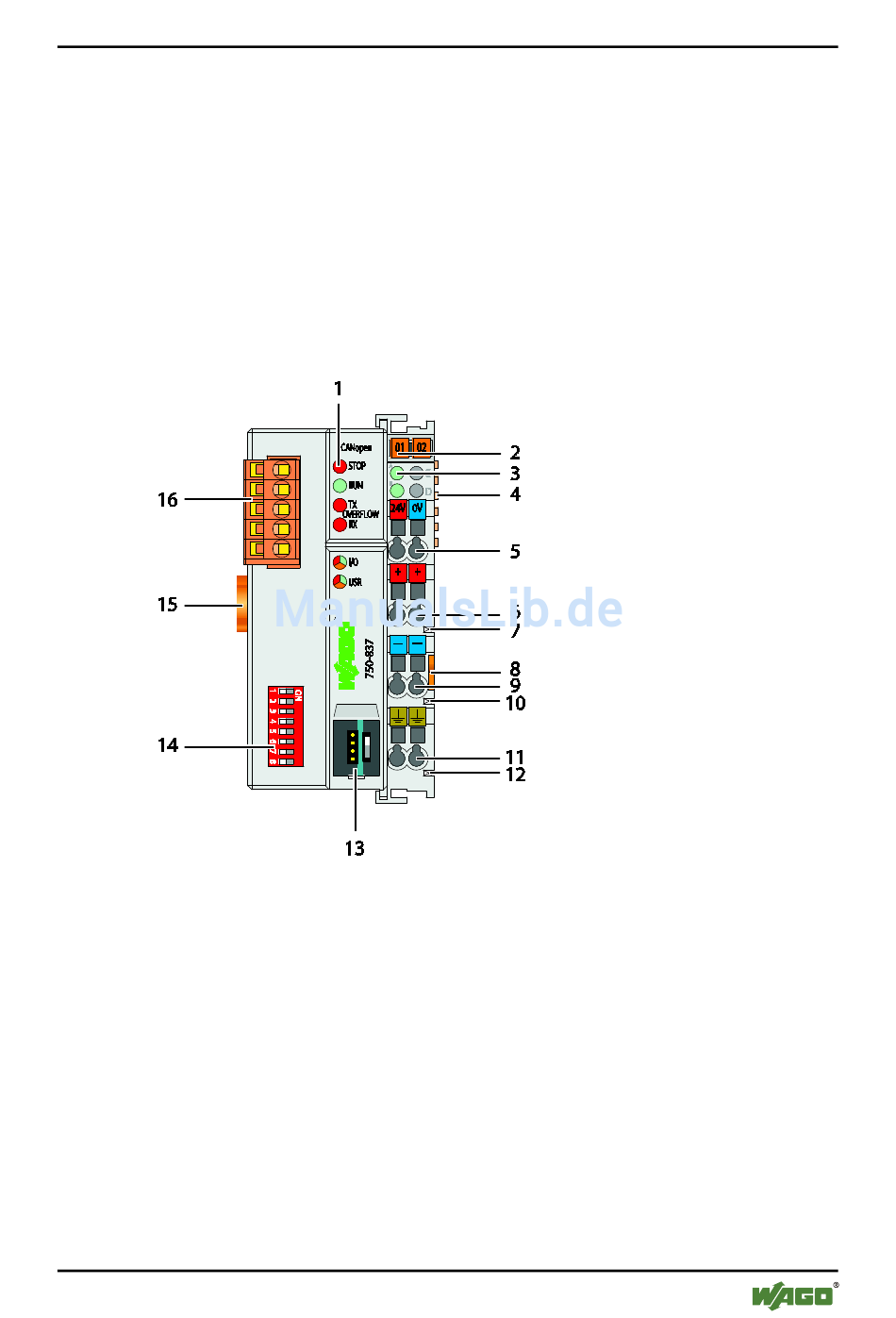

Abbildung 21: Ansicht CANopen-Feldbuscontroller
