Web-based Management
Hinweis: Das gleichzeitige Betreiben der Funktionen Redundanz-
manager und Zwei-Switch-Haupt-Kopplung birgt die Gefahr einer
Schleifenbildung (Loop).
MACH 3000
Release 3.3 02/04

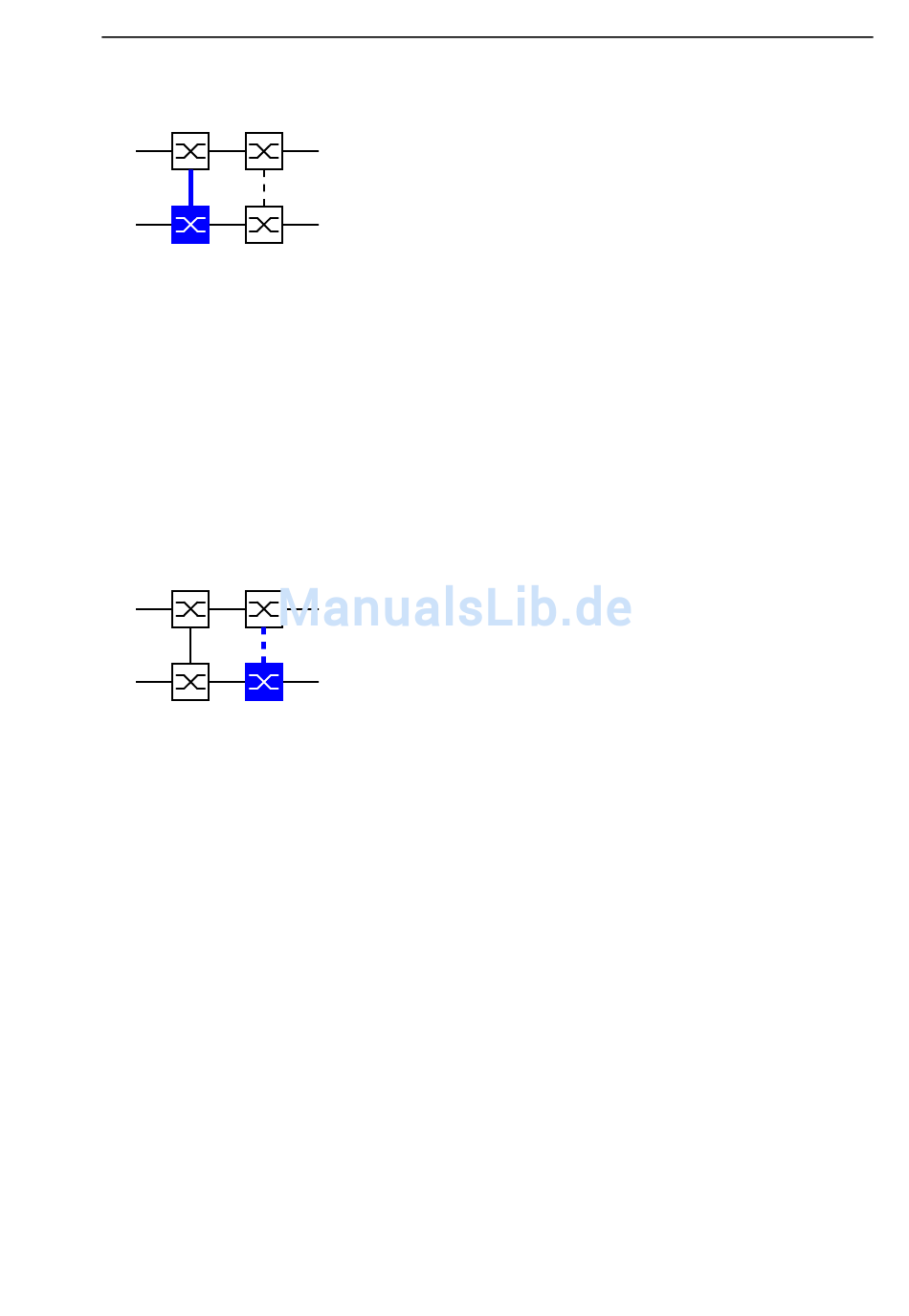

Zwei-Switch-Haupt-Kopplung:
Die Kopplung zwischen zwei Netzen erfolgt über
die Hauptleitung (dicke blaue Linie), die mit dem
Kopplungsport verbunden ist. Beim Ausfall der
Hauptleitung übernimmt die Stand-by-Leitung (ge-
strichelte Linie), die mit dem Partner-Kopplungs-
port verbunden ist, die Kopplung der beiden
Netze. Die Kopplung erfolgt über zwei Switches.
Sie konfigurieren mit dieser Auswahl diesen
Switch als den Switch, an dem Sie die Hauptlei-
tung anschließen. Die Switche übermitteln ihre
Kontrollpakete über das Ethernet.
Zwei-Switch-Stand-by-Kopplung:
Die Kopplung zwischen zwei Netzen erfolgt über
die Hauptleitung (dünne senkrechte Linie), die mit
dem Partner-Kopplungsport verbunden ist. Beim
Ausfall der Hauptleitung übernimmt die Stand-by-
Leitung (gestrichelte, dicke blaue Linie), die mit
dem Kopplungsport verbunden ist, die Kopplung
der beiden Netze. Die Kopplung erfolgt über zwei
Switches. Sie konfigurieren mit dieser Auswahl
diesen Switch als den Switch, an dem Sie die
Stand-by-Leitung anschließen. Die Switche über-
mitteln ihre Kontrollpakete über das Ethernet.
