Web-based Management 5.6 VLAN

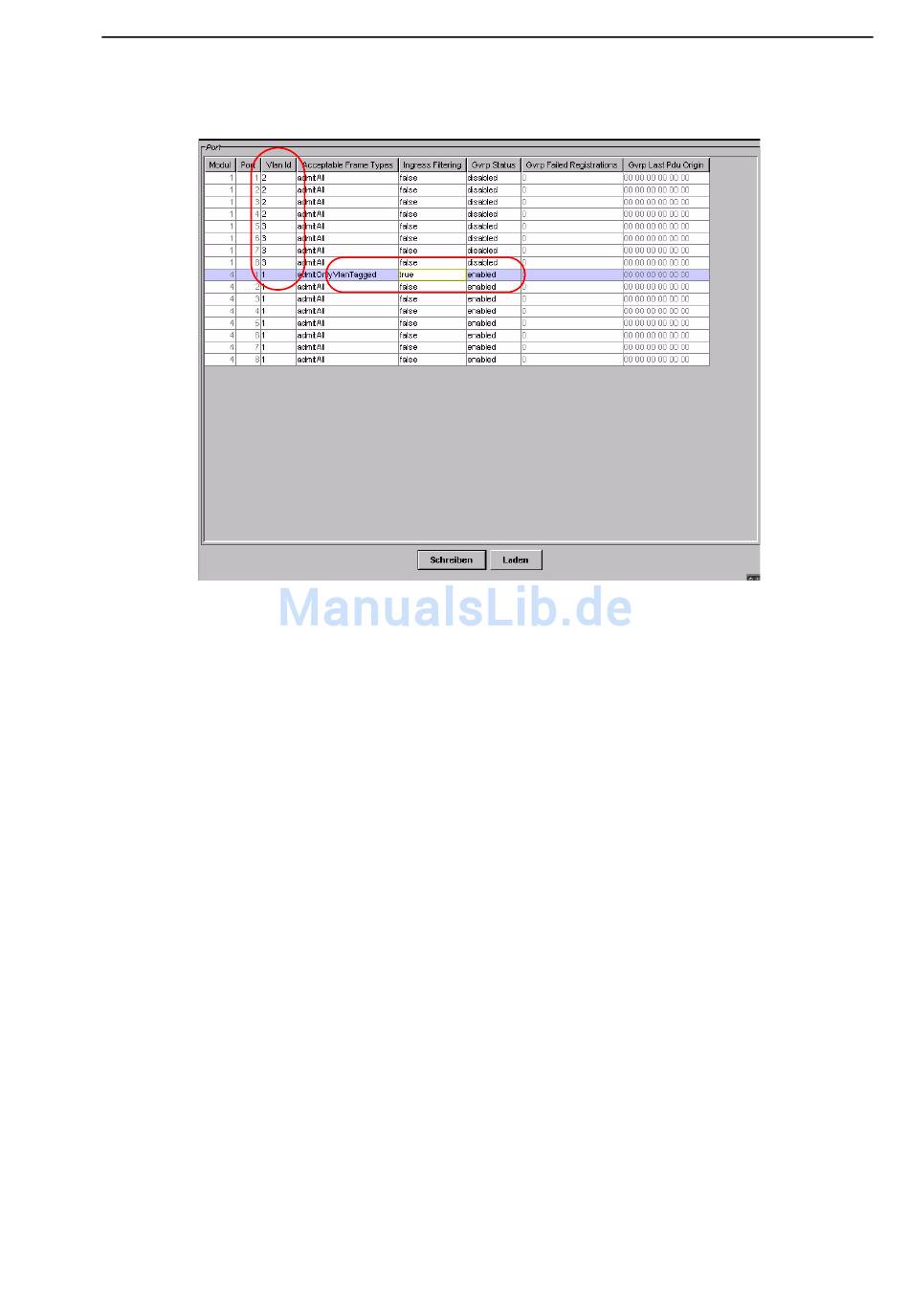

Abb. 104: VLAN-Identifikation den Ports zuweisen und speichern
Die Ports 1.1 bis 1.4 sind den Endgeräten des VLANs Gelb und somit der
VLAN ID 2 und die Ports 1.5 bis 1.8 sind Endgeräten des VLANS Grün und
somit der VLAN ID 3 zugeordnet. Da Endgeräte in der Regel keine Datenpa-
kete mit Tag senden, ist hier die Einstellung admitAll zu wählen.
Der Port 4.1 dient als Uplink-Port zum nächsten Switch. Er erhält die Einstel-
lung „admitOnlyVlanTagged". Somit können an diesem Port nur Pakete
mit VLAN-Tag empfangen werden.
Die Aktivierung von GVRP sowohl lokal als auch später global stellt die Ver-
teilung der VLAN-Information sicher. Mit dieser Information konfigurieren die
Agenten an beiden Enden der Uplink-Leitung die Uplink-Ports so, daß sie die
Datenpakete der benötigten VLANS über die Uplink-Leitung vermitteln.
Die Aktivierung von Ingress Filter gewährleistet die Auswertung der
empfangenen Tags an diesem Port.
