Funktionen 4.7 Redundanz
MACH 3002
MACH 3002
Verbindung B
Verbindung C
MACH 3002 MACH 3002
Verbindung A
MACH 3002
Hauptverbindung
redundante Verbindung

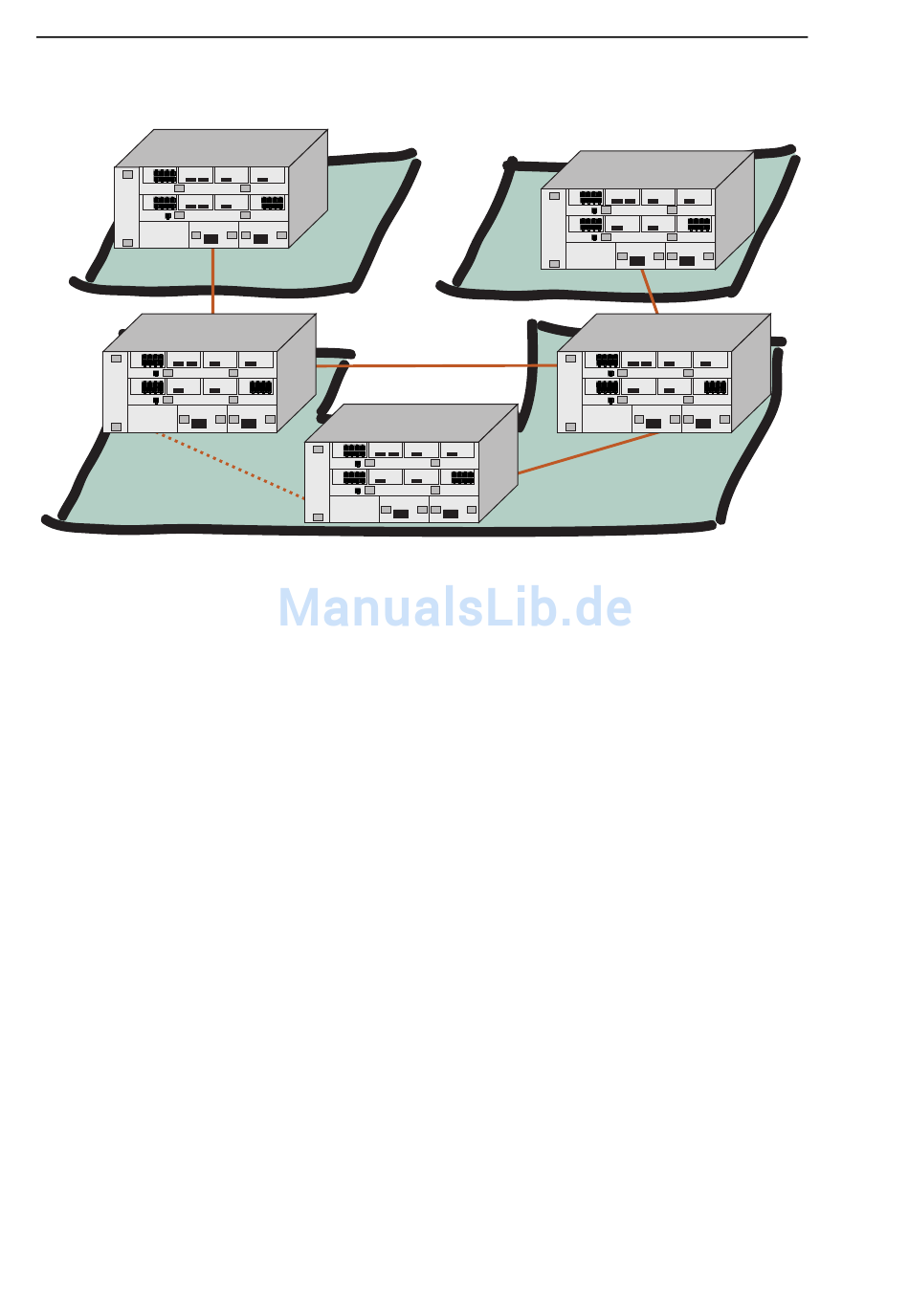

Abb. 67: Beispiel für Dual Home
Die Anschlüsse an den Switches sind frei wählbar. So können für die Haupt-
und die redundante Verbindung unterschiedliche Medien eingesetzt werden.
Der Anschluß von Haupt- und redundanter Verbindung an unterschiedliche
Basis Boards bietet eine zusätzliche Redundanz. So ist nicht nur die Verbin-
dungsleitung redundant sondern auch der Anschluß am Switch.
Der Standard IEEE802.3... sieht eine Überwachung der redundanten Verbin-
dung vor. Der MACH 3000 sendet zusätzlich Testpakete über die redundan-
te Verbindungsleitung zur Erhöhung der Redundanzverfügbarkeit.
Ist die redundante Verbindung auf Grund einer Unterbrechung der Hauptver-
bindung aktiv, so erfährt der MACH 3000 mittels der Testpakete, wann die
Hauptverbindung wieder in Ordnung ist. Nach einer festgelegten Zeit schal-
tet der MACH 3000 dann wieder die redundante Verbindung passiv, so daß
die Hauptverbindung wieder aktiv ist. Die MIB-Variable zur Festlegung dieser
Zeit heißt hmDuHmPortRevivalDelay.
