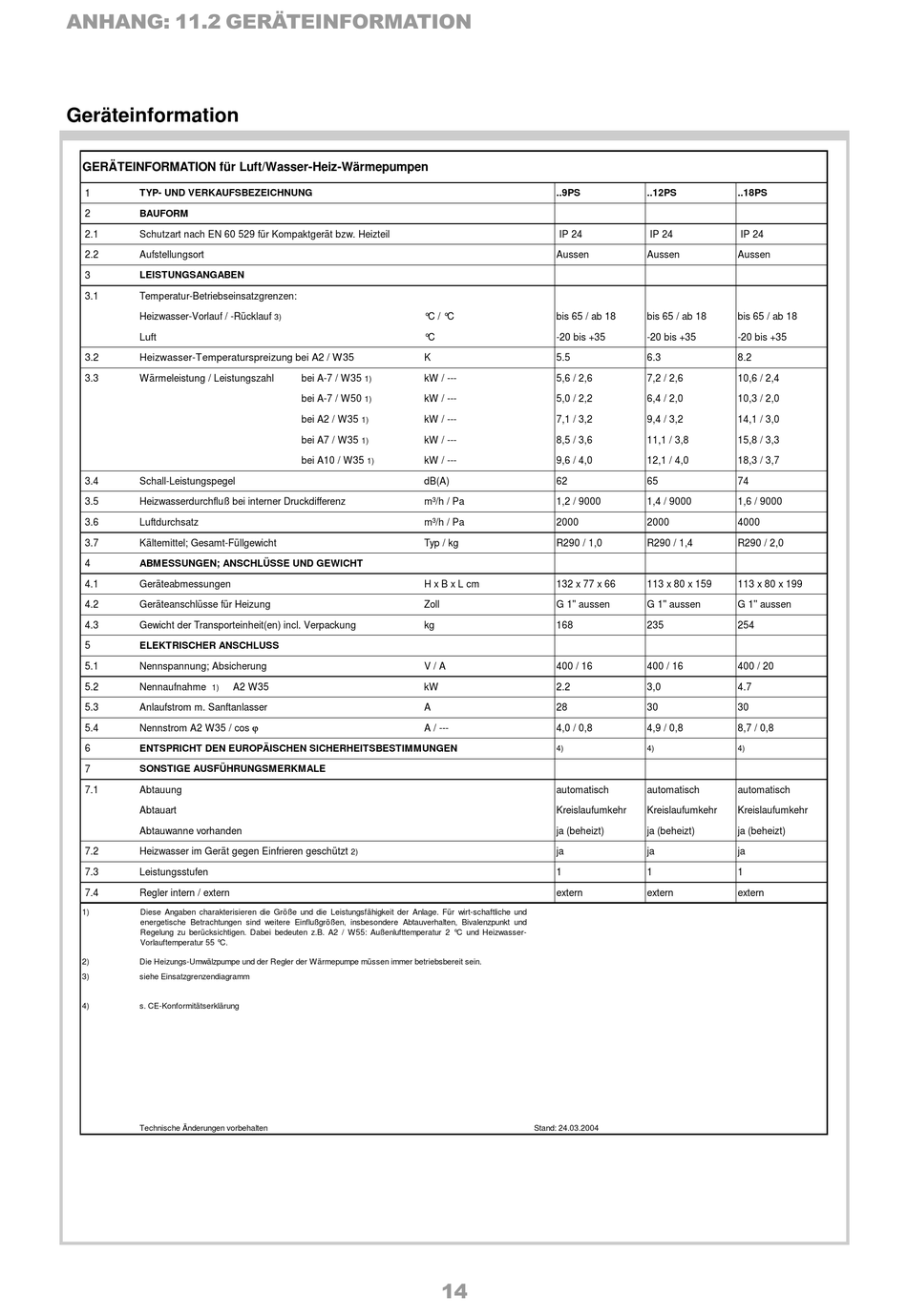

ANHANG: 11.2 GERÄTEINFORMATION
Geräteinformation
GERÄTEINFORMATION für Luft/Wasser-Heiz-Wärmepumpen
TYP- UND VERKAUFSBEZEICHNUNG
1
2 BAUFORM
2.1 Schutzart nach EN 60 529 für Kompaktgerät bzw. Heizteil
2.2 Aufstellungsort
3 LEISTUNGSANGABEN
3.1 Temperatur-Betriebseinsatzgrenzen:
Heizwasser-Vorlauf / -Rücklauf
Luft
3.2 Heizwasser-Temperaturspreizung bei A2 / W35
3.3 Wärmeleistung / Leistungszahl
3.4 Schall-Leistungspegel
3.5 Heizwasserdurchfluß bei interner Druckdifferenz
3.6 Luftdurchsatz
3.7 Kältemittel; Gesamt-Füllgewicht
4 ABMESSUNGEN; ANSCHLÜSSE UND GEWICHT
4.1 Geräteabmessungen
4.2 Geräteanschlüsse für Heizung
4.3 Gewicht der Transporteinheit(en) incl. Verpackung
5 ELEKTRISCHER ANSCHLUSS
5.1 Nennspannung; Absicherung
5.2 Nennaufnahme A2 W35
1)
5.3 Anlaufstrom m. Sanftanlasser
Nennstrom A2 W35 / cos ϕ
5.4
6 ENTSPRICHT DEN EUROPÄISCHEN SICHERHEITSBESTIMMUNGEN
7 SONSTIGE AUSFÜHRUNGSMERKMALE
7.1 Abtauung
Abtauart
Abtauwanne vorhanden
7.2 Heizwasser im Gerät gegen Einfrieren geschützt
7.3 Leistungsstufen
7.4 Regler intern / extern
1) Diese Angaben charakterisieren die Größe und die Leistungsfähigkeit der Anlage. Für wirt-schaftliche und
energetische Betrachtungen sind weitere Einflußgrößen, insbesondere Abtauverhalten, Bivalenzpunkt und
Regelung zu berücksichtigen. Dabei bedeuten z.B. A2 / W55: Außenlufttemperatur 2 °C und Heizwasser-
Vorlauftemperatur 55 °C.
2) Die Heizungs-Umwälzpumpe und der Regler der Wärmepumpe müssen immer betriebsbereit sein.
3) siehe Einsatzgrenzendiagramm
4) s. CE-Konformitätserklärung
Technische Änderungen vorbehalten
°C / °C
3)
°C
K
bei A-7 / W35 kW / ---
1)
bei A-7 / W50 kW / ---
1)
bei A2 / W35 kW / ---
1)
bei A7 / W35 kW / ---
1)
bei A10 / W35 kW / ---
1)
dB(A)
m³/h / Pa
m³/h / Pa
Typ / kg
H x B x L cm
Zoll
kg
V / A
kW
A
A / ---
2)
14
..9PS ..12PS
IP 24 IP 24
Aussen Aussen
bis 65 / ab 18 bis 65 / ab 18
-20 bis +35 -20 bis +35
5.5 6.3
5,6 / 2,6 7,2 / 2,6
5,0 / 2,2 6,4 / 2,0
7,1 / 3,2 9,4 / 3,2
8,5 / 3,6 11,1 / 3,8
9,6 / 4,0 12,1 / 4,0
62 65
1,2 / 9000 1,4 / 9000
2000 2000
R290 / 1,0 R290 / 1,4
132 x 77 x 66 113 x 80 x 159
G 1'' aussen G 1'' aussen
168 235
400 / 16 400 / 16
2.2 3,0
28 30
4,0 / 0,8 4,9 / 0,8
4) 4)
automatisch automatisch
Kreislaufumkehr Kreislaufumkehr
ja (beheizt) ja (beheizt)
ja ja
1 1
extern extern
Stand: 24.03.2004
..18PS
IP 24
Aussen
bis 65 / ab 18
-20 bis +35
8.2
10,6 / 2,4
10,3 / 2,0
14,1 / 3,0
15,8 / 3,3
18,3 / 3,7
74
1,6 / 9000
4000
R290 / 2,0
113 x 80 x 199
G 1'' aussen
254
400 / 20
4.7
30
8,7 / 0,8
4)
automatisch
Kreislaufumkehr
ja (beheizt)
ja
1
extern
