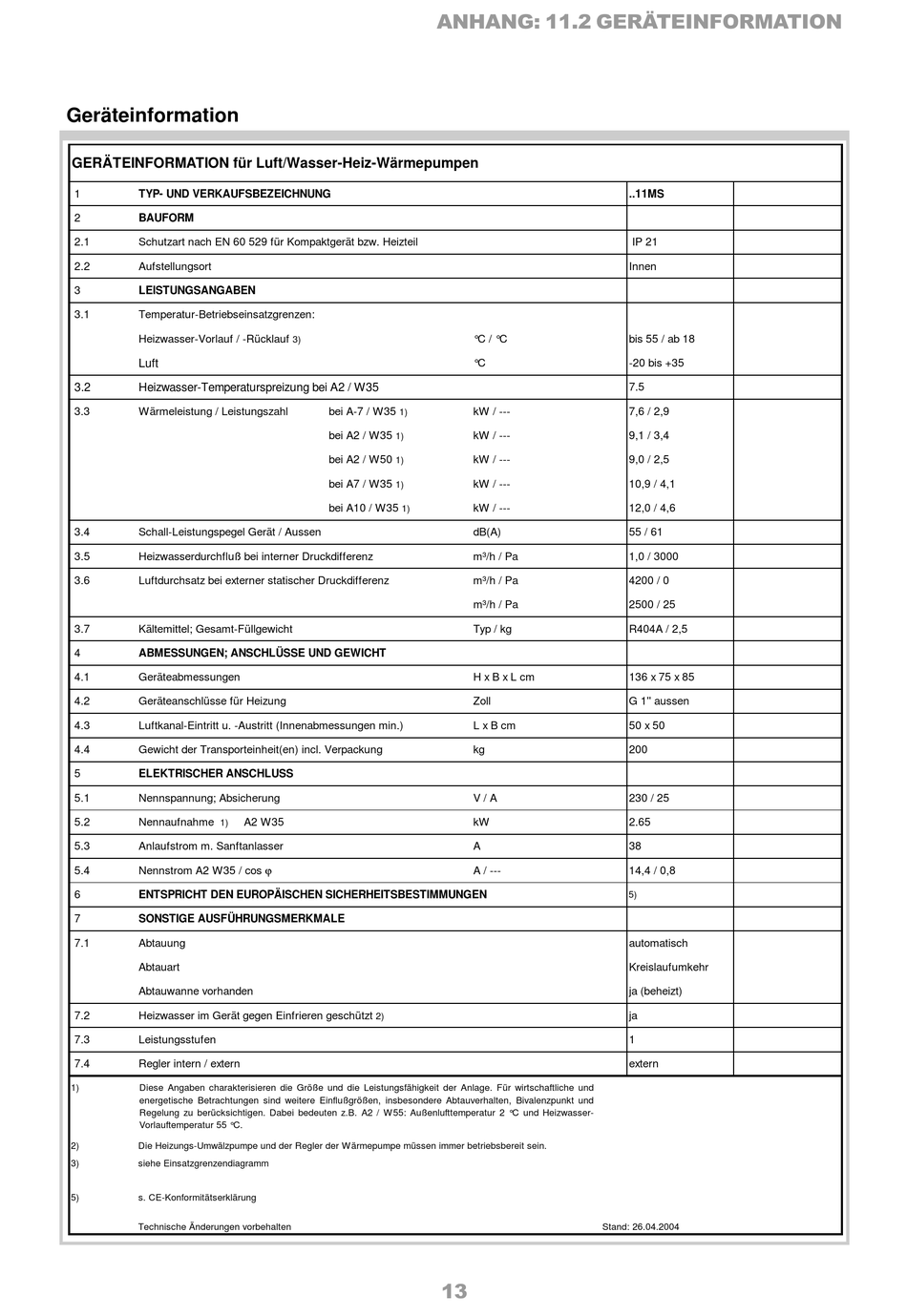

Geräteinformation
GERÄTEINFORMATION für Luft/Wasser-Heiz-Wärmepumpen
1
TYP- UND VERKAUFSBEZEICHNUNG
2
BAUFORM
2.1
Schutzart nach EN 60 529 für Kompaktgerät bzw. Heizteil
2.2
Aufstellungsort
3
LEISTUNGSANGABEN
3.1
Temperatur-Betriebseinsatzgrenzen:
Heizwasser-Vorlauf / -Rücklauf
Luft
3.2
Heizwasser-Temperaturspreizung bei A2 / W35
3.3
Wärmeleistung / Leistungszahl
3.4
Schall-Leistungspegel Gerät / Aussen
3.5
Heizwasserdurchfluß bei interner Druckdifferenz
3.6
Luftdurchsatz bei externer statischer Druckdifferenz
3.7
Kältemittel; Gesamt-Füllgewicht
4
ABMESSUNGEN; ANSCHLÜSSE UND GEWICHT
4.1
Geräteabmessungen
4.2
Geräteanschlüsse für Heizung
4.3
Luftkanal-Eintritt u. -Austritt (Innenabmessungen min.)
4.4
Gewicht der Transporteinheit(en) incl. Verpackung
5
ELEKTRISCHER ANSCHLUSS
5.1
Nennspannung; Absicherung
5.2
Nennaufnahme
1)
5.3
Anlaufstrom m. Sanftanlasser
Nennstrom A2 W35 / cos ϕ
5.4
6
ENTSPRICHT DEN EUROPÄISCHEN SICHERHEITSBESTIMMUNGEN
7
SONSTIGE AUSFÜHRUNGSMERKMALE
7.1
Abtauung
Abtauart
Abtauwanne vorhanden
7.2
Heizwasser im Gerät gegen Einfrieren geschützt
7.3
Leistungsstufen
7.4
Regler intern / extern
1)
Diese Angaben charakterisieren die Größe und die Leistungsfähigkeit der Anlage. Für wirtschaftliche und
energetische Betrachtungen sind weitere Einflußgrößen, insbesondere Abtauverhalten, Bivalenzpunkt und
Regelung zu berücksichtigen. Dabei bedeuten z.B. A2 / W55: Außenlufttemperatur 2 °C und Heizwasser-
Vorlauftemperatur 55 °C.
2)
Die Heizungs-Umwälzpumpe und der Regler der Wärmepumpe müssen immer betriebsbereit sein.
3)
siehe Einsatzgrenzendiagramm
5)
s. CE-Konformitätserklärung
Technische Änderungen vorbehalten
3)
bei A-7 / W35
1)
bei A2 / W35
1)
bei A2 / W50
1)
bei A7 / W35
1)
bei A10 / W35
1)
A2 W35
2)
ANHANG: 11.2 GERÄTEINFORMATION
°C / °C
°C
kW / ---
kW / ---
kW / ---
kW / ---
kW / ---
dB(A)
m³/h / Pa
m³/h / Pa
m³/h / Pa
Typ / kg
H x B x L cm
Zoll
L x B cm
kg
V / A
kW
A
A / ---
Stand: 26.04.2004
13
..11MS
IP 21
Innen
bis 55 / ab 18
-20 bis +35
7.5
7,6 / 2,9
9,1 / 3,4
9,0 / 2,5
10,9 / 4,1
12,0 / 4,6
55 / 61
1,0 / 3000
4200 / 0
2500 / 25
R404A / 2,5
136 x 75 x 85
G 1'' aussen
50 x 50
200
230 / 25
2.65
38
14,4 / 0,8
5)
automatisch
Kreislaufumkehr
ja (beheizt)
ja
1
extern
