0.2

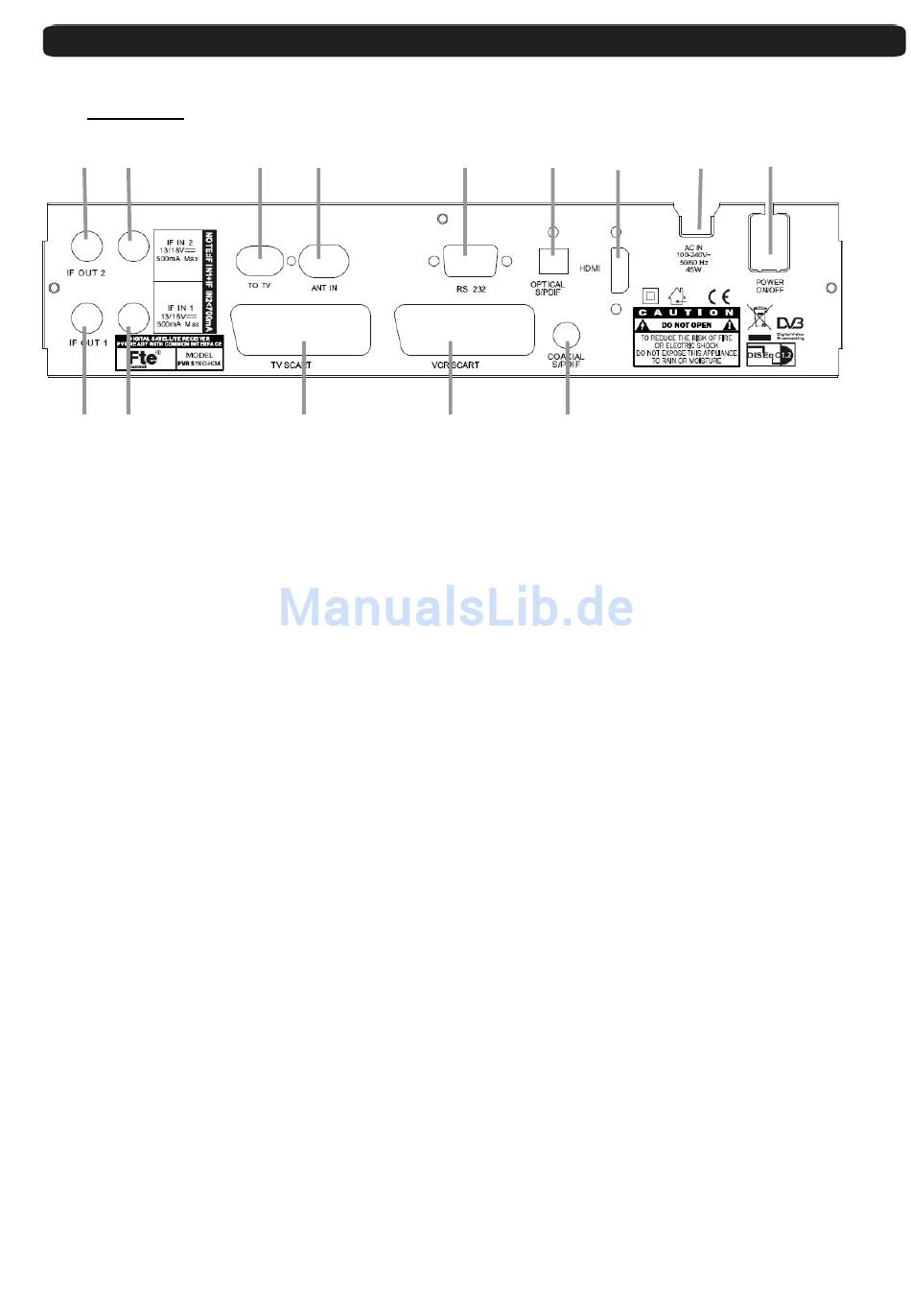

Rückansicht
1
2
10
11
1
IF OUT 2:
2
IF IN 1:
3
TO TV:
4
ANT IN:
5
RS-232:
6
S/PDIF:
7
HDMI:
8
AC IN:
9
POWER ON/OFF:
10
IF OUT 2:
11
IF IN 2:
12
TV SCART:
13
VCR SCART:
14
S/PDIF:
Reserved of technical modifications and/or errors
Bedienungsanleitung · PVR S110 CI HDMI
3
4
12
Eingang des zweiten digitalen Tuners.
Achtung: Es darf immer nur ein Gerät aktiv sein
Eingang des ersten digitalen Tuners
Modulatorausgang für den Anschluss eines TV- Gerätes
Antenneneingang für die Hausantenne
Serieller Port zum aktualisieren der Betriebssoftware
Optisch-Ausgang für digital Audio (AC3)
Video- & Audio-Ausgang zum TV-Gerät.
Netzanschluss 230V
Ein- / Ausschalter des Receivers
Ausgang des zweiten digitalen Tuners Sie haben um eine Verbindung mit IF IN 2,
wenn sie benutzt die LOOPTHROUGH
Eingang des zweiten digitalen Tuners.
SCART Ausgang für den Anschluss eines TV-Gerätes, RGB - Modus schaltbar
SCART Ausgang für den Anschluss eines Videorekorders
Koaxialer Ausgang für digital Audio (AC3)
5
6
7
13
14
4
-
-
8
9
PVR S110 CI HDMI
Version de_1.0
