Verwandte Anleitungen für FTE Maximal MAX T 150
Inhaltszusammenfassung für FTE Maximal MAX T 150

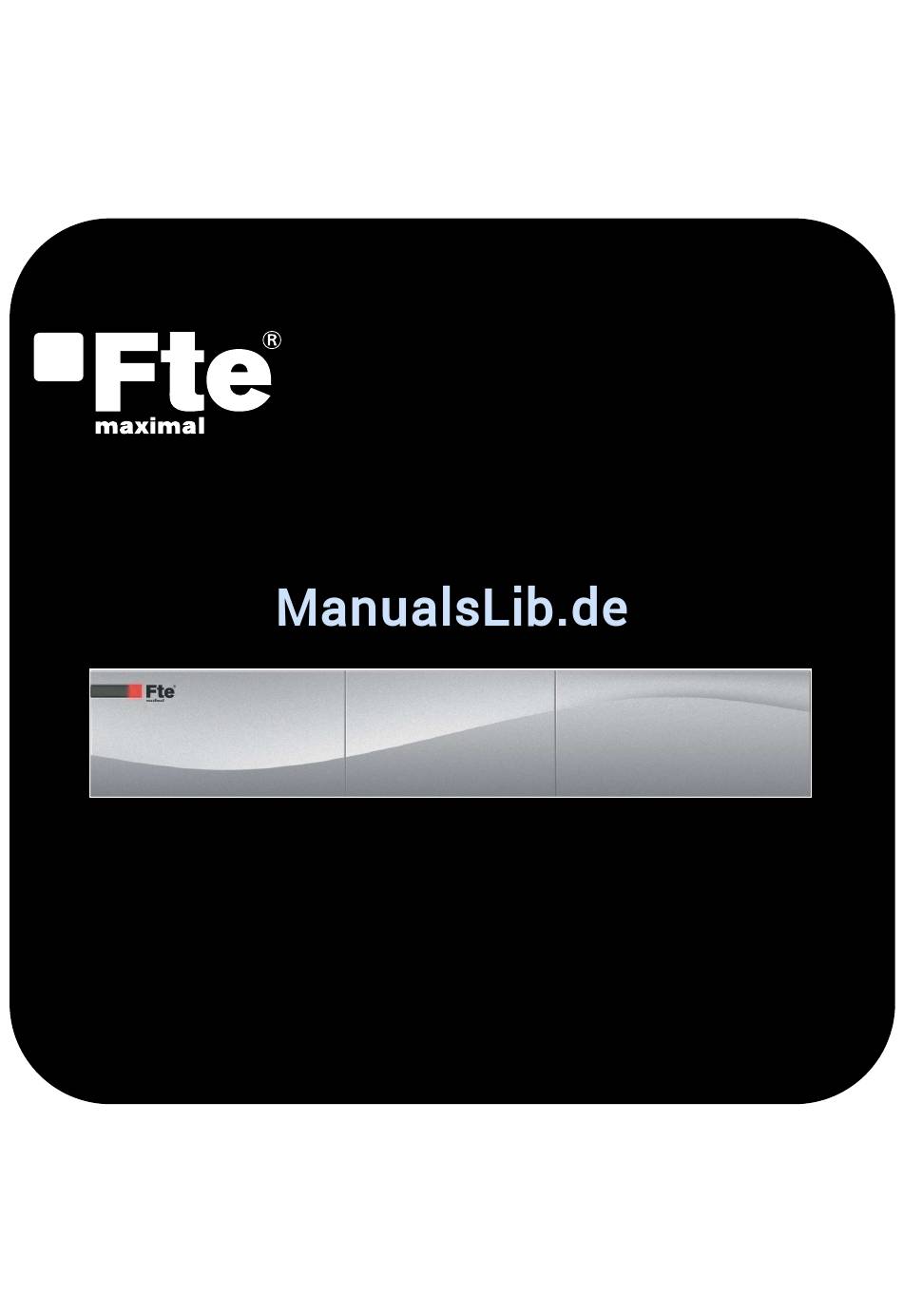

- Seite 1 MAX T150 MAX T160...
- Seite 2 Schnellinstallation Folgen Sie den nachstehenden Anweisungen für die Installation des Receivers. Schritt 1: Anschlüsse Verbinden Sie mit einem Antennenanschlusskabel den Ausgang der Antennensteckdose oder DVB-T Antenne mit dem Anschluss “Antenna Input”. Wenn Sie über diesen Anschluss weitere Signale empfangen, welche Sie weiterleiten möchten, verwenden Sie den Anschluss “Loop out” am Receiver.
- Seite 3 Quick Installation Guide. Schnellinstallation Schritt 2: Grundeinstellung des Receivers Der Receiver verfügt über einen Installations mit welchem Sie die Grundeinstellungen schnell vornehmen können. Der Assistent wird automatisch gestartet, wenn Sie den Receiver das erstemal einschalten. Achtung, der Receiver verfügt über einen Hauptschalter auf der Rückseite. Die Steuerung und Anwahl der verschieden Menüoptionen erfolgt mit den Pfeiltasten und der...
- Seite 4 Quick Installation Guide. Schnellinstallation Bitte drücken Sie keine Taste, bevor der Vorgang nicht abgeschlossen ist. Für weitere Informationen sehen Sie im Kapitel 4.1 der Hauptbedienungsanleitung nach. Bild 2 Main Menu: Wenn der Vorgang erfolgreich abgeschlossen wurde, wählen Sie die Auswahl Main Menu und drücken Sie die OK Taste, um in Haupmenü...
- Seite 5 Schnellinstallation TV Programmliste: Bearbeitung von TV-Programmen Radio Programmliste: Bearbeitung von Radio-Programmen. Alle Favoriten löschen: Löschen der Favoritenliste Alle Programme löschen: Alle Programme löschen Automatische Suche: Sucht nach allen empfangbaren Programmen Kanalsuchlauf: Ermöglicht die geziehlte Programmsuche in einem Kanal Kanaleinstellung: Ermöglicht die Bearbeitung von Kanaleinstellungen Antennenausrichtung: Zeigt die Signalstärke / Qualität an und Ein- und Ausschalten der 5V Versorgungsspannung für aktive Zimmerantennen.
-
Seite 6: Inhaltsverzeichnis
INHALTVERZEICHNIS Sicherheitshinweise Achtung..........................6 1. Fernbedienung, Bedienelemente und Anschlüsse 1.1.Vorderansicht......................7 1.2.Rückansicht......................7 1.3.Fernbedienung....................8 2. Tastenbeschreibung 2.1.Standby........................8 2.2.CH+/CH-........................8 2.3.Vol+/Vol-........................8 2.4.Number........................8 2.5.TV/Radio........................9 2.6.OK........................9 2.7.Audio.........................9 2.8.EPG.........................9 2.9.FAV+/-.........................9 2.10.Exit.........................10 2.11.Menu........................10 2.12.Mute........................10 2.13.BAC......................10 2.14.FAV........................10 2.15.Information......................10 2.16.Pup+/Pdown-...................10 2.17.TTX......................10 2.18.Zoom......................11 2.19.Multiwindow......................11 3. Programme 3.TV Programmliste........................11 3.1.1.Favoriten......................12 3.1.2.Verschieben.........................12 3.1.3.Suchen.........................12 3.1.4.Sortieren........................12 3.1.5.TV Programmliste bearbeiten..................13 3.1.5.1.Löschen.....................13 3.1.5.2.Überspringen..................13... -
Seite 7: Sicherheitshinweise
ACHTUNG SICHERHEITSHINWEISE CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN Dieses Warnzeichen weißt Warnung: Öffenen Sie das Diese Symbol weißt auf auf gefährliche Spannungen Gehäuse auf gar keinen Fall, es wichtige Informationen und hin, und soll den Benutzer besteht akute Gefahr eine Anweisungen hin. -
Seite 8: Fernbedienung, Bedienelemente Und Anschlüsse
Fernbedienung, Bedienelemente & Anschlüsse 1. Vorderansicht 1.2 Rückansicht T150 1.ANTENNA INPUT: Eingang des digitalen Tuners für DVB-T Signale2 2.LOOP OUT: Leitet die Signale welche in den Anschluss Antenna Input kommen an weitere Geräte weiter. 3. S/PDIF: Koaxialer digitaler Audioausgang (AC3) 4. -
Seite 9: Fernbedienung
Fernbedienung, Bedienelemente & Anschlüsse 1.3 Fernbedienung 1- Standby 2- CH+/CH- 3- Vol+/Vol- 4- Zahlenfeld 5- TV/Radio 6- OK / Programmliste 7- Audio 8- EPG 9- FAV+/- 10- Exit 11- Menü 12- Mute 13- Recall/Rücksprung 14- FAV 15- Information 16- Pup / Pdw 17- TTX 18- Zoom 19-Multi window... -
Seite 10: Basic Operations
BASIC OPERATIONS 2.5 TV/Radio Wechselt zwischen TV- und Radioprogrammen 2.6 OK 1. Started die Programmliste OSD 1 2. Bei geöffneter Programmliste wird der aktuell ausgewählte Programmplatz gestartet. 2.7 AUDIO 1.Im TV-Modus wird das Audiomenü aufgerufen ( OSD 1).Hier läst sich ein anderer Audioträger (Sprache) wählen. -
Seite 11: Exit
Standart FUNKTIONEN 2.10 EXIT 2. Funciones basicas Mit der Taste [Exit] können alle geöffneten Menüs der Reihe nach geschlossen werden. 2.11 Menu Mit der Taste [Menu] wird das Hauptmenü gestartet. 2.12 MUTE 1.Mit der Taste [Mute] can der Ton stumm geschaltet werden.Achtung sollten Sie zeitgleich eine Aufnahme vornehmen wird hier ebenfalls der Ton stumm geschaltet. -
Seite 12: Menüfunktionen
MENÜ FUNKTIONEN 2.18 Zoom 2.19 Multi-window The screem will display 9 channels preview window (static) from the current channel. And only the highlight preview program can play normally. 3.PROGRAMME Um in das Menü zur Bearbeitung von TV- oder Radio- Programme zu gelangen, drücken Sie bitte die Taste [Menu]. -
Seite 13: Favoriten
MENÜ FUNKTIONEN 3.1.1 Favorit 1. Mit der Auswahl [Taste 1] öffenen Sie die Favoritenfunktion (OSD 9) 2.Hier haben Sie die Auswahl zwischen 8 Favoritenlisten, drücken Sie anschließend [OK], um eine Markierung für das entsprechende Programm zumachhen. 3.Drücken Sie auf gleichem Weg erneut die [OK] Taste OSD 9 um eine Markierung aufzuheben. -
Seite 14: Tv Programmliste Bearbeiten
MENÜ FUNKTIONEN 3.1.5 TV Programmliste bearbeiten 1. Mit der Auswahl [Taste 5] öffenen Sie die Bearbeitenfunktion (OSD 13). Hierzu ist es erforderlich das Passwort einzugeben. das voreingestellte Passwort ist “0000” 2. Sie können nun mit den Tasten [0] bis [5] folgende Funktionen aufrufen:Löschen, Überspringen, Sperren, Bearbeiten, Alle löschen OSD 13... -
Seite 15: 4.Bearbeiten
MENÜ FUNKTIONEN 3.1.5.4 Programme bearbeiten Mit der Auswahl [Taste 4] öffnen Sie die Funktion zum bearbeiten von Programmen (OSD 17). 1 .Name: Drücken Sie [OK] um einen Programmnamen zu ändern. Die Änderung erfolgt über die Zifferntasten der Fernbedienung und denPfeiltasten [Links/Rechts] 2. -
Seite 16: Empfang
3.4.Alle Programme löschen Wenn Sie alle Programme löschen wollen, wählen Sie im Programmmenü den entsprechenden Eintrag "Alle Programme löschen" (OSD 21): 1. Hierzu ist es erfoderlich, dass Passwort inzugeben. Werkseitig “0000”. 2. Nach der korrekten Eingabe erscheint ein Warnfeld welches Sie mit der Auswahl "Ja" zum Löschen bestätigen müssen. -
Seite 17: Kanalsuchlauf
MENÜ FUNKTIONEN 4.2 KANALSUCHLAUF Wenn Sie den Eintrag "Kanalsuchlauf" (OSD 25) gewählt haben, können Sie einzelne Frequenzen nach empfangbaren Programmen durchsuchen. 1. Modus: Wählen Sie, ob Sie nach Frequenz oder nach Kanal suchen wollen. 2. Band: Wenn Sie das VHF-Band durchsuchen werden die Kanäle 1 bis 12 und im UHF-Band die Kanäle 13-61 durchsucht. -
Seite 18: Antennenausrichtung
MENÜ FUNKTIONEN 4.4 ANTENNENAUSRICHTUNG Wenn Sie den Eintrag "Antennenausrichtung" (OSD 28) gewählt haben, können Sie die Empfangsleistung Ihrer Antenne bezogen auf den gewählten Kanal anzeigen lassen. 1. Kanal: Mit den Pfeiltasten [Links/Rechts] wechseln Sie den Kanal. 2. Antennenspannung: Wählen Sie, ob Sie die 5V Versorgungsspannung für aktive Zimmerantennen einschalten wollen. -
Seite 19: Osd Sprache
MENÜ FUNKTIONEN 5.1 OSD SPRACHE Wenn Sie den Eintrag "OSD-Sprache" gewählt haben, erscheint das folgende Menü (OSD 31). 1. OSD-Sprache: Hier können Sie die Menüsprache des Receivers einstellen. 2. Erster Audiokanal: Wählen Sie hier Ihre bevorzugte Sprache der zuempfangendenTV- und Radio-Programme.Beispiel: Sie wählen Deutsch und das Programm verfügt über einen Audiokanal in Deutsch, dann erhalten Sie diesen wenn Sie ein... -
Seite 20: Einschaltprogramm
MENÜ FUNKTIONEN 5.3 EINSCHALTPROGRAMM Wenn Sie den Eintrag "Einschaltprogramm" gewählt haben, erscheint das folgende Menü (OSD 33). 1. Einschaltprogramm: Legen Sie hier fest, ob der Receiver immer mit einem bestimmten Programm beim Einschalten starten soll. Wenn die Einstellung "Aus" gewählt ist, wird das zuletzt betrachtete Programm gestartet. - Seite 21 MENÜ FUNKTIONEN 3.Timer-Wiederholung: Es gibt verschiedene Möglichkeiten ein Ereignis zu Wiederholen. Auswahlen: einmalig, täglich, wöchentlich, monatlich Mit der Auswahl "Aus" wird ein Timer deaktiviert. 4.Timer-Dienst: Sie haben die Auswahl zwischen einem Dienst um Programm starten oder Meldungen anzuzeigen (OSD37).Hiervon abhängig variert die nächste Zeile im Menü.
-
Seite 22: Osd Einstellung
MENÜ FUNKTIONEN 5.6 OSD EINSTELLUNG Wenn Sie den Eintrag "OSD-Einstellung" gewählt haben, erscheint das folgende Menü (OSD 39). 1. Untertitelanzeige: Wählen Sie hier, ob Sie zu einer Sendung Untertitel angezeigt bekommen möchten, wenn diese verfügbar sind. 2. OSD-Anzeigedauer: Wählen Sie hier, wie lange Bildschirmmeldungen eingeblendet werden sollen. -
Seite 23: Rcu Position
MENÜ FUNKTIONEN 5.8. RCU POSITION IMG 4 Um Probleme mit anderen Fernbedienungen bezüglich des Übertragungscodes zu vermeiden oder um mehrere Receiver benutzen zu können, verfügt die Fernbedienung im Batteriefach über einen Umschalter. Bitte ändern Sie unbedingt den Übertragungscode zuerst im Receiver. Wenn Sie den Eintrag "RCU-Position"... -
Seite 24: Information
MENÜ FUNKTIONEN 6.1 INFORMATION Wenn Sie den Eintrag "Information" gewählt haben, erscheint das folgende Menü (OSD 44). Hier sehen Sie die aktuell geladenen Softwareversionen. OSD 44 6.2 Spiele Wenn Sie das Menü Spiele aufrufe, haben Sie 3 Auswahlmöglichkeiten Tetris, Snake and Othello. 1. -
Seite 25: Werkseinstellung
MENÜ FUNKTIONEN 6.3 Werkseinstellung 1. Wenn Sie den Menüpunkt Werkseinstellung gewählt haben und die Taste [OK] drücken erscheint ein Hinweisfeld und sie müssen das Passwort eingeben. Wenn Sie es nicht geändert haben, ist dies “0000”. 2. Hiernach wird ein weitere Meldung eingeblendet, welche Sie darüber informiert, dass alle Einstellungen auf den Auslieferungzustand zurückgesetzt werden und alle gespeicherten Programme werden gelöscht. -
Seite 26: Technische Daten
7.TECHNISCHE DATEN “We , FTE Maximal, declare that the products MAX T150 / MAX T160 is in conformity with following Directives LVD 73/23/EEC EMC 89/336/EEC as last amended by 93/68/EEC” If it wishes a copy of the declaration you can ask for it to the company.
