1.3.

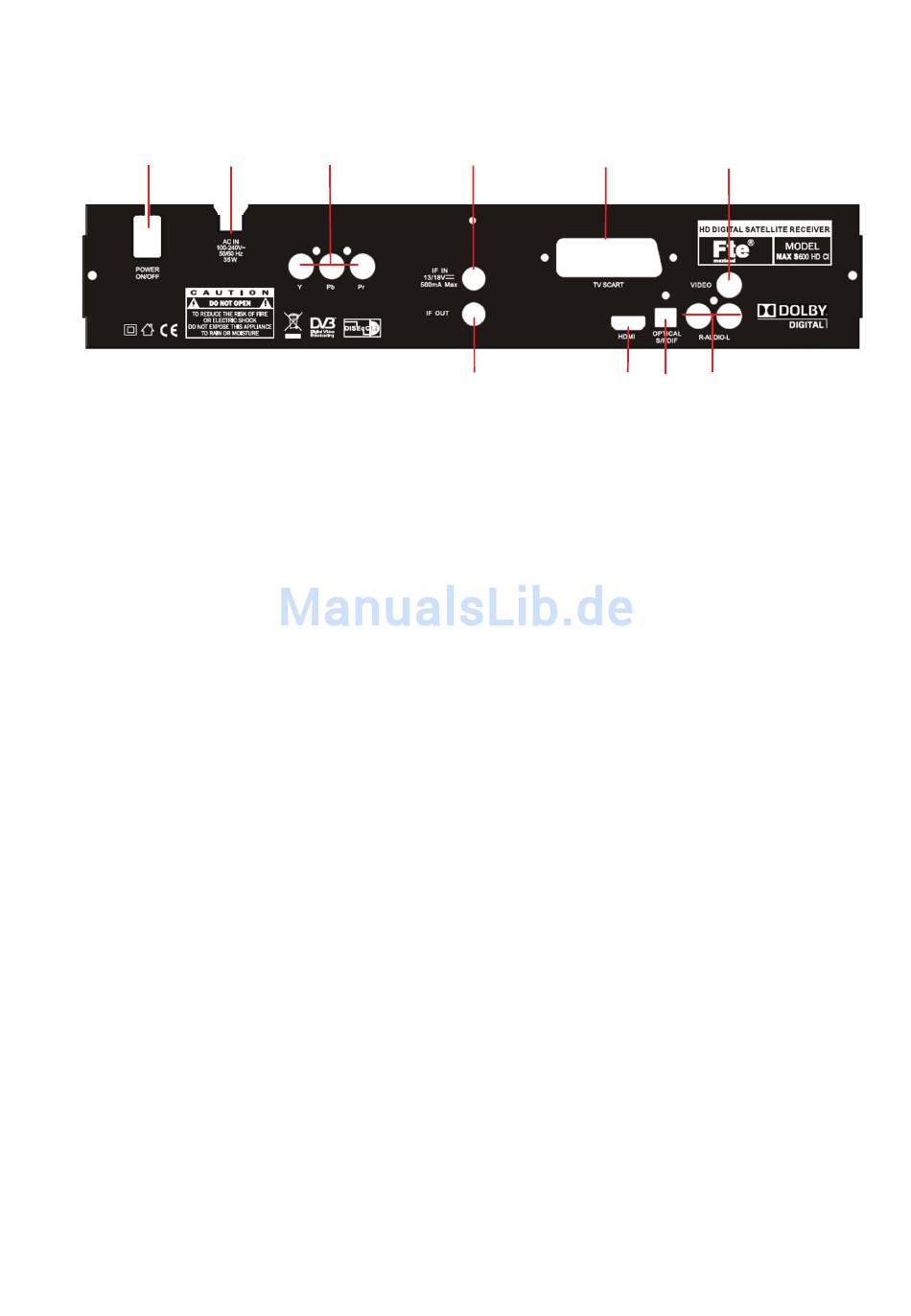

Rückansicht
1
1. POWER ON/OFF: Ein- / Ausschalter
2. AC IN:
3. Y,Pb,Pr:
4. IF IN:
5. TV SCART:
6. VIDEO:
7. IF OUT:
8. HDMI:
9. S/PIDF:
10. AUDIO:
Technische Änderungen und Irrtümer vorbehalten
2
3
Netzanschluss 230V
RGB-Video-Ausgang für z.B. Flachbildschirm oder Beamer
Sat Eingang des digitalen Tuners.
SCART Ausgang für den Anschluss eines TV-Gerätes
Video-Ausgang für z.B. Flachbildschirm oder Beamer
Sat Ausgang für weitere Geräte
Achtung: Es darf immer nur ein Gerät aktiv sein
HDMI Anschluss zur Verbindung mit dem TV-Gerät
Optischer-Ausgang für digital Audio (AC3)
Ausgänge für Stereoanlage
4
5
7
8
- 15 -
MAX S600 HD CI
6
9
10
Version 1.1
