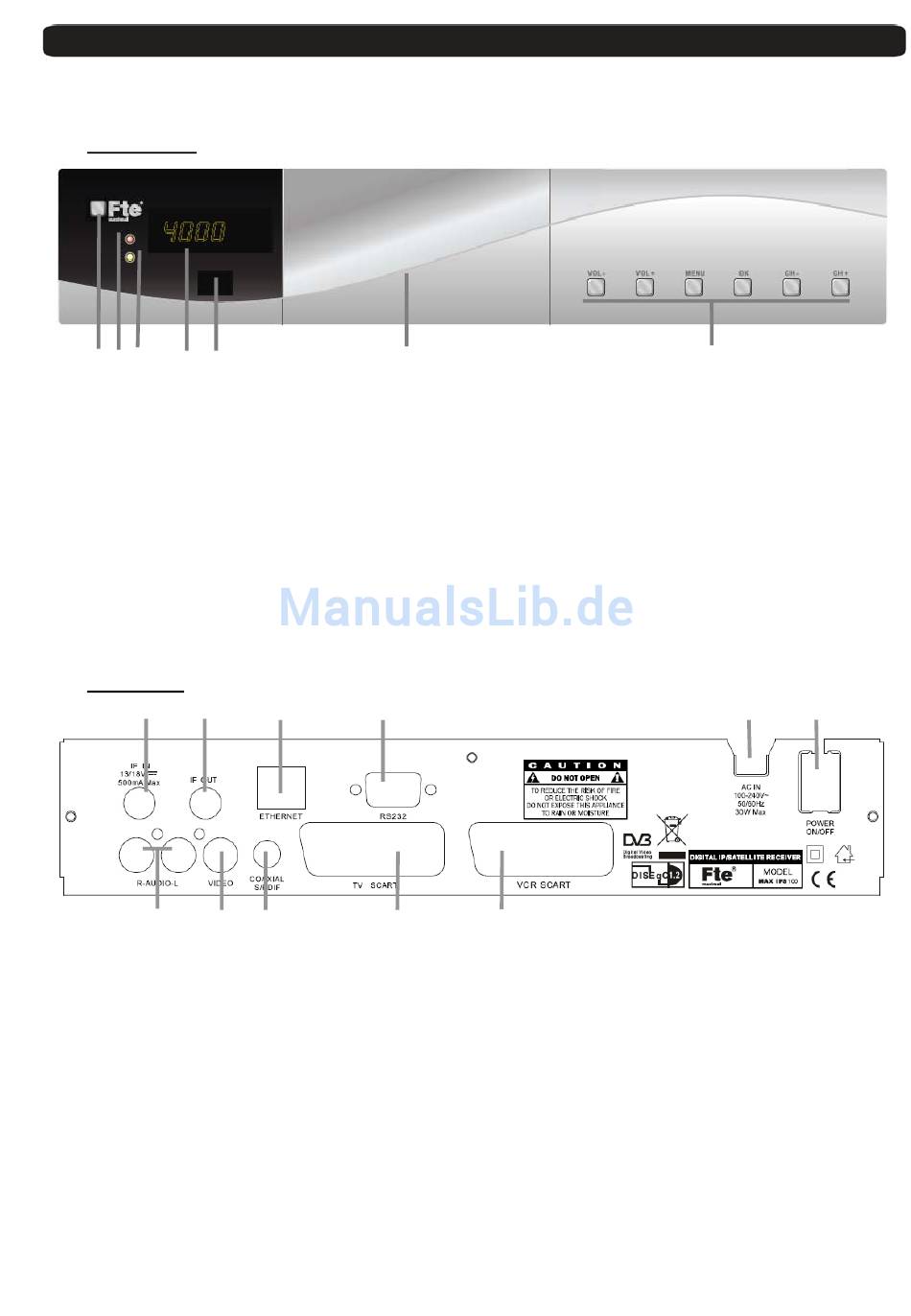

0. Übersicht zu Fernbedienung, Bedienelemente & Anschlüsse
0.1.
Vorderansicht
1 2 3
4
1
POWER:
2
POWER LED:
3
LOCK LED:
4
DISPLAY:
5
IR-SENSOR:
6
KARTENLESER:
7
TASTEN:
0.2.
Rückansicht
1
2
7
1
IF IN:
2
IF OUT:
3
ETHERNET:
4
RS-232:
5
AC IN:
6
POWER ON/OFF:
7
AUDIO:
8
VIDEO:
9
COAXIAL S/PDIF:
10
TV SCART:
11
VCR SCART:
Technische Änderungen und Irrtümer vorbehalten
Bedienungsanleitung · MAX IPS100
5
Schaltet den Receiver Ein oder in den Standby-Modus. Zum vollständigen Ausschalten
des Receivers verwenden Sie bitte den Netzschalter auf der Rückseite.
Zeigt den Betriebszustand des Receivers an.
Zeigt an, wenn der Receiver einen ausrechenden Empfang hat.
4-Elemente mit 7 Segmenten, zur Anzeige von Programmplätzen.
Empfangsauge für die Signale der Fernbedienung.
Zugang zum Kartenleser, welcher sich hinter der Fronklappe verbirgt.
Bedientasten zur Steuerung des Receivers. Mit den Fronttasten ist eine komplette
Bedienung des Receivers möglich.
Die Tasten haben die gleichen Funktionen wie die Tasten der Fernbedienung.
3
4
8
9
Satelliten-Eingang des digitalen Tuners
Satelliten-Ausgang für weitere Geräte
Achtung: Es darf immer nur ein Gerät aktiv sein
Netzwerkverbindung des Receivers
Serieller Port zum Aktualisieren der Betriebssoftware (Firmware)
Netzanschluss 230V
Ein- / Ausschalter des Receivers
Ausgänge für Stereoanlage
Video-Ausgang für z.B. Flachbildschirm oder Beamer
Koaxial-Ausgang für digital Audio (AC3)
SCART Ausgang für den Anschluss eines TV-Gerätes
SCART Ausgang für den Anschluss eines Videorekorders
6
10
11
3
-
-
7
5
6
