Fernbedienung, Bedienelemente & Anschlüsse
1.
1.1.

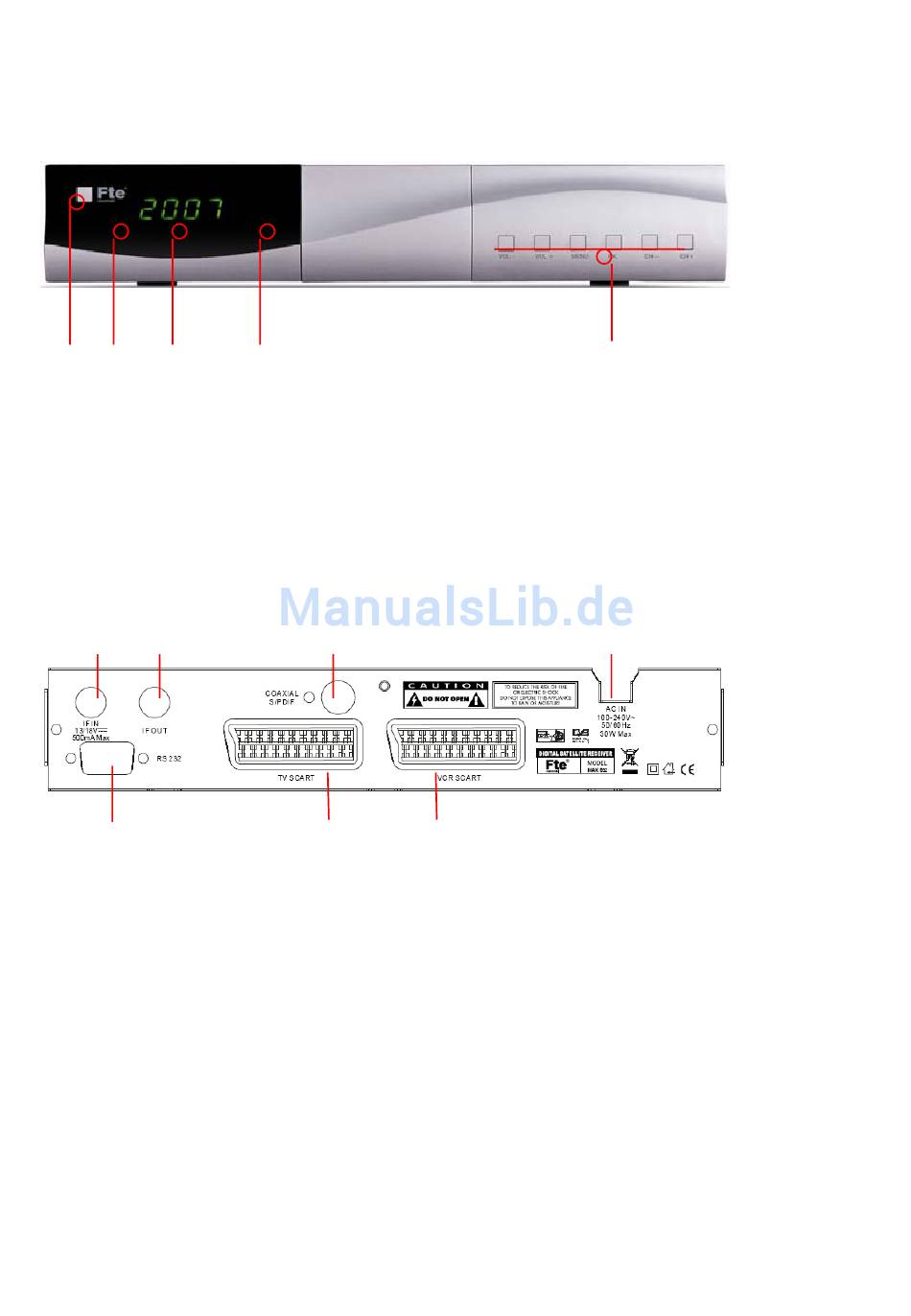

Vorderansicht

1 2 3
1 POWER: Den Receiver Ein oder in den Stand-by-Modus schalten.
2 Look LED: Zeigt an, wenn der Receiver einen ausrechenden Empfang hat.
3. DISPLAY: 4-Elemente mit 7 Segmenten, zur Anzeige von Programmplätzen.
4. IR-Sensor: Empfangsauge für die Signale der Fernbedienung.
5. TASTEN: Bedientasten zur manuellen Umschaltung von Programmplätzen
1.2. Rückansicht
1 2
5
1. IF IN:
2. IF OUT:
3. S/PDIF:
4. AC IN:
5. RS-232:
6. TV SCART:
7. VCR SCART:
Technische Änderungen und Irrtümer vorbehalten
4
3
6
Sat Eingang des digitalen Tuners.
Sat Ausgang für weitere Geräte
Achtung: Es darf immer nur ein Gerät aktiv sein
Koaxialer-Ausgang für digital Audio (AC3)
Netzanschluss 230V
Serial Port zum aktualisieren der Betriebssoftware
SCART Ausgang für den Anschluss eines TV-Gerätes
SCART Ausgang für den Anschluss eines VCR-Gerätes
