Fernbedienung, Bedienelemente & Anschlüsse
1.
1.1.

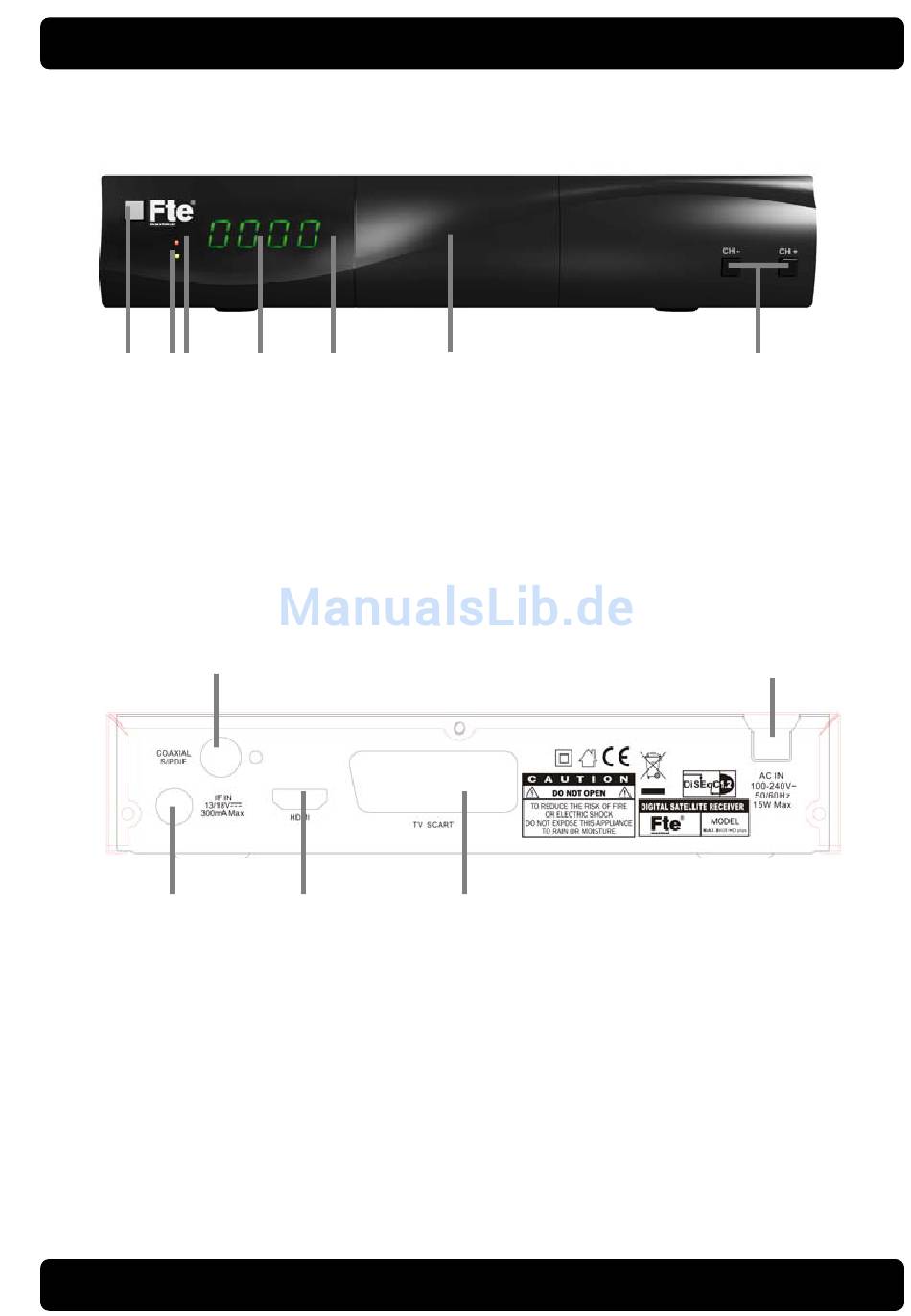

Vorderansicht
1
2 3
1. POWER:
2. LOCK LED:
3. POWER LED:
4. DISPLAY:
5. IR-Sensor:
6. FRONTBLENDE: Durch Öffnen der Frontblende erreichen Sie den USB-Anschluss.
7. TASTEN:
1.2.
Rückansicht
1
3
1. S/PIDF:
2. AC IN:
3. IF IN:
4. HDMI:
5. TV SCART:
Technische Änderungen und Irrtümer vorbehalten
BEDIENUNGSANLEITUNG
4
5
Taster zum Ein- Ausschalten (Standby) des Gerätes
Leuchtet sobald der Receiver ein Eingangssignal empfängt.
Zeigt den Betriebszustand des Receivers an.
4-Elemente mit 7 Segmenten, zur Anzeige von Programmplätzen.
Empfangsauge für die Signale der Fernbedienung.
Bedientasten zur manuellen Umschaltung von Programmplätzen
4
Koaxialer-Ausgang für digital Audio (AC3)
Netzanschluss 100-240V, 50/60Hz
Sat Eingang des digitalen Tuners. 300 mA max.
HDMI Anschluss zur Verbindung mit dem TV-Gerät
Saída SCART para ligação a um equipamento de TV.
6
5
MAX S405 HD plus
- 14 -
7
2
Version 1.2
