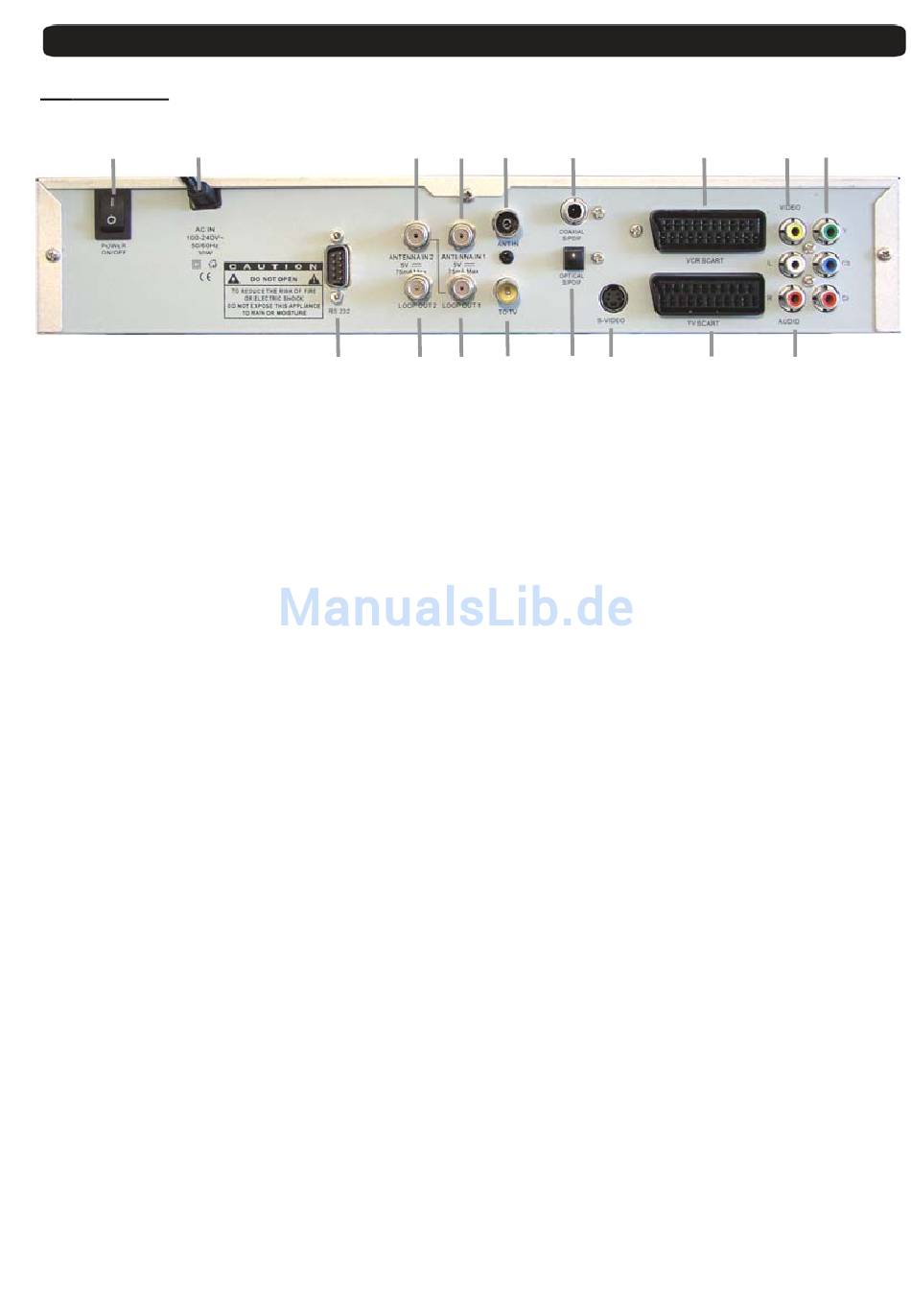

Rückansicht
1
2
1
POWER ON/OFF:
2
AC IN:
3
ANTENNA IN 1:
4
ANTENNA IN 2:
5
ANT IN:
6
S/PDIF:
7
VCR SCART:
9
VIDEO:
10
Y, CB, CR:
11
RS-232:
12
LOOP OUT 1:
13
LOOP OUT 2:
14
TO TV:
15
S/PDIF:
16
S-VIDEO:
17
TV SCART:
18
AUDIO:
Reserved of technical modifications and/or errors
Bedienungsanleitung · PVR S200
4
11
13
Ein- / Ausschalter des Receivers
Netzanschluss 230V
Eingang des ersten digitalen Tuners
Eingang des zweiten digitalen Tuners, wird mit dem Ausgang LOOP OUT 1 verbunden
Antenneneingang für die terrestrische Hausantenne
Koaxialer Ausgang für digital Audio (AC3)
SCART Ausgang für den Anschluss eines Videorekorders
Video-Ausgang für z.B. Flachbildschirm oder Beamer
RGB – Video - Ausgang für z.B. Flachbildschirm oder Beamer
Serieller Port zum aktualisieren der Betriebssoftware
Ausgang des ersten digitalen Tuners, wird mit ANTENNA IN 2 verbunden
Ausgang des zweiten digitalen Tuners, für weitere Geräte
Modulatorausgang für den Anschluss eines TV-Gerätes (mit Audio-Mono-Signal)
Optischer Ausgang für digital Audio (AC3)
S-Video-Ausgang für z.B. Flachbildschirm oder Beamer
SCART Ausgang für den Anschluss eines TV-Gerätes, RGB - Modus schaltbar
Ausgänge für Stereoanlage
5
5
6
12
14
15
16
5
-
-
7
9
10
17
18
