Fernbedienung, Bedienelemente & Anschlüsse
1.
1.1.

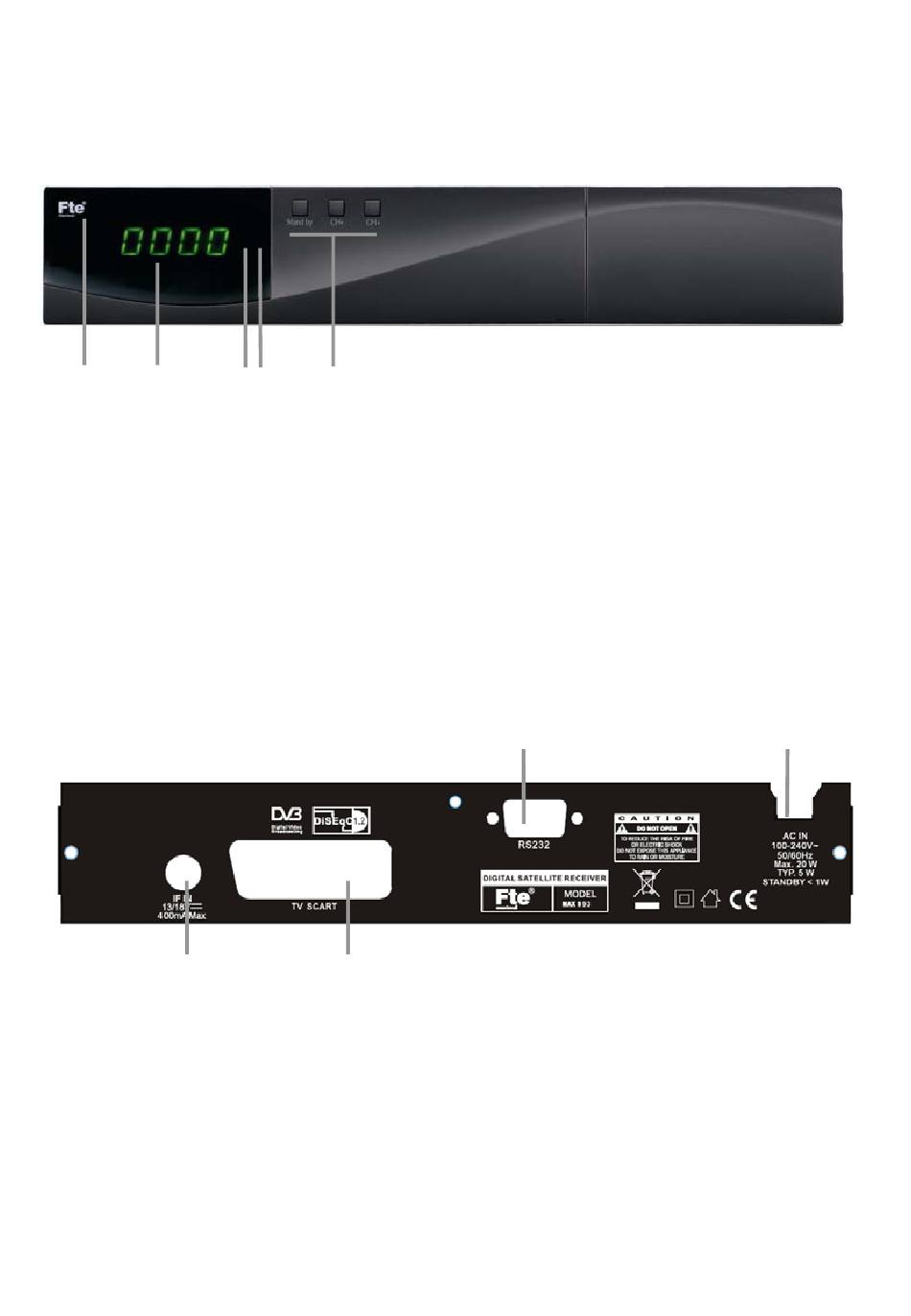

Vorderansicht
1
2
1
IR-SENSOR:
2
ANZEIGE:
3
STANDBY LED:
4
LOCK LED:
5
TASTENFELD:
1.2.
Rückansicht
3
1
RS-232:
2
AC IN:
3
IF IN:
4
TV SCART:
Technische Änderungen und Irrtümer vorbehalten
3 4
5
Zum Empfang der Infrarot Signale der Fernbedienung
4x Siebensegment Anzeige zur Darstellung des Programmplatzes.
Status LED zur Anzeige des Standby Betriebs.
Zeigt an, wenn der Receiver einen ausrechenden Empfang hat.
Tasten zur Bedienung des Receivers.
4
Serial Port zum aktualisieren der Betriebssoftware.
230V AC / 50Hz Stromanschluss
Sat Eingang des digitalen Tuners.
Scart-Anschluss zum TV-Gerät, wählbar RGB oder CVBS Modus
1
- 11 -
MAX S93
2
Version 1.1
