0.2

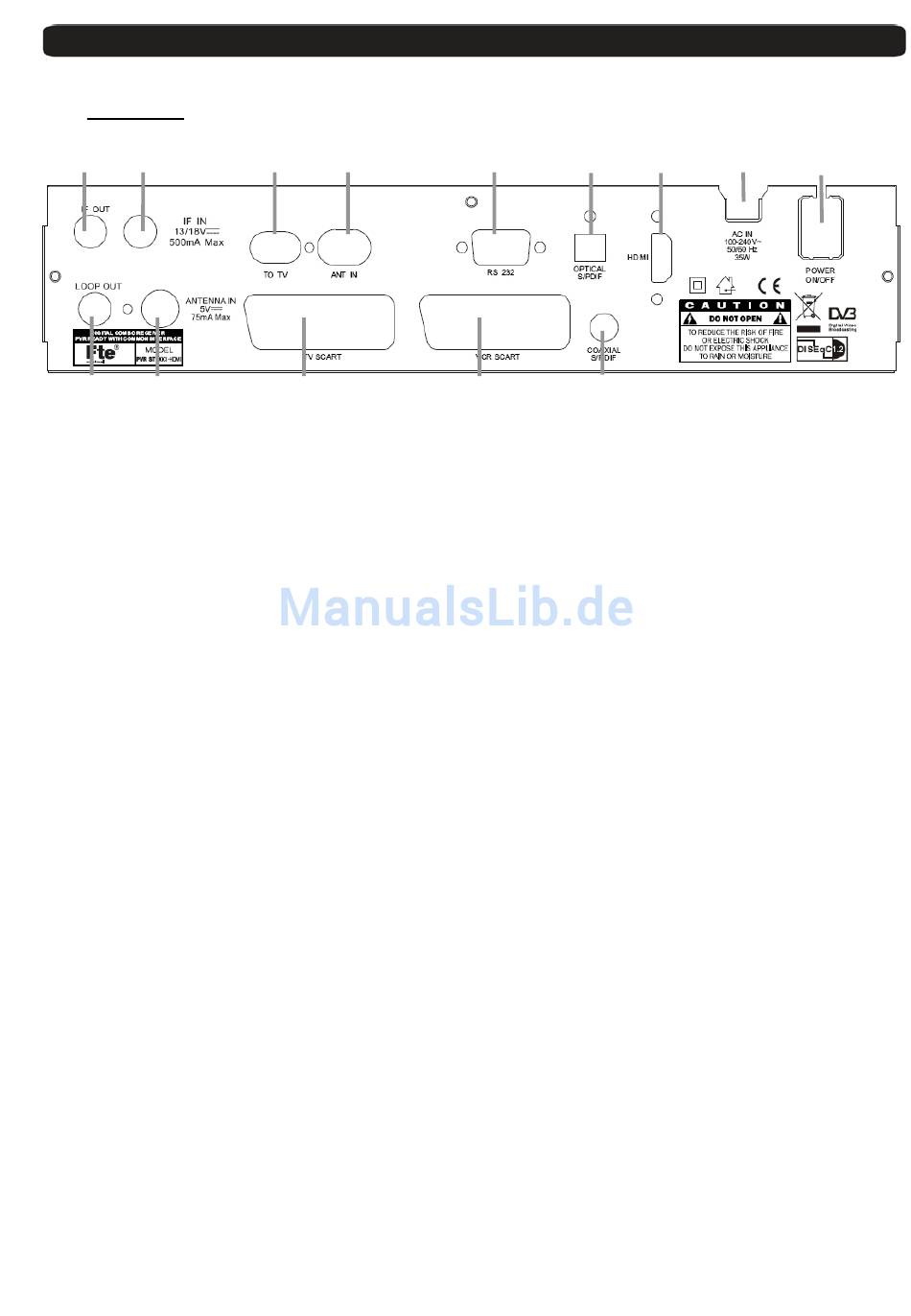

Rückansicht
1
2
10
11
1
IF OUT:
2
IF IN:
3
TO TV:
4
ANT IN:
5
RS-232:
6
S/PDIF:
7
HDMI:
8
AC IN:
9
POWER ON/OFF:
10
LOOP OUT:
11
ANTENNA IN:
12
TV SCART:
13
VCR SCART:
14
S/PDIF:
Reserved of technical modifications and/or errors
Bedienungsanleitung · PVR ST190 CI HDMI
3
4
12
Sat Ausgang für weitere Geräte
Achtung: Es darf immer nur ein Gerät aktiv sein
Sat Eingang des digitalen Tuners.
Modulatorausgang für den Anschluss eines TV- Gerätes
Antenneneingang für die Hausantenne
Serieller Port zum aktualisieren der Betriebssoftware
Optisch-Ausgang für digital Audio (AC3)
Video- & Audio-Ausgang zum TV-Gerät.
Netzanschluss 230V
Ein- / Ausschalter des Receivers
Leitet die Signale welche in den Anschluss Antenna Input kommen an weitere Geräte
weiter.
Eingang des digitalen Tuners für DVB-T Signale
SCART Ausgang für den Anschluss eines TV-Gerätes, RGB - Modus schaltbar
SCART Ausgang für den Anschluss eines Videorekorders
Koaxialer Ausgang für digital Audio (AC3)
5
6
13
14
5
-
-
7
8
PVR ST190 CI HDMI
Version de_1.0
