0.2.

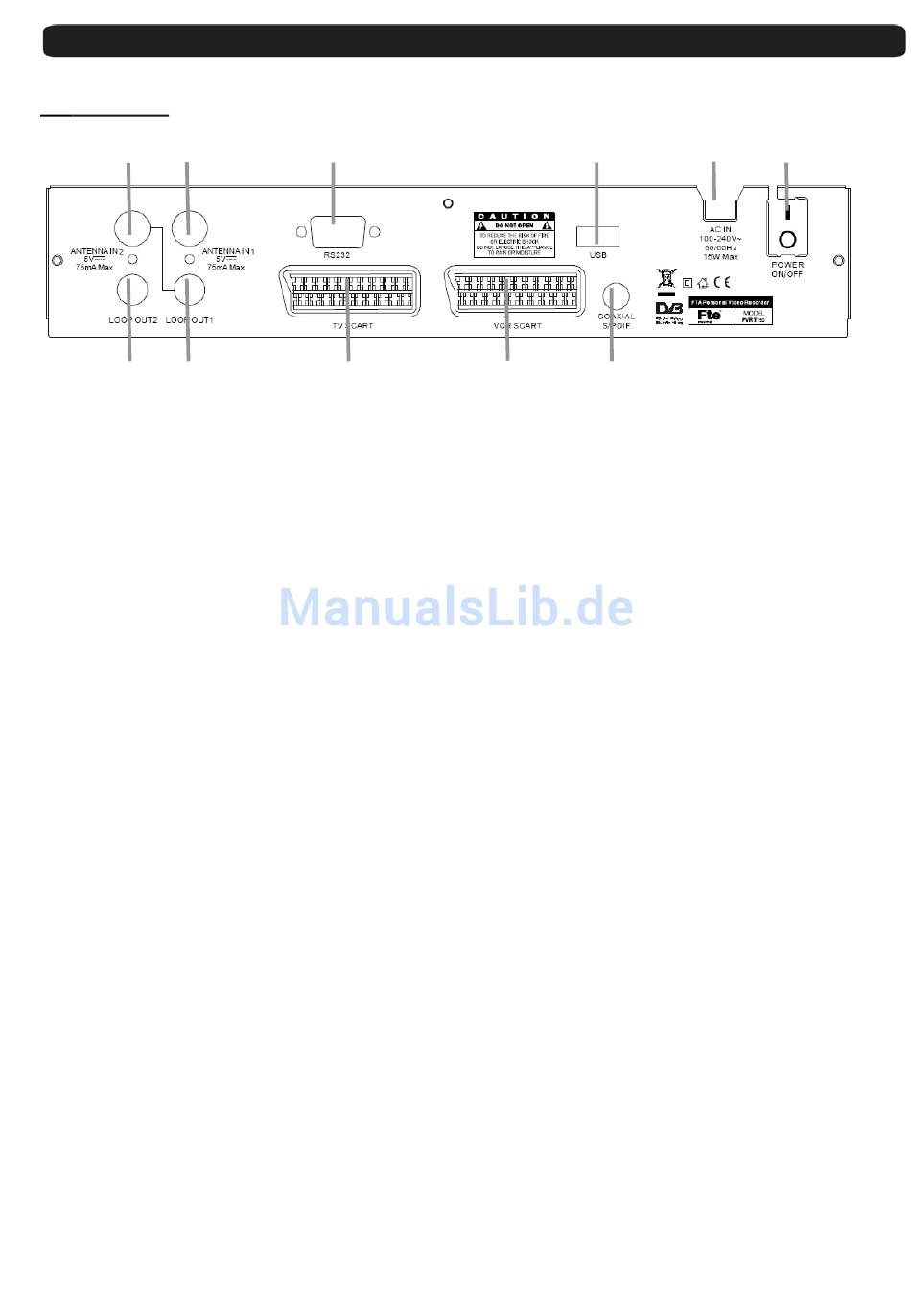

Rückansicht
1
2
7
8
1
ANTENNA IN 2:
2
ANTENNA IN 1:
3
RS-232:
4
USB:
5
AC IN:
6
POWER ON/OFF:
7
LOOP OUT 2:
8
LOOP OUT 1:
9
TV SCART:
10
VCR SCART:
11
S/PDIF:
Technische Änderungen und Irrtümer vorbehalten
Bedienungsanleitung · PVR T150
3
9
Eingang des zweiten digitalen Tuners, wird mit dem Ausgang LOOP OUT 1 verbunden
Eingang des ersten digitalen Tuners
Serieller Port zum aktualisieren der Betriebssoftware
Anschluss für externe Datenträger mit USB 2.0 High Speed Anschluss
Netzanschluss 230V
Ein- / Ausschalter des Receivers
Ausgang des zweiten digitalen Tuners, für weitere Geräte
Ausgang des ersten digitalen Tuners, wird mit ANTENNA IN 2 verbunden
SCART Ausgang für den Anschluss eines TV-Gerätes, RGB - Modus schaltbar
SCART Ausgang für den Anschluss eines Videorekorders
Koaxialer Ausgang für digital Audio (AC3)
4
10
11
5
-
-
5
6
PVR T150 Version 1.1
