0.2.

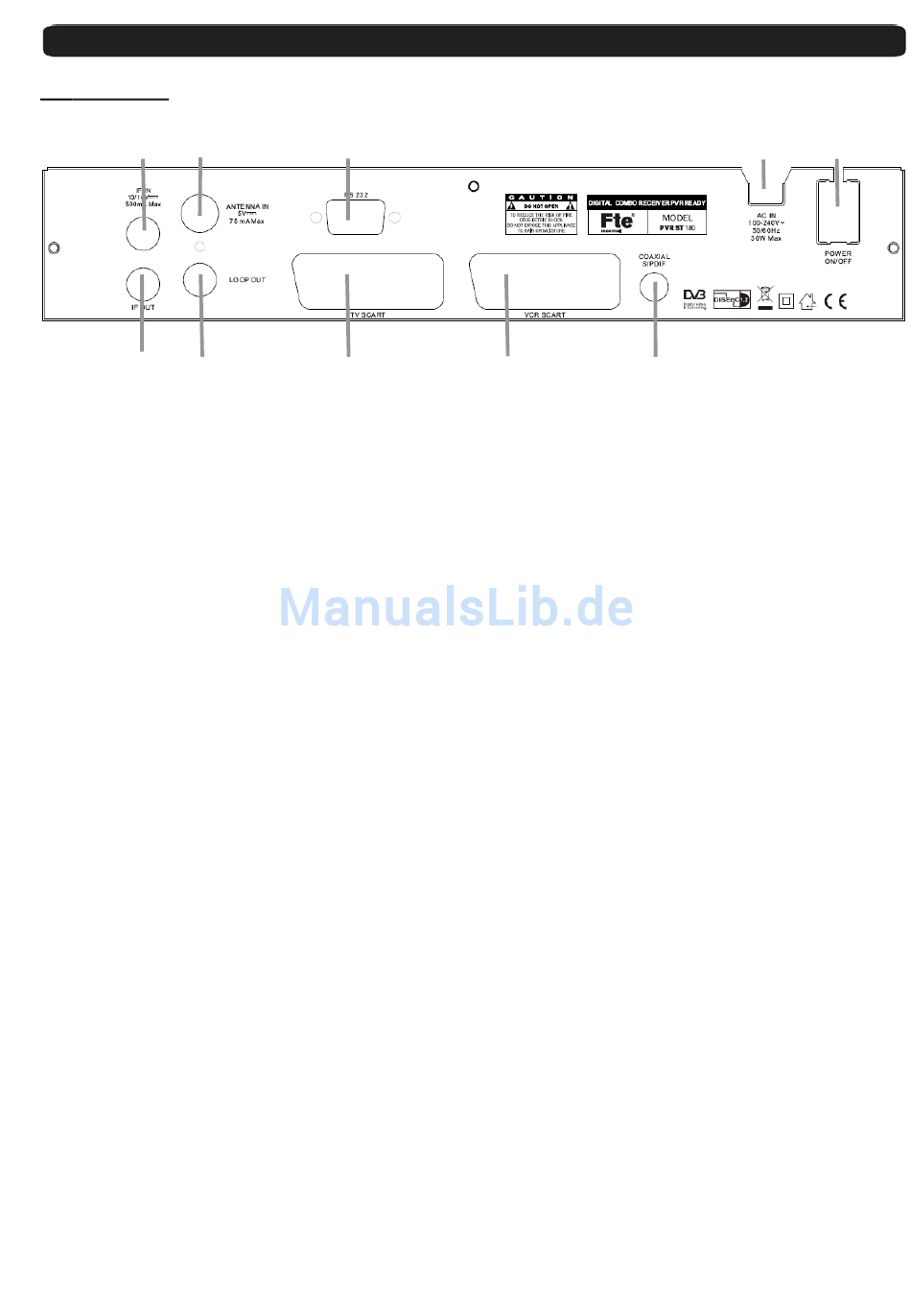

Rückansicht
1
2
6
7
1
IF IN:
2
ANTENNA IN:
3
RS-232:
4
AC IN:
5
POWER ON/OFF:
6
IF OUT:
7
LOOP OUT:
8
TV SCART:
9
VCR SCART:
10
S/PDIF:
Reserved of technical modifications and/or errors
Bedienungsanleitung · PVR ST180
3
8
Sat Eingang des digitalen Tuners.
Eingang des digitalen Tuners für DVB-T Signale
Serieller Port zum aktualisieren der Betriebssoftware
Netzanschluss 230V
Ein- / Ausschalter des Receivers
Sat Ausgang für weitere Geräte
Achtung: Es darf immer nur ein Gerät aktiv sein
Leitet die Signale welche in den Anschluss Antenna Input kommen an weitere Geräte
weiter.
SCART Ausgang für den Anschluss eines TV-Gerätes, RGB - Modus schaltbar
SCART Ausgang für den Anschluss eines Videorekorders
Koaxialer Ausgang für digital Audio (AC3)
9
5
-
-
4
10
PVR ST180
Version de_1.0
