FERNBEDIENUNG, BEDIENELEMENTE & ANSCHLÜSSE
Fernbedienung, Bedienelemente & Anschlüsse
1.
1.1.

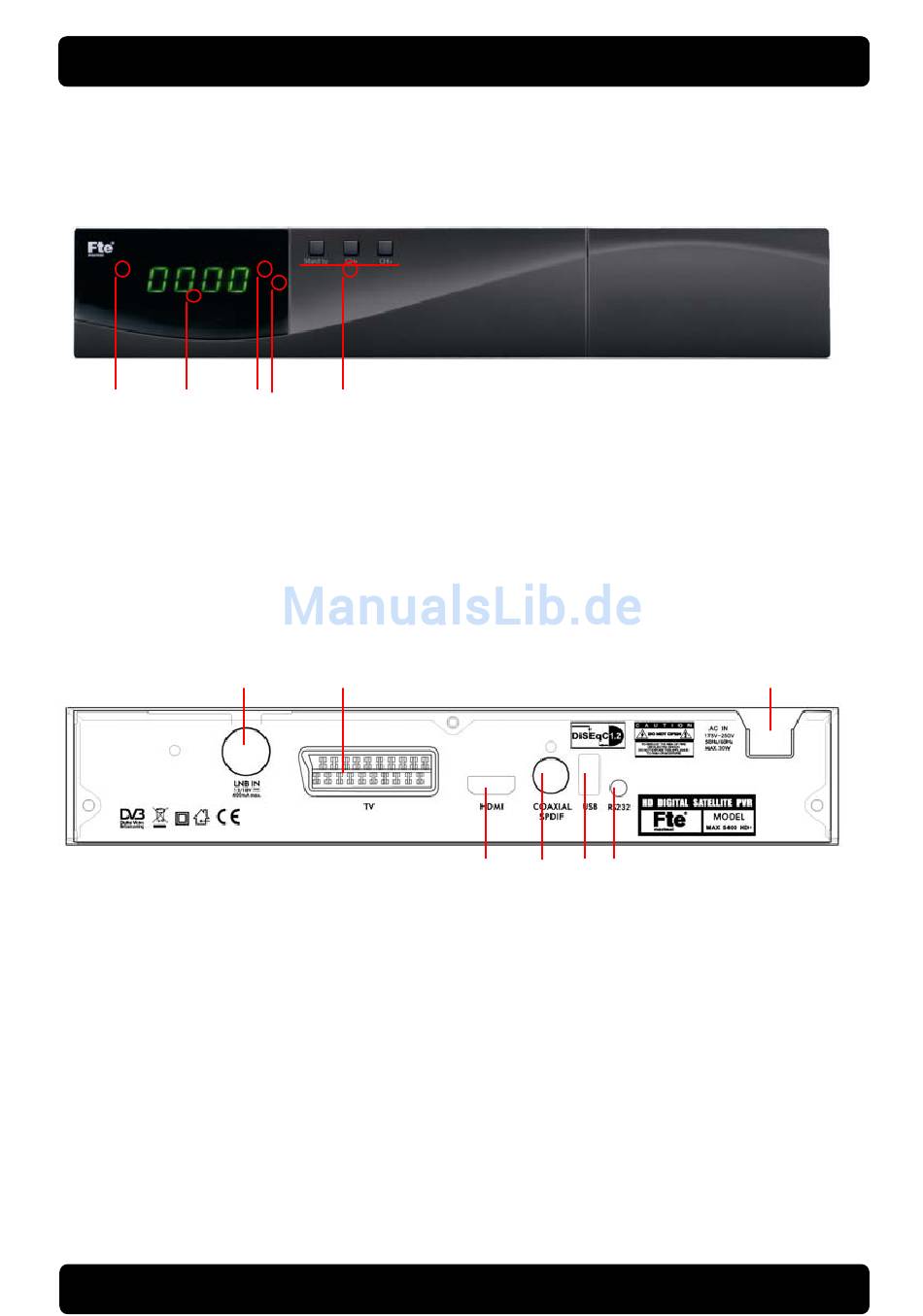

Vorderansicht
1
2
1. IR Sensor:
Empfangsauge für die Signale der Fernbedienung.
2. ANZEIGE:
4x Siebensegment Anzeige zur Darstellung des Programmplatzes.
3. STAND BY LED: Status LED zur Anzeige des Standby Betriebs.
4. LOCK LED:
Zeigt an, wenn der Receiver einen ausrechenden Empfang hat.
5. TASTENFELD:
Tasten zur Bedienung des Receivers.
1.2.
Rückansicht
1. IF IN:
Sat Eingang des digitalen Tuners.
2. TV SCART:
SCART Ausgang für den Anschluss eines TV-Gerätes
3. AC IN:
175-250V Anschluss
4. HDMI:
HDMI Anschluss zur Verbindung mit dem TV-Gerät
5. S/PIDF:
Koaxialerausgang für digital Audio (AC3)
6. USB:
USB-Anschluss.
7. RS-232
Serial Port zum aktualisieren der Betriebssoftware
Technische Änderungen und Irrtümer vorbehalten
3 4
5
1
2
4
5
6
7
- 13 -
MAX S400 HD PLUS
3
Version 1.1
