Fernbedienung, Bedienelemente & Anschlüsse
1.
1.1.

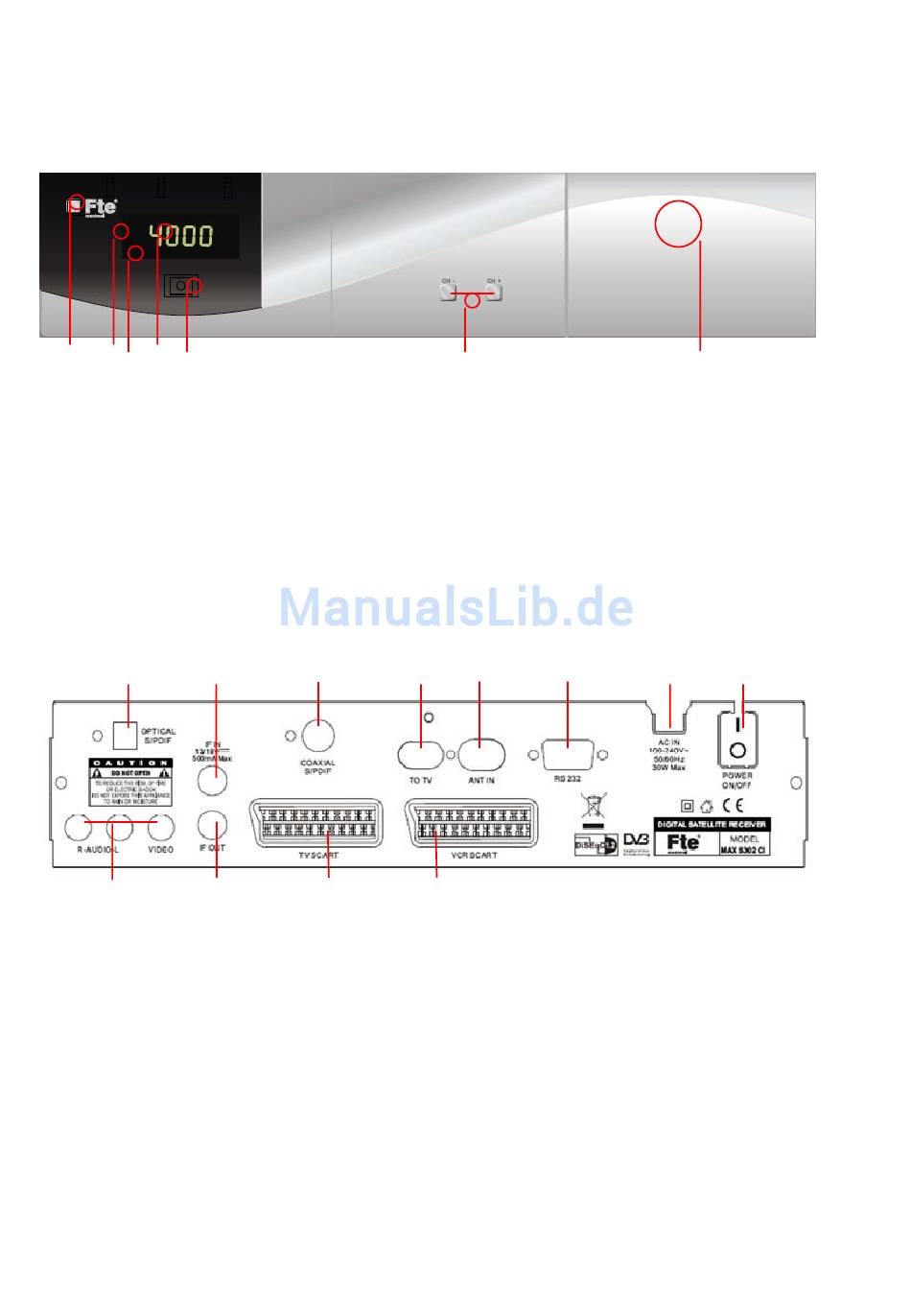

Vorderansicht
1
2 3
4
5
1. POWER:
2. STAND-BY-LED:
3. Look LED:
4. DISPLAY:
5. IR-Sensor:
6. TASTEN:
7. Pay-TV:
1.2.
Rückansicht
1
2
9
10
1. S/PDIF:
2. IF IN:
3. S/PDIF:
4. TO TV:
5. ANT IN:
6. RS-232:
7. AC IN:
8. POWER ON/OFF: Ein- / Ausschalter
9. Audio/Video:
10. IF OUT:
11. TV SCART:
12. VCR SCART:
Technische Änderungen und Irrtümer vorbehalten
Den Receiver Ein oder in den Stand-by-Modus schalten. Zum vollständigen ausschalten des
Receivers verwenden Sie bitte den Netzschalter auf der Rückseite.
Zeigt an, dass das der Receiver im Stand By Modus ist.
Zeigt an, wenn der Receiver einen ausrechenden Empfang hat.
4-Elemente mit 7 Segmenten, zur Anzeige von Programmplätzen.
Empfangsauge für die Signale der Fernbedienung.
Bedientasten zur manuellen Umschaltung von Programmplätzen
Zugangssystem: Bitte öffnen Sie die Frontklappe des Receivers, um Zugang zum Kartenleser
/CI-System zu erhalten
3
11
Optischer-Ausgang für digital Audio (AC3)
Sat Eingang des digitalen Tuners.
Koaxialer-Ausgang für digital Audio (AC3)
Modulatorausgang für den Anschluss eines TV-Gerätes
Antenneneingang für die Hausantenne
Serial Port zum aktualisieren der Betriebssoftware
Netzanschluss 230V
Ausgang mit Audio und Videosignalen für den Anschluss eines Videorekorders
Sat Ausgang für weitere Geräte
Achtung: Es darf immer nur ein Gerät aktiv sein
SCART Ausgang für den Anschluss eines TV-Gerätes
SCART Ausgang für den Anschluss eines VCR-Gerätes
6
4
5
6
12
- 11 -
7
7
8
MAX S302CI
Version 1.1
© FTEmaximal
