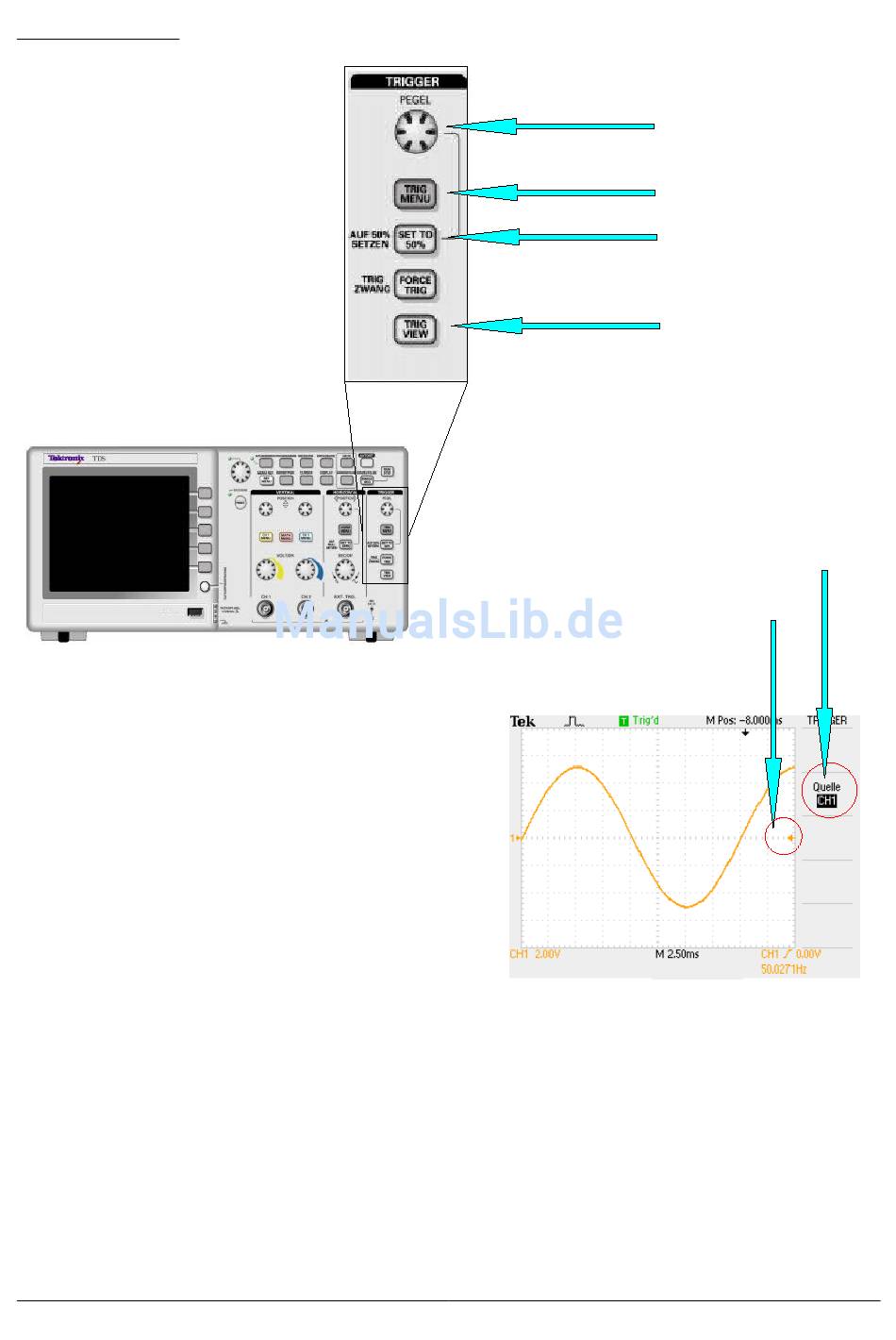

5.0 Trigger Menü
Um das richtige Triggersignal auszuwählen,
drücken Sie die Taste „TRIG MENU" (3). Es
öffnet sich das Triggermenü. Hier können Sie
mit der zweiten Soft - Key - Taste am rechten
Bildschirmrand die Quelle bestimmen (2).
Mit dem Drehknopf „PEGEL" (4) wird die
Amplitude eingestellt, die Das Signal beim
Messen durchlaufen muss, um klar
dargestellt zu werden.
Die Taste „SET TO 50%" (5) setzt den
Triggerpegel genau in die vertikale Mitte
zwischen Spitzenwerte des Triggersignals.
Mit der Taste „TRIG VIEW" (6) können Sie sich den Triggerpegel anzeigen lassen,
indem Sie die Taste gedrückt halten. Ansonsten wird der Triggerpegel mit einem
kleinen Pfeil am rechten Bildschirmrand dargestellt (1).
Bedienungsanleitung TDS 2002B.odt
(4)
(3)
(5)
(6)
(2)
(1)
