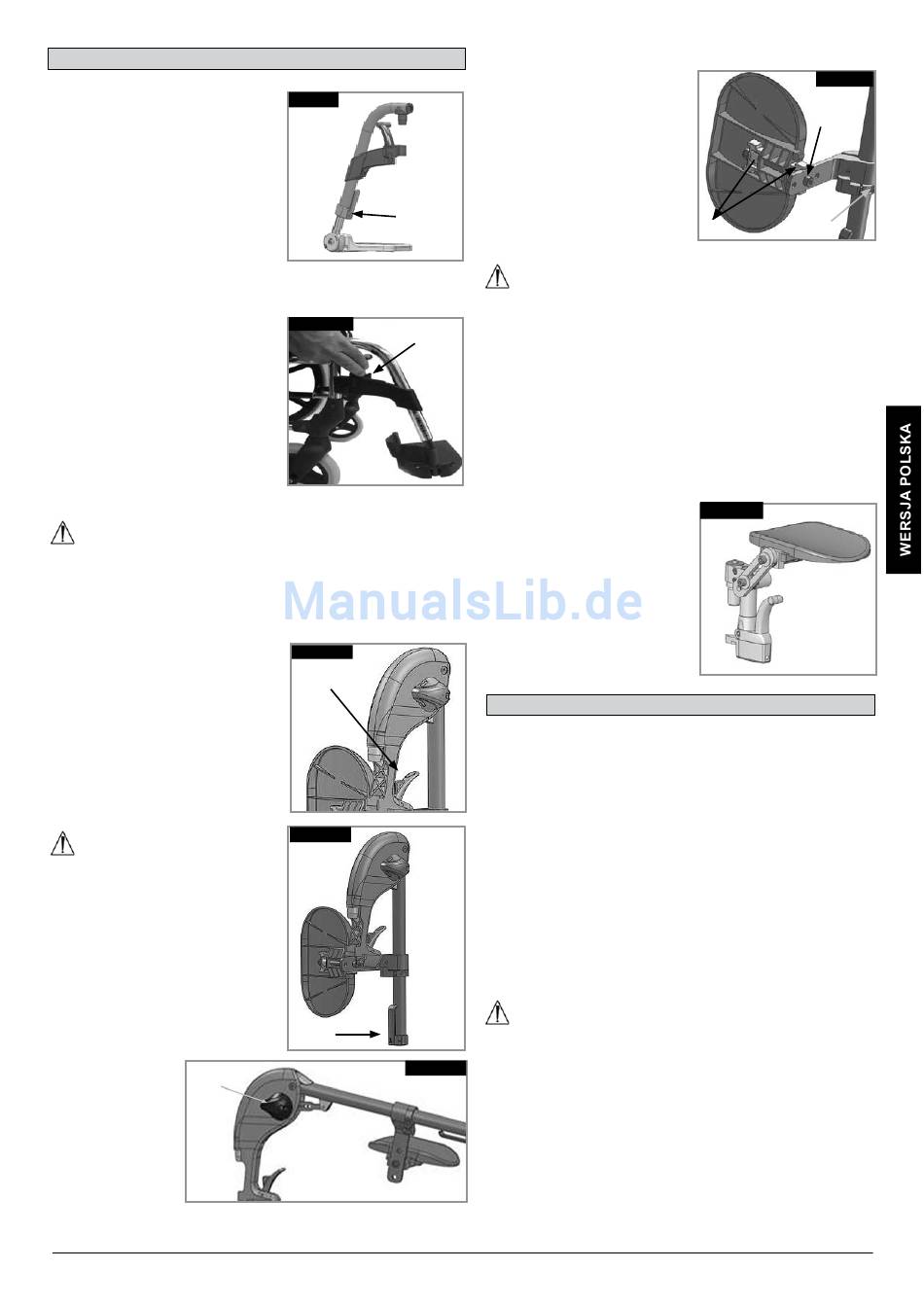

możliwości dodatkowe — podnóżki
podnóżkI:
Podnóżki mogą być podniesione dla
ułatwienia siadania i wysiadania z
wózka.
Masa zestawu: 1 kg.
dłuGość podudzIa:
Wspornik podnóżka może być obniżony
za pomocą wkrętów (1) w celu
dostosowania do długości nóg
użytkownika. Poluzować wkręty,
przesunąć rurki do żądanej pozycji i
ponownie dokręcić wkręty (rozdział o
momentach dokręcających). Pomiędzy
podnóżkami a podłożem musi być zawsze zachowany minimalny
odstęp 2,5 cm, (Rys. 11).
zatrzaskI podnóżków
Podnóżki mogą być przesunięte do
wewnątrz pod siedzisko lub na zewnątrz.
Podczas przyłączania podnóżki muszą
być skierowane do wewnątrz lub na
zewnątrz. Następnie obracać je do
wewnątrz aż do zaskoczenia we
właściwej pozycji. Aby odłączyć
podnóżek, przesunąć dźwignię (1),
przesunąć płytę podnóżka do wewnątrz
lub na zewnątrz i unieść ją ku górze.
Upewnić się, że podnóżek jest
zatrzaśnięty w odpowiedniej pozycji (Rys. 12).
prZestroGa!
• Nie wolno wykorzystywać podnóżków do podnoszenia lub
przenoszenia wózka.
• Przy siadaniu i wstawaniu z wózka nie korzystać z podnóżków.
Należy je wcześniej podnieść na lub wysunąć jak najdalej na bok.
opcjonalny podnoszony
podnóżek
(Rys. 13-15)
Aby odłączyć podnóżek, pociągnąć
dźwignię (1), odchylić płytę podnóżka do
zewnątrz i unieść podnóżek ku górze.
reGulacja wysokoścI:
Długość podudzia można regulować w
dowolnym zakresie poprzez odkręcenie
śruby (2). Ustawić odpowiednią
wysokość i ponownie zakręć śrubę.
prZestroGa!
Odległość pomiędzy płytą podnóżka a
ziemią musi wynosić przynajmniej 40
mm.
reGulacja kĄta:
Nacisnąć dźwignię (3) do dołu i
jednocześnie przytrzymać podnóżek
drugą ręką, aby zminimalizować
obciążenie. Po ustawieniu
odpowiedniego kąta, puścić dźwignię, a
podnóżek zablokuje się w jednym z
dostępnych położeń.
3
rys. 11
1
rys. 12
1
rys. 13
1
rys. 14
2
rys. 15
reGulacja oparcIa łydek
(Rys. 16).
Procedura regulacji oparcia łydek:
Wysokość: Odkręcić śrubę (4) i
przesunąć zacisk w odpowiednie
położenie. Obracając zaciskiem,
można także zmienić kąt nachylenia.
Głębokość: Odkręcić śrubę (5, Rys.
13) i przesunąć oparcie łydek w
odpowiednie położenie.
Szerokość: Odkręcić śrubę (5) i
ustawić dystanse w odpowiednim
położeniu, tak aby osiągnąć
wybraną szerokość.
ostrzeżenIe!
• Podczas regulacji wysokości podnóżka trzymać ręce z dala od
mechanizmu regulacji pomiędzy ramą a częściami ruchomymi.
• Należy się upewnić, że mocowania są prawidłowo
zamontowane.
• Nie wolno wykorzystywać podnóżków do podnoszenia lub
przenoszenia wózka.
• Ryzyko przytrzaśnięcia palców! Podczas przesuwania
podnóżków w górę lub w dół nie wkładać palców w mechanizm
regulacji pomiędzy ruchome części.
wsporniK DLa osÓb Z
amputowanĄ koŃczynĄ
(Rys. 17).
Wspornik może być przesuwany w
dowolnym kierunku, zgodnie z
bieżącymi potrzebami.
możliwości dodatkowe — kółka przednie
kółka samonastawne, podpory kółek, wIdełkI
Wózek może lekko skręcać w lewo lub w prawo, lub mogą
wibrować jego kółka przednie. Przyczyny tych zjawisk mogą być
następujące:
• Mechanizmy kół nie zostały ustawione prawidłowo.
• Kąt osi kółka przedniego został ustawiony nieprawidłowo.
• Zostało źle ustawione ciśnienie kół przednich lub tylnych; koła nie
obracają się płynnie.
W wyniku złej regulacji kółek przednich wózek nie porusza się po
linii prostej. Kółka przednie zawsze powinny być ustawiane przez
autoryzowanego dostawcę. Po każdej zmianie pozycji kół tylnych
należy sprawdzić blokady kół.
Wysokość siedziska jest określona przez położenie kółka
samonastawnego i tylnego koła. Wysokość siedziska można
regulować zmieniając położenie kół tylnych i kółek
samonastawnych.
prZestroGa!
Po wyregulowaniu wysokości siedziska należy dokręcić wszystkie
śruby i ponownie wyregulować blokadę koła.
Kółka samonastawne muszą być ustawione pod kątem 90˚
rys. 16
5
4
6
rys. 17
55
