7.3.14 Aktivierung eines externen
Scheinwerfers über den Ausgang day/
night der Videokamera
Die Videokamera könnte mit einem Ausgang day/
night mit potenzialfreiem Kontakt versehen sein,
der für die Aktivierung eines externen Scheinwerfers
verwendet werden kann.
Den Ausgang day/night der Videokamera am
Eingang J4 der CPU-Karte anschließen.

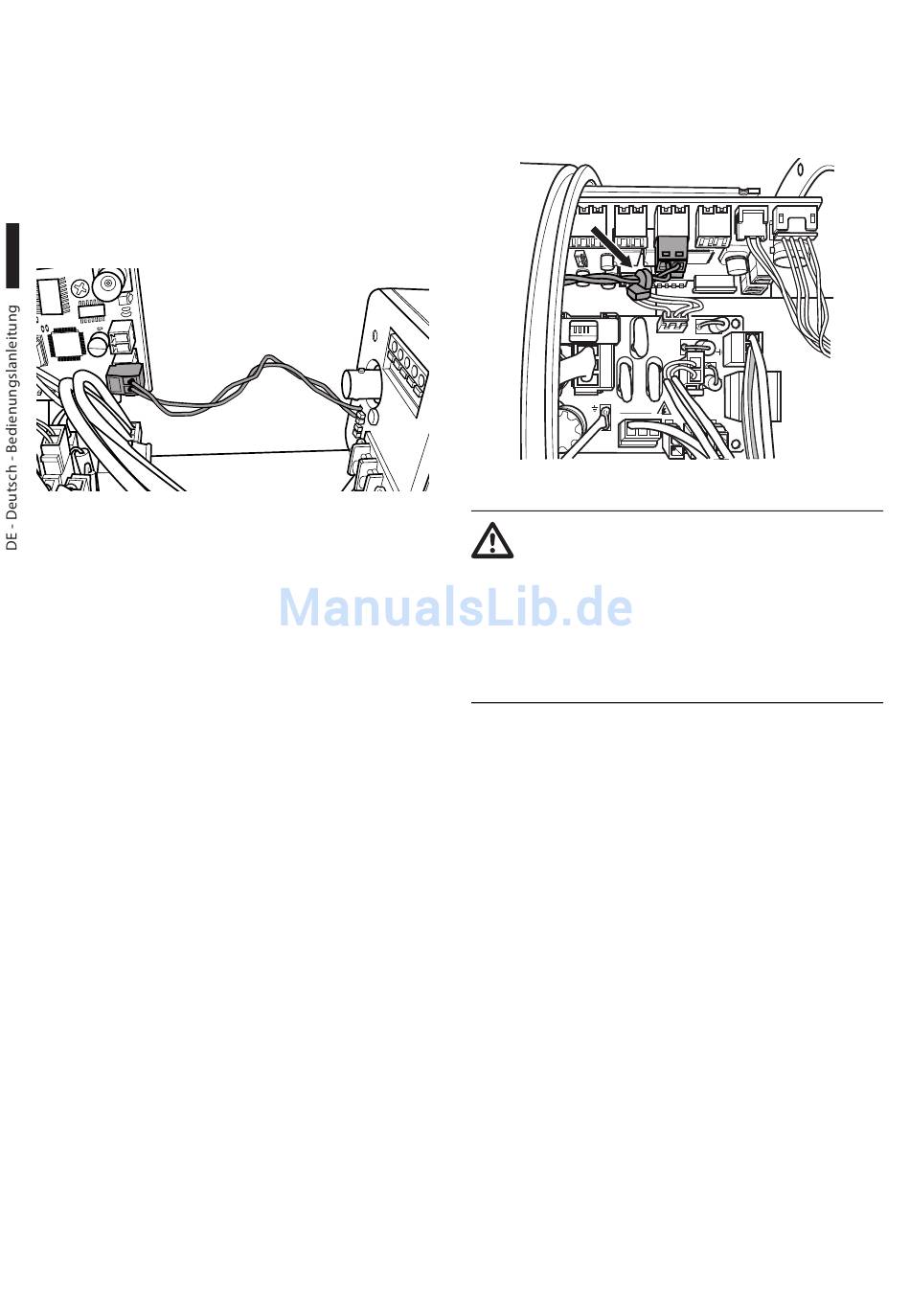

Abb. 40
Die Aktivierung der Beleuchtung erfolgt über die
Schließung des potenzialfreien Kontaktes eines
Relais.
Wegen der Abwesenheit von Polarität können beide
Klemmen desselben Relais abwechselnd mit Gleich-
oder Wechselstromspannung verwendet werden.
Die Kabel der Relais entlang der Eingangsvorrichtung
führen.
32
Den abnehmbaren Stecker J5 (OUT_Day/Night) aus
der CPU-Karte herausziehen und die Relaiskabel
anschließen.
Den verkabelten Verbindungsstecker in der Karte
einfügen und die Kabel mit einer Schelle verbinden.
Abb. 41
Die Relais können nur für niedrige
Betriebsspannungen (bis zu 30Vac oder
60Vdc) verwendet werden und mit einem
Höchststrom von 1A. Kabel mit einem
für die Last geeignetem Querschnitt
verwenden, und zwar zwischen einem
Minimum von 0.25mm² (AWG 30) und
einem Maximum von 1.5mm² (AWG 16).
