7.3.5 Anschluss der Videokamera an die
Stromversorgung
Eine fehlerhafte Verkabelung der
Versorgung kann die Videokamera
irreversibel beschädigen.
Die Versorgung mithilfe der mitgelieferten
ausziehbaren Verbindungsstecker ausführen.
Gemäß der erforderlichen Versorgungsspannung der
Videokamera die Verkabelung korrekt ausführen.
Max. Verbrauch von Kamera/Optik: 13W
Zu verwendende Versorgungskabel: AWG16
(1,5mm²).
7.3.5.1 Anschluss der Videokamera an die
Stromversorgung in 12Vdc und 24Vac (ohne
Netzteil)
In diesen Ausführungen ist die
Eingangsspannung gleich der
Versorgungsspannung von Kamera/Optik.

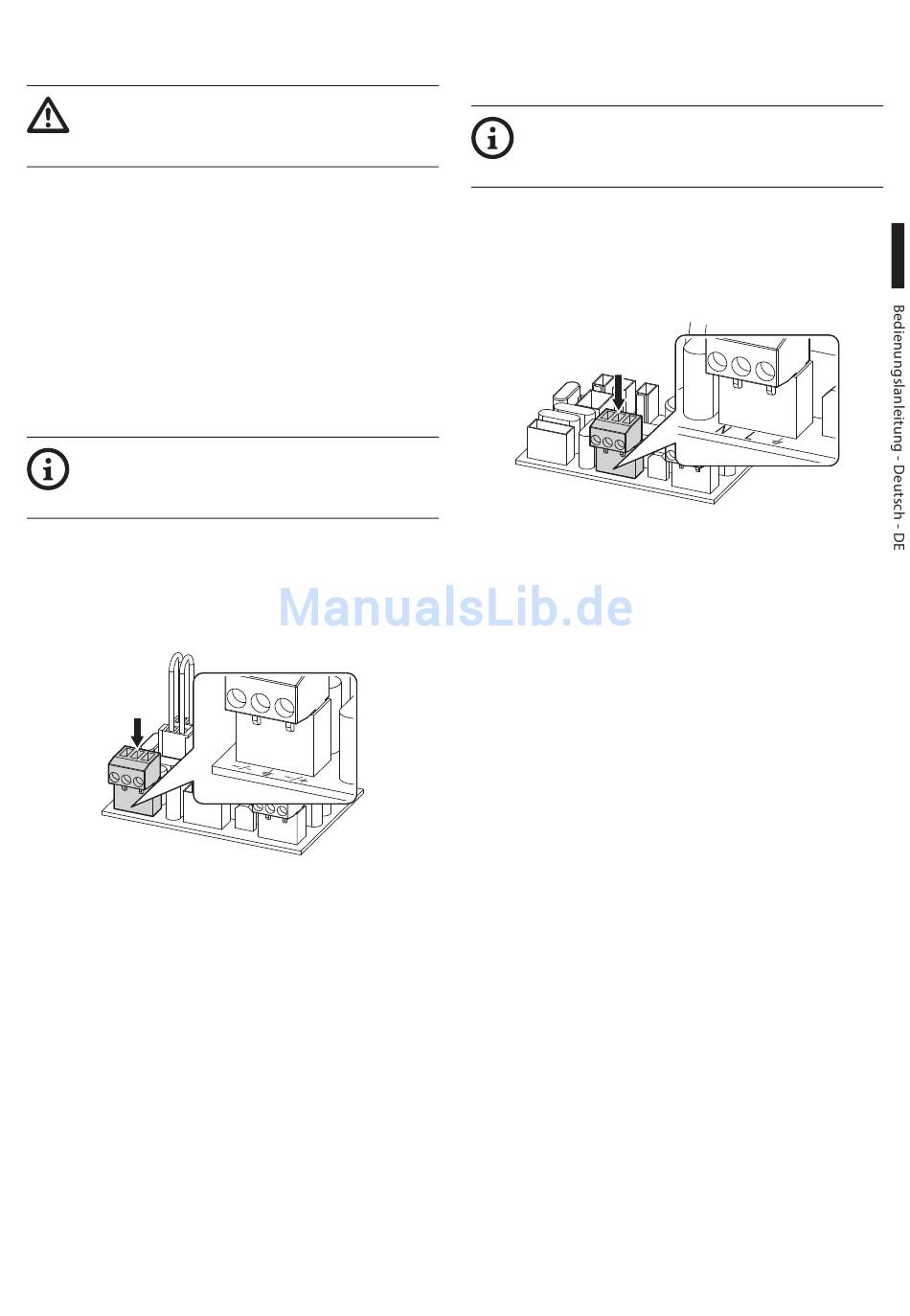

Den abnehmbaren Stecker aus der Karte
herausziehen. (J7). Die Verkabelung zwischen
dem abnehmbaren Stecker und den
Versorgungsklemmen der Kamera ausführen. Erneut
den Verbindungsstecker in die Karte einfügen.
J7
Abb. 25
7.3.5.2 Anschluss der Videokamera an die
Stromversorgung in 120Vac und 230Vac
(ohne Netzteil)
In diesen Ausführungen ist die
Eingangsspannung gleich der
Versorgungsspannung von Kamera/Optik.
Den abnehmbaren Stecker aus der Karte
herausziehen. (J6). Die Verkabelung zwischen
dem abnehmbaren Stecker und den
Versorgungsklemmen der Kamera ausführen. Erneut
den Verbindungsstecker in die Karte einfügen.
J6
Abb. 26
25
