Deutsch
Beim Anbringen einer neuen Dichtung die Verbindungsstelle
der Dichtung unten platzieren. Die neue Dichtung in eines der
Ecklöcher der Tür einhaken und nacheinander alle Häkchen um
die Tür herum einhaken.
Türdichtungen des Schmorofens
Die Türdichtung hat zwei Teile, einen oberen „Torpfostenteil",
der auf ähnliche Weise wie die Hauptofendichtungen ausgehakt
werden kann, und eine getrennte untere Dichtung.
Zum Austausch der unteren Dichtung muss die Tür abgebaut
werden. Die rechte Seitenabdeckung entfernen (siehe 3). Die
Sockel und die mittlere senkrechte Abdeckung entfernen (5
Schrauben). Die zwei Senkschrauben (1 pro Seite) entfernen, mit
denen die Scharnierarme vorne am Ofenraum befestigt sind.
HINWEIS: Die Arme sind mit Federn vorgespannt. Die Tür
vorsichtig entfernen. Die Dichtungen behalten. Die untere
Türdichtung ist jetzt zugänglich und kann gelöst und ersetzt
werden.
In umgekehrter Reihenfolge zusammenbauen und dabei
sicherstellen, dass die Dichtung zwischen dem Scharnierarm und
der Vorderseite des Ofenraums befestigt wird.
18. Grillelement entfernen
Von der Stromversorgung trennen.
Die Grillwanne aus dem Grillraum nehmen. Aus dem Innenraum
des Grillfachs den emaillierten Frontschutz vom Grilldach, 2
Schrauben und Unterlegscheiben entfernen. 2 Schrauben und
Unterlegscheiben, mit denen der Frontträger des Grillelements
befestigt ist, entfernen. Die Schrauben von den Grillelementen
entfernen.
Elemente vorsichtig herausheben, die Leitungen von den
Anschlüssen am Element trennen und ihre Positionen notieren.
Sollte es nicht möglich sein, die Leitungen auf diese Weise
zu trennen, den Herd nach vorne ziehen, um Zugriff auf die
Rückseite zu erhalten. Dann die Schrauben, mit denen die
Stromabdeckung am hinteren Blech befestigt ist, entfernen. Die
Abdeckung abnehmen und die Anschlüsse von der Hinterseite
trennen.
Neue Elemente anbringen und in umgekehrter Reihenfolge
zusammenbauen. Funktion des Grills kontrollieren.

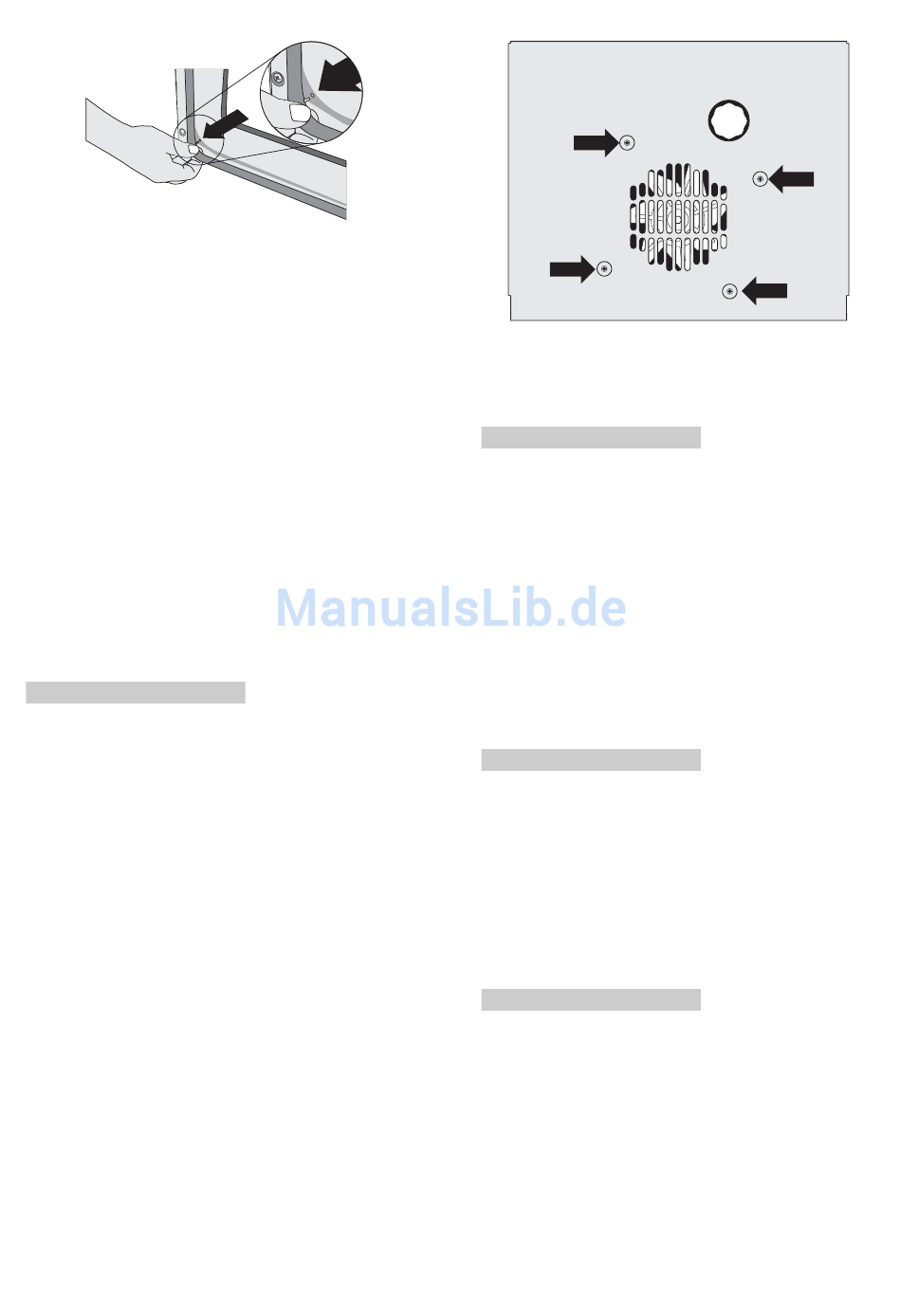

19. Innere Hauptofenrückwand entfernen
Ofentür öff nen und die Schrauben und Unterlegscheiben
entfernen, mit denen die innere Rückwand an der Rückseite des
Ofens befestigt ist.
Innere Rückwand vorsichtig abheben. In umgekehrter
Reihenfolge wieder zusammensetzen. Dabei darauf achten, dass
die vier Schrauben und Unterlegscheiben fest angezogen sind.
20. Hauptofengebläse austauschen
Von der Stromversorgung trennen.
Den Herd nach vorne ziehen, um Zugang zur Rückseite zu
erhalten. Befestigungsschrauben der Elektroabdeckung am
Rückwandblech entfernen und Abdeckung abnehmen. Die 3
Klemmen, mit denen das Gebläse befestigt ist, trennen und
ihre Position notieren. Innere Ofenrückwand entfernen (siehe
20). Die Gebläselamelle festhalten und die mittlere Mutter
(Linksgewinde), 2 Messingunterlegscheiben, Gebläselamelle
und Sprengring lösen. Gebläsesicherungsmuttern und
Unterlegscheiben (jeweils 3 Stück) ausschrauben und Gebläse
von Rückwand des Herdes abheben. Das neue Gebläse einbauen
und in umgekehrter Reihenfolge zusammenbauen. Funktion des
Ofens kontrollieren.
21 Temperaturbegrenzer eines Ofenelements
entfernen
Von der Stromversorgung trennen.
Den Herd nach vorne ziehen, um Zugriff auf den hinteren
Abdeckkasten zu erhalten. Die Schrauben lösen und
die Abdeckung abheben. Der Temperaturbegrenzer
befi ndet sich auf dem Erdungsblech neben den
Ofenelementanschlüssen. Die Temperaturbegrenzerverdra
htung trennen. Die Befestigungselemente lösen, mit denen
der Temperaturbegrenzer am Erdungsblech befestigt ist,
und entfernen. Das Ersatzteil einsetzen und in umgekehrter
Reihenfolge zusammenbauen.
22. Hauptofengebläseelement austauschen
Von der Stromversorgung trennen.
Innere Ofenrückwand entfernen (siehe 19).
28
