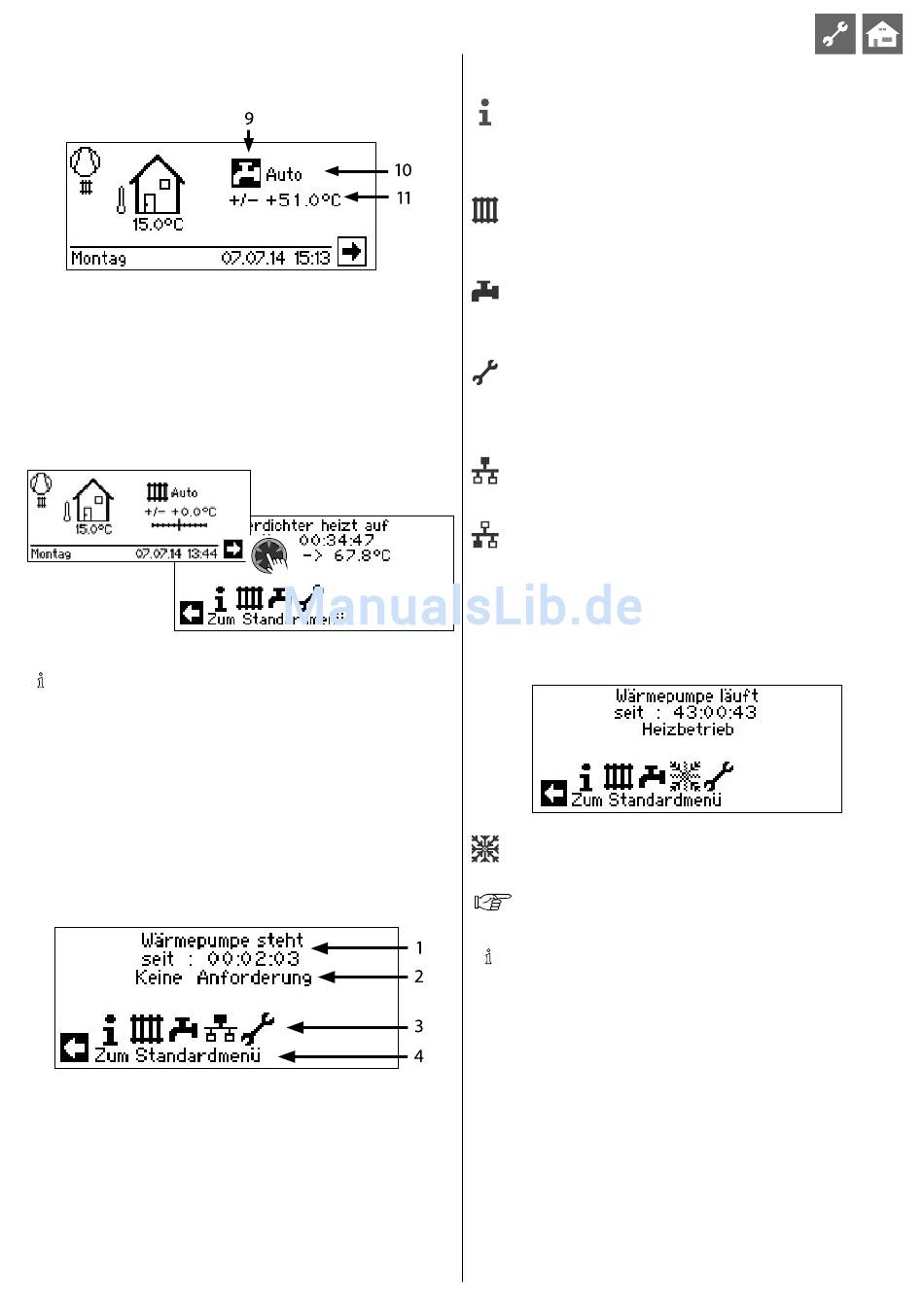

STANDARDBILDSCHIRM „TRINKWARMWASSER"
9 Symbol für Programmbereich „Trinkwarmwasser"
Zeigt, dass im Standardbildschirm Trinkwarmwasserfunktionen gesteuert werden.
10 Aktuelle Betriebsart der Trinkwarmwasserbereitung
Auto, Party, Ferien, ZWE oder Aus.
11 Solltemperatur der Trinkwarmwasserbereitung
WECHSEL ZUM NAVIGATIONSBILDSCHIRM
HINWEIS
Im Ausgangs- und Ruhezustand des Standardbildschirms ist
automatisch der Navigationspfeil angesteuert (hinterlegt).
Der Navigationsbildschirm
Der Navigationsbildschirm gibt eine Übersicht über die
verschiedenen
Programmbereiche
Wärmepumpenreglers.
BASISANZEIGE
1 Aktueller Betriebszustand der Wärmepumpe mit Zeitangabe
2 Ursache des aktuellen Betriebszustands oder Störungsmeldung
3 Symbole der Programmbereiche des Heizungs- und
Wärmepumpenreglers
4 Information zum angesteuerten Symbol.
Standardsymbole, die immer angezeigt werden, sind:
83055200bDE – Originalbetriebsanleitung (2.0/2.1) – Technische Änderungen vorbehalten.
des
Heizungs-
und
© ait-deutschland GmbH
Symbol für Programmbereich „Information und
Schnelleinstellung"
Betriebsinformationen und Bedienung der Anlage durch
Nutzer/-innen
Für alle Bediener freigegeben
Symbol für Programmbereich „Heizung"
Programmbereich zur Einstellung aller Parameter für
Heiz- und Mischkreis
Nur für Fachpersonal
Symbol für Programmbereich „Trinkwarmwasser"
Programmbereich zur Einstellung aller Parameter
für Trinkwarmwasserbereitung
Nur für Fachpersonal
Symbol für Programmbereich „Service"
Programmbereich zur Einstellung grundlegender System
parameter
Nur für autorisiertes Servicepersonal
In Teilen passwortgeschützter Bereich!
Symbol für Programmbereich „Parallelschaltung Master".
Verbindung bis zu 4 Wärmepumpen miteinander.
Nur für Fachpersonal.
Symbol für Programmbereich „Parallelschaltung Slave".
Nur für Fachpersonal.
ANZEIGE WEITERER PROGRAMMBEREICHE
Abhängig vom angeschlossenen Wärmepumpentyp kann der Na-
vigationsbildschirm folgende Programmbereichssymbole anzei-
gen:
Symbol für Programmbereich „Kühlung"
zu den Voraussetzungen der Darstellung des Symbols:
Seite 25, Programmbereich „Kühlung"
HINWEIS
Abhängig von Ihrer Anlage und von der Konfiguration des
Heizungs- und Wärmepumpenreglers können noch wei-
tere Programmbereichssymbole im Bildschirm dargestellt
werden.
9
