-5 °C
Tabellenfeld „Differenztemperatur"
Abgebildetes Beispiel besagt, dass Heizung im Nachtbe-
trieb um 5 °C im Vergleich zum Tagbetrieb abgesenkt wird.
HEIZKURVEN-ENDPUNKT FESTLEGEN
Rücklauf-Temperaturwert im Tabellenfeld „Heizkurven-Endpunkt" einstellen.
HINWEIS
Der Heizkurven-Endpunkt ist stets auf eine Außentem-
peratur von -20 °C bezogen. Kommt die Wärmepumpe
in einer Klimazone zum Einsatz, in der der Außentempe-
raturwert von -20 °C nicht erreicht wird, müssen Sie den
Heizkurven-Endpunkt mit der regionalen Normausle-
gungstemperatur abgleichen.
Seite 19, „Abgleich des Heizkurven-Endpunkts mit der
regionalen Normauslegungstemperatur"
HINWEIS
Die Temperaturwerte beziehen sich auf den Rücklauf. Bei
Vorlauftemperaturen müssen Sie die Spreizung abziehen.

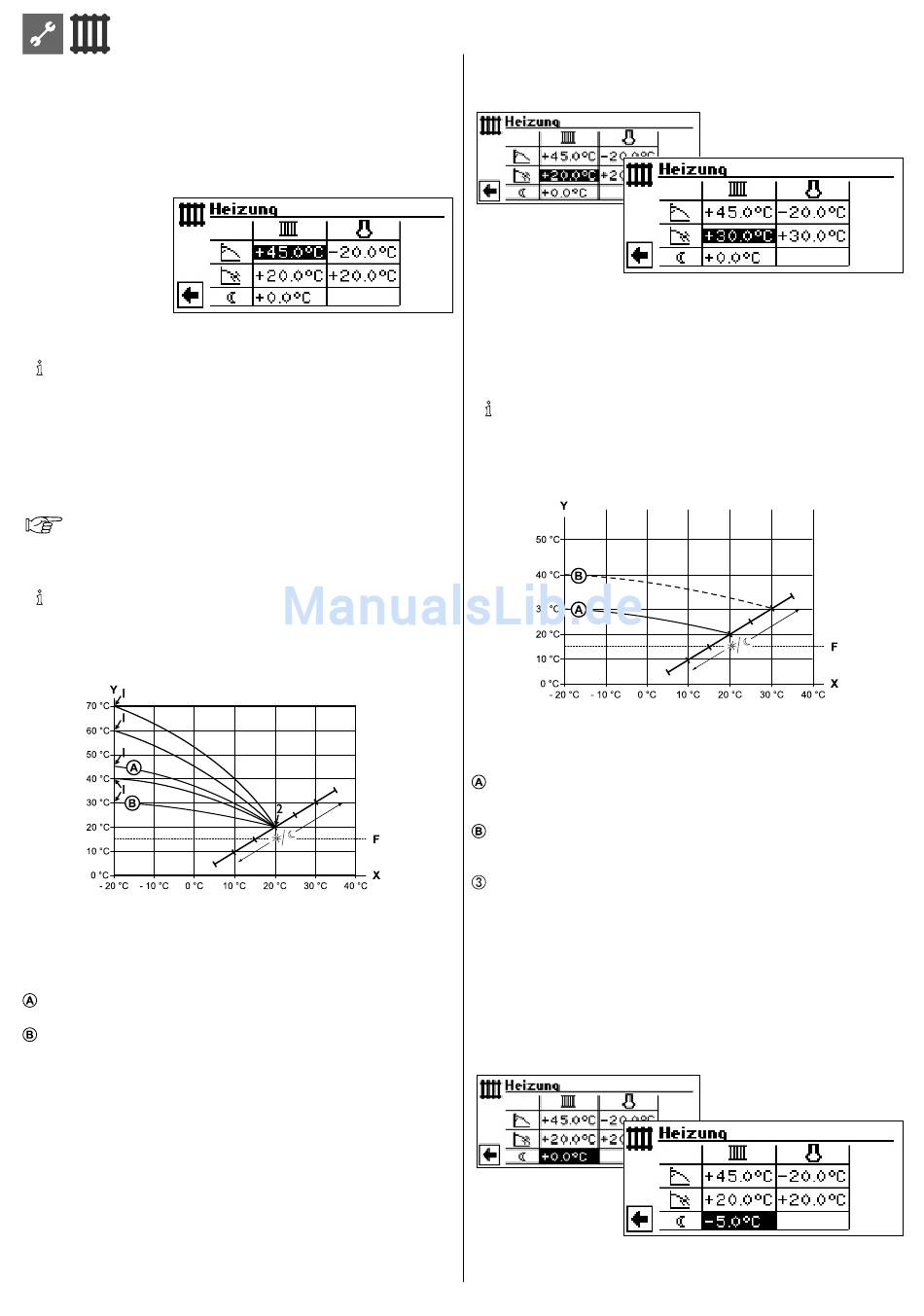

Beispieldiagramm:
X
Außentemperatur
Y
Rücklauftemperatur
1
Heizkurven-Endpunkt
2
Heizkurven-Fusspunkt
F
Frostschutz
Heizkurve mit Heizkurven-Endpunkt von 45 °C
Rücklauftemperatur (beispielsweise beim Einsatz von Heizkörpern)
Heizkurve mit Heizkurven-Endpunkt
von 30 °C Rücklauftemperatur (beispielsweise
beim Einsatz einer Fussbodenheizung)
jeweils bei -20 °C Außentemperatur sowie Heizkurven-Fusspunkt
von 20 °C Rücklauftemperatur bei +20 °C Außentemperatur.
Weitere Parameter („Parallelverschiebung", „Differenztempe-
ratur") einstellen oder Bildschirm ganz nach unten scrollen und
mit Seite 19, „Abgleich des Heizkurven-Endpunkts mit der
regionalen Normauslegungstemperatur" fortfahren.
18
PARALLELVERSCHIEBUNG FESTLEGEN
Rücklauf-Temperaturwert einstellen.
Eine Drehung nach rechts bewirkt eine Parallelverschiebung der Heizkurve um 0,5 °C
nach oben.
Eine Drehung nach links bewirkt eine Parallelverschiebung der Heizkurve um 0,5 °C
nach unten.
HINWEIS
Die Parallelverschiebung wirkt sich auf Tag- und Nachtbe-
trieb aus.
Beispieldiagramm:
X
Außentemperatur
Y
Rücklauftemperatur
F
Frostschutz
Heizkurve mit Heizkurven-Endpunkt
bei 30 °C Rücklauftemperatur und Heizkurven-
Fusspunkt bei 20 °C Rücklauftemperatur
Heizkurve nach Parallelverschiebung
um 10 °C nach oben verschoben.
Eingabe im Tabellenfeld „Parallelverschiebung" beenden.
Weitere
Parameter
len oder Bildschirm ganz nach unten scrollen und mit Sei-
te
19,
„Abgleich
regionalen Normauslegungstemperatur" fortfahren.
DIFFERENZTEMPERATUR FESTLEGEN
(ABSENKUNG HEIZUNG NACHTBETRIEB)
83055200bDE – Originalbetriebsanleitung (2.0/2.1) – Technische Änderungen vorbehalten.
(„Differenztemperatur")
des
Heizkurven-Endpunkts
einstel-
mit
der
© ait-deutschland GmbH
