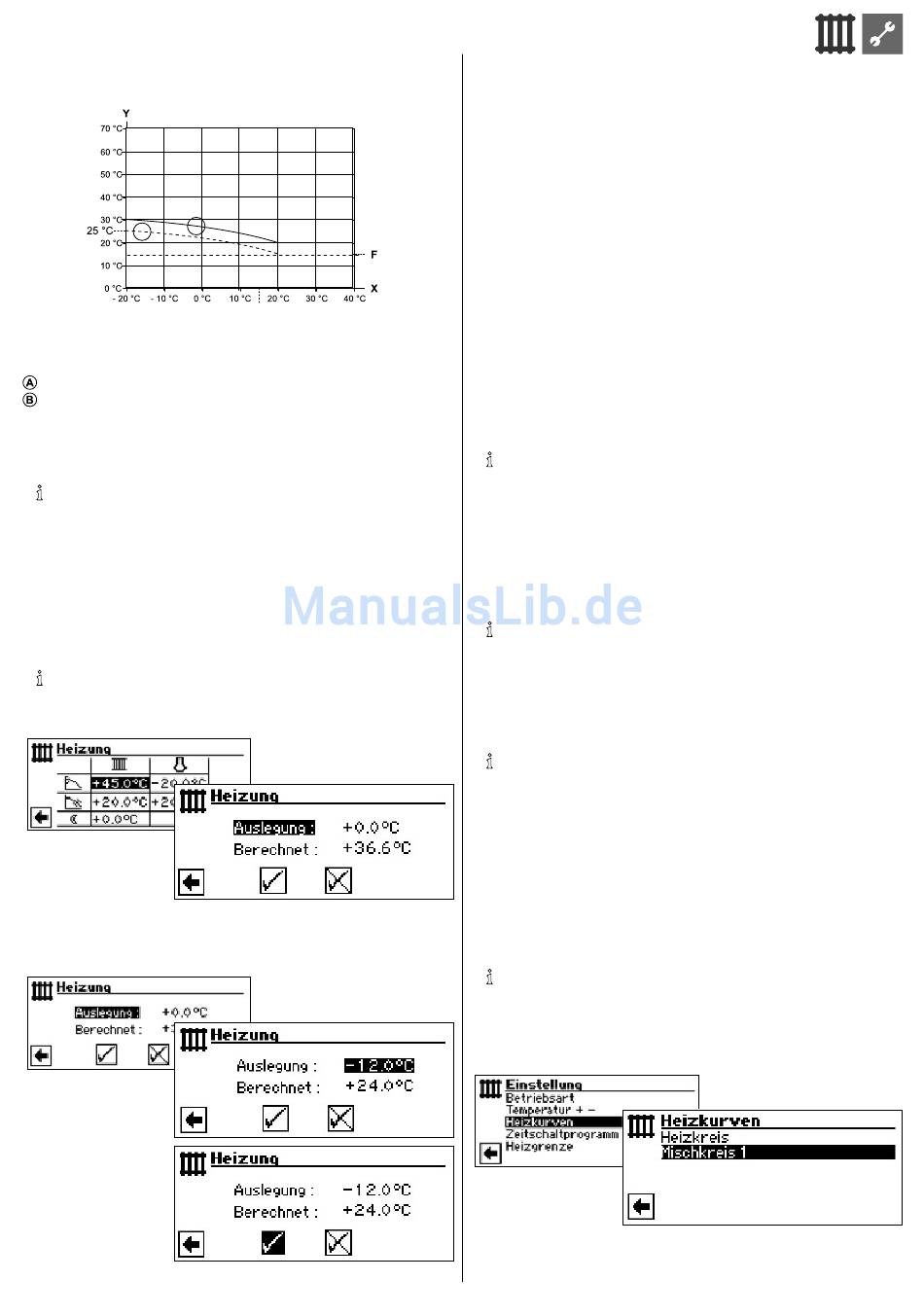

Beispieldiagramm:
A
B
15° C
X
Außentemperatur
Y
Rücklauftemperatur
F
Frostschutz
Heizkurve im Tagbetrieb
Um -5 °C parallel verschobene Heizkurve im Nachtbetrieb
Über den gesamten Bereich gesehen, liegt die Heizkurve im
Nachtbetrieb 5 °C unter der Heizkurve im Tagbetrieb.
HINWEIS
Arbeitet Ihre Anlage in der Betriebsart „Automatik", schal-
tet sie automatisch zwischen Tag- (Anhebung) und Nacht-
betrieb (Absenkung) um.
ABGLEICH DES HEIZKURVEN-ENDPUNKTS MIT DER
REGIONALEN NORMAUSLEGUNGSTEMPERATUR
HINWEIS
Nur erforderlich, wenn Heizkurve mit regionaler Normaus-
legungstemperatur abgeglichen werden soll.
Menüzeile „Auslegung"
Regionale Normauslegungstemperatur
Menüzeile „Berechnet"
Berechnete Rücklauftemperatur Heizkurven-End
punkt bei regionaler Normauslegungstemperatur
83055200bDE – Originalbetriebsanleitung (2.0/2.1) – Technische Änderungen vorbehalten.
Das Programm des Heizungs- und Wärmepumpenreglers be-
rechnet nun die bei -12 °C tatsächliche Rücklauftemperatur für
den Heizkurven-Endpunkt und zeigt sie im Menüfeld „Berech-
net" an. Im Beispiel +24,0 °C:
Entspricht die berechnete Rücklauftemperatur der von Ihnen ge-
wünschten Rücklauftemperatur, können Sie das Menü verlassen.
Soll die Anlage jedoch eine andere Rücklauftemperatur fahren, in
der Tabellenzeile „Heizkurven-Endpunkt" das Tabellenfeld „Heiz-
kurven-Endpunkt" ansteuern, auswählen und Rücklauf-Tempera-
turwert nach oben oder nach unten ändern (je nachdem, ob ein
höherer oder niedrigerer Wert gewünscht ist).
Anschließend den hinter dem Menüfeld „Berechnet" angezeigten
Temperaturwert prüfen.
Diese Vorgehensweise solange wiederholen, bis der berechnete
Wert der von Ihnen gewünschten Rücklauftemperatur entspricht.
Schließlich die Eingaben speichern und das Menü verlassen.
HINWEIS
Eine exakte Übereinstimmung des berechneten Werts mit
der gewünschten Rücklauftemperatur ist kaum möglich,
da Sie im Menüfeld „Heizkurven-Endpunkt" den Rücklauf-
Temperaturwert nur in 0,5 °C-Schritten einstellen können.
Akzeptieren Sie eine Rücklauftemperatur, die der von Ih-
nen gewünschten am nächsten kommt.
HINWEIS
Eine sinnvolle Einstellung der Heizkurve ist unerlässlich für
eine energieoptimierte Betriebsweise der Wärmepumpe.
Eine zu hoch eingestellte Heizkurve erhöhrt den Gesamt-
energiebedarf der Anlage!
HINWEIS
Die Einstellung für den Heizkreis regeln das tempera-
turabhängige Zu- und Abschalten der Wärmepumpe.
EINSTELLEN DER HEIZKURVEN DES
MISCHKREISES 1
HINWEIS
Der Menüzugriff auf die Heizkurven des Mischkreises 1
ist nur möglich, wenn in der Anlage ein Mischer installiert
und Mischkreis 1 in der Systemeinstellung als „Entlade"-
Mischkreis definiert ist.
