„Parallelschaltung"
HINWEIS
Der Parallelbetrieb ist bei leistungsgeregelten Luft/Wasser
Wärmepumpen und beim Hydraulikmodul 2 nicht möglich!
Die Parallelschaltung dient dazu, bis zu vier Wärmepumpen mitei-
nander zu verbinden, damit diese an ein gemeinsames Heizungs-
system angeschlossen werden können.
Eine dieser Wärmepumpen (Master-WP) übernimmt die Regelung
der gesamten Heizungsanlage.
An diese Wärmepumpe muss zwingend ein Außenfühler und der
zugehörige Regelfühler (Rücklauffühler) des Heizungssystems an-
geschlossen werden.
Zusätzlich kann nur diese Wärmepumpe einen zweiten Wärmeer-
zeuger (ZWE) ansteuern.
Zur Trinkwarmwasserbereitung kann jede Slave-Wärmepumpe
des Systems genutzt werden. Um mit einer Wärmepumpe des
Parallelverbundes Trinkwarmwasser zu bereiten, muss der zu-
gehörige Trinkwarmwasserfühler an die jeweilige Wärmepum-
pe angeschlossen werden. Außerdem ist dann der Anschluß des
VERBINDUNG
Die Wärmepumpen werden miteinander über die Ethernet-Schnittstelle und einem Hub oder „Switch" (nicht im Lieferumfang!) ver-
bunden.

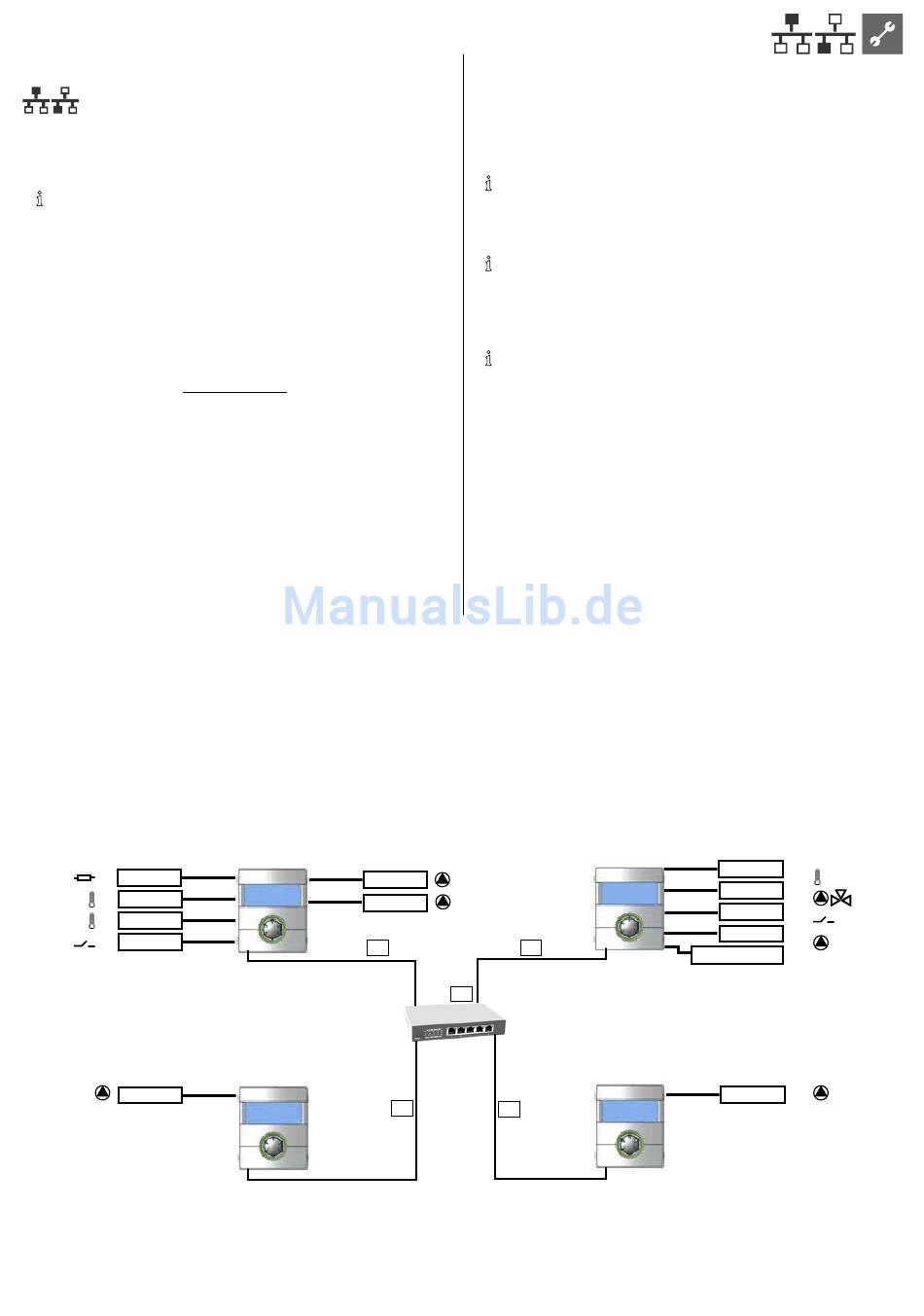

Beispiel 1:
4 Wärmepumpen für Heizung, 1 Wärmepumpe ist für Trinkwarmwasser zuständig
ZWE 1
TA
TRL
ext
EVU
ZUP
83055200bDE – Originalbetriebsanleitung (2.0/2.1) – Technische Änderungen vorbehalten.
A
ZUP
HUP
2
D
2
© ait-deutschland GmbH
EVU-Kontaktes auch an diese Wärmepumpe nötig! Während die-
se Wärmepumpe Trinkwarmwasser bereitet, ist sie aus dem Re-
gelverbund ausgegliedert und wird nicht von der Master-WP da-
zugeschaltet.
HINWEIS
Der Parallelbetrieb ist nur möglich, wenn alle eingebun-
denen Wärmepumpen dieselbe Verdichteranzahl haben!
HINWEIS
Die EVU-Sperre muss grundsätzlich an der Master-Wärme-
pumpe und an der Wärmepumpe, die für Trinkwarmwas-
serbereitung zuständig ist, angeschlossen werden!
HINWEIS
Es gibt nur EINEN Master pro Parallelschaltung.
Die einzelnen Stufen eines Parallelverbundes werden so ange-
steuert, dass erst jeweils der erste Verdichter aller Wärmepumpen
läuft, bevor ein zweiter Verdichter einer Wärmepumpe zugeschal-
ten wird.
Die einzelnen Verdichterstufen können nicht außentempera-
turabhängig gesperrt werden.
Die Master-WP schaltet aufgrund der Betriebsstunden der einzel-
nen Geräte immer diejenige Stufe zu, welche am wenigsten Lauf-
zeit aufweist.
B
2
1
C
2
TWW
BUP
EVU
ZUP
ZWE 1/2
TDI
ZUP
27
