9 Anhang
IPT-1*, Gewindeanschluss

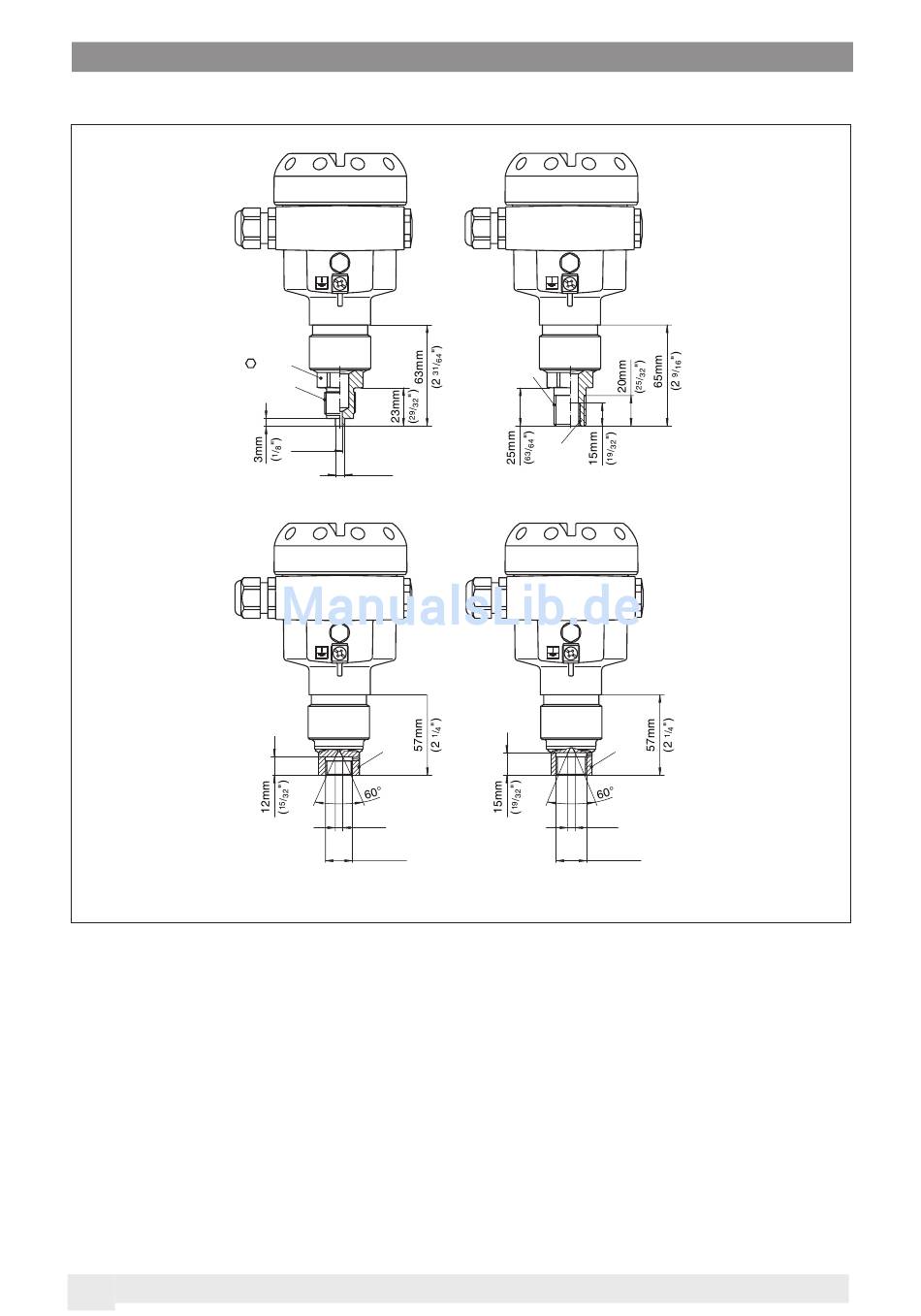

Abb. 22: IPT-1* GD = G½ EN 837, ND = ½ NPT, ML = M16 x 1,5 innen, MI = M20 x 1,5 innen
46
SW27
G ½ A
ø 3mm
( ")
/
1
8 ø 6mm
( ")
/
15
64
GD
SW27
ø 4,8
( ")
3 /
16
M 16x1,5
ML
WIKA Betriebsanleitung - Prozessdrucktransmitter IPT-1*
½"NPT
¼"NPT
ND
SW27
ø 4,8
( ")
3 /
16
M 20x1,5
MI
