5 An die Spannungsversorgung anschließen
Klemmraum Gehäuse-
sockel
Anschlussplan externe
Elektronik

Einschaltphase

18

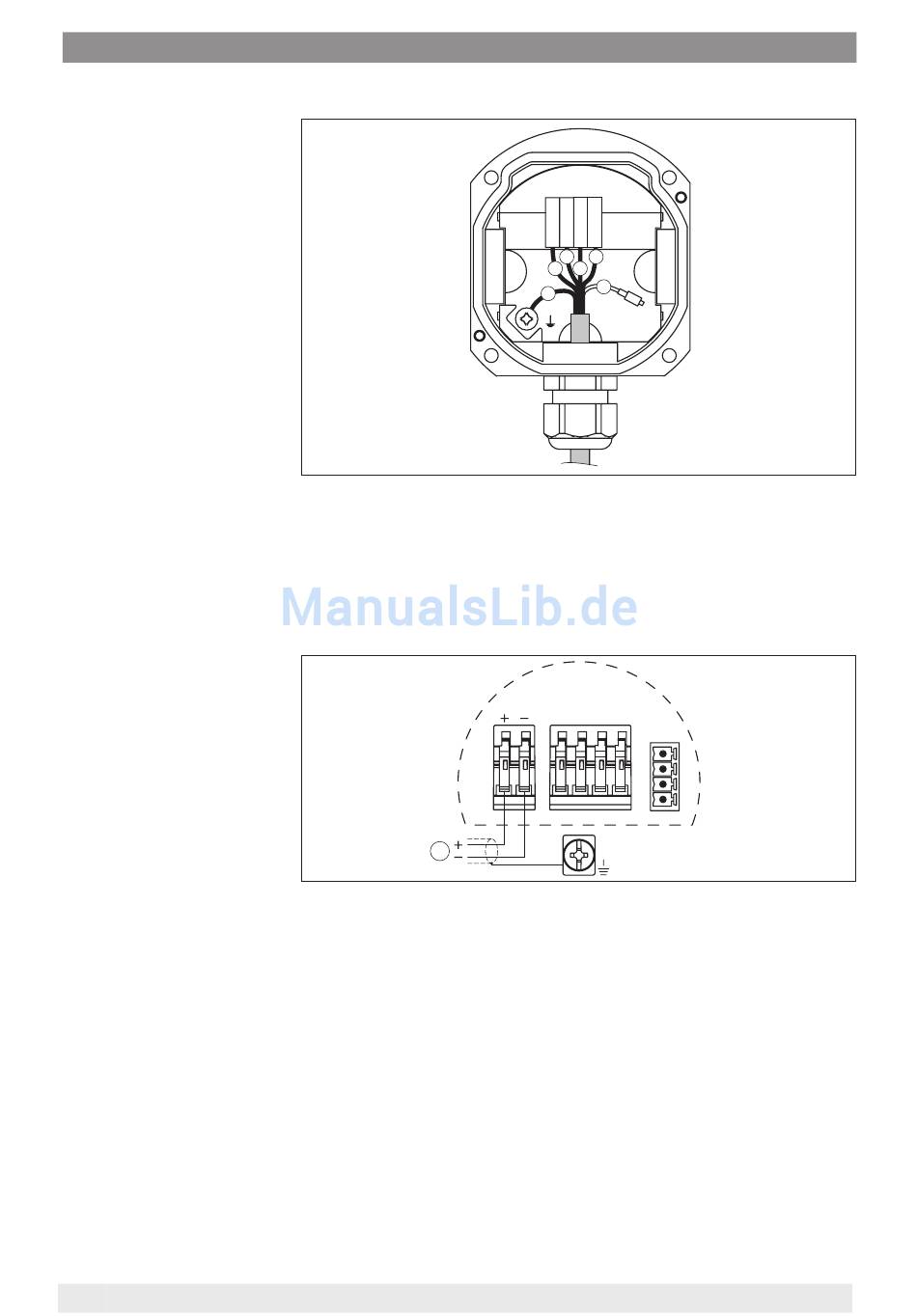

Abb. 10: Anschluss des Sensors im Gehäusesockel
1 Braun
2 Blau
3 Gelb
4 Weiß
5 Abschirmung
6 Druckausgleichskapillare
1
Abb. 11: Anschlussplan externe Elektronik
1 Spannungsversorgung
5.5 Einschaltphase
Nach dem Anschluss des IPT-1* an die Spannungsversorgung bzw.
nach Spannungswiederkehr führt das Gerät zunächst ca. 30 Sekun-
den lang einen Selbsttest durch:
•
Interne Prüfung der Elektronik
•
Anzeige des Gerätetyps, der Firmwareversion sowie des Sensor-
TAGs (Sensorbezeichnung)
•
Ausgangssignal springt kurz (ca. 10 Sekunden) auf den eingestell-
ten Störstrom
WIKA Betriebsanleitung - Prozessdrucktransmitter IPT-1*
1 2 3 4
2 4
1 3
6
5
Display
I 2 C
1 2 5 6 7 8
