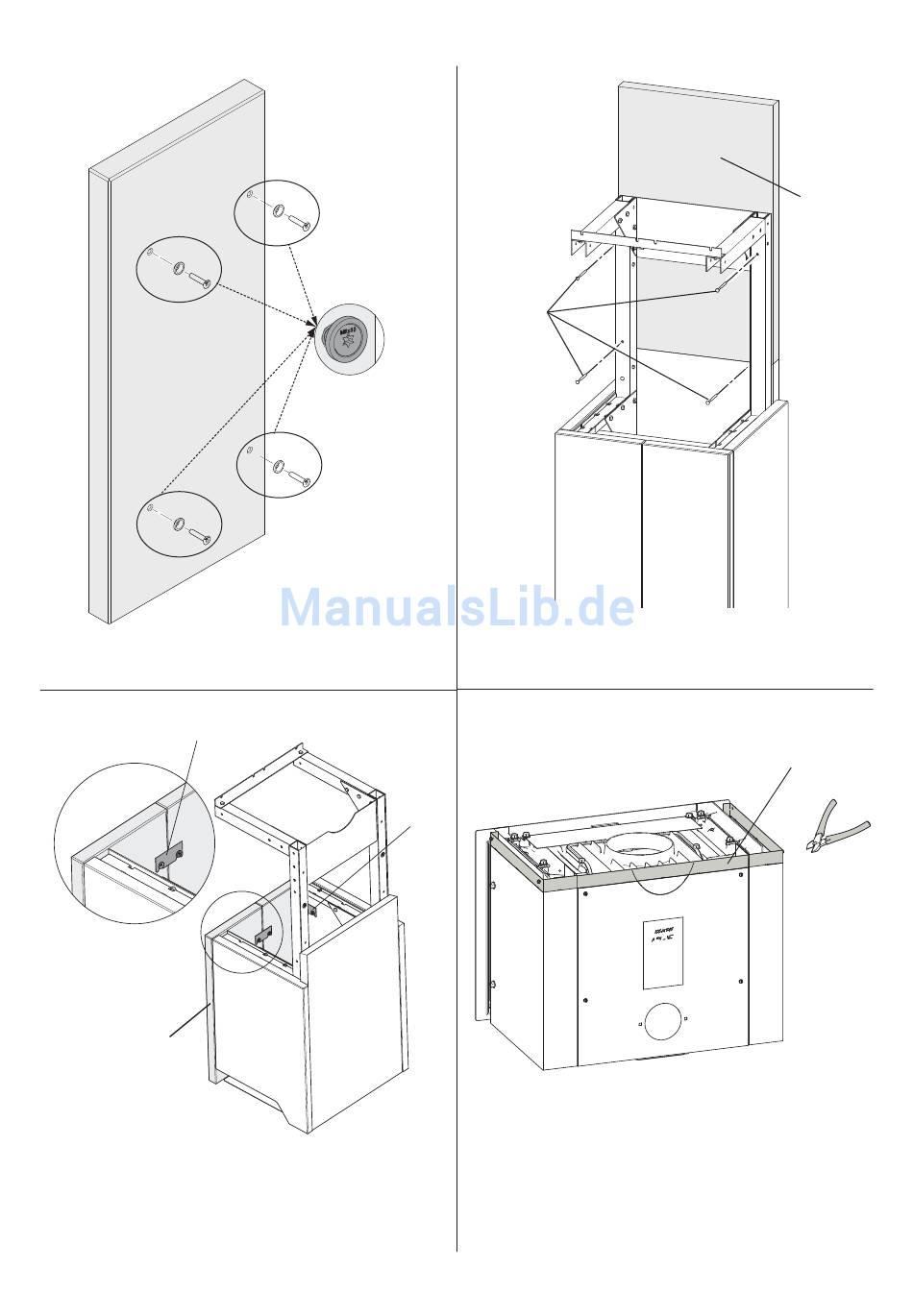

Fig.14
A
A
• Insérez les vis dans les panneaux avant de la pierre en
Soapstone
Fig. 15
B
A
Fixez les éléments avant en pierre ollaire (Fig. 15A) au châssis
•
avec les supports (Fig. 15 B/C). Assurez-vous que les pierres
en façade sont réglées et que le résultat visuel est correct.
• Si le panneau avant est plus bas que les panneaux latéraux,
il est possible de le régler avec des rondelles placées entre le
sol et le bas du panneau avant
A
B
A
C
Fig. 16
B
Fixez la plaque pare-feu Jøtul JGFW -5 en position (Fig. 16A)
•
avec quatre vis (Fig. 16B).
Fig. 17 - 1
Les boucliers thermiques supérieur et externe (A) et externe
•
doivent être retirées. Découpez les avant-trous (Fig. 9 dans
le manuel principal de l' I 520).
FRANCAIS
A
A
