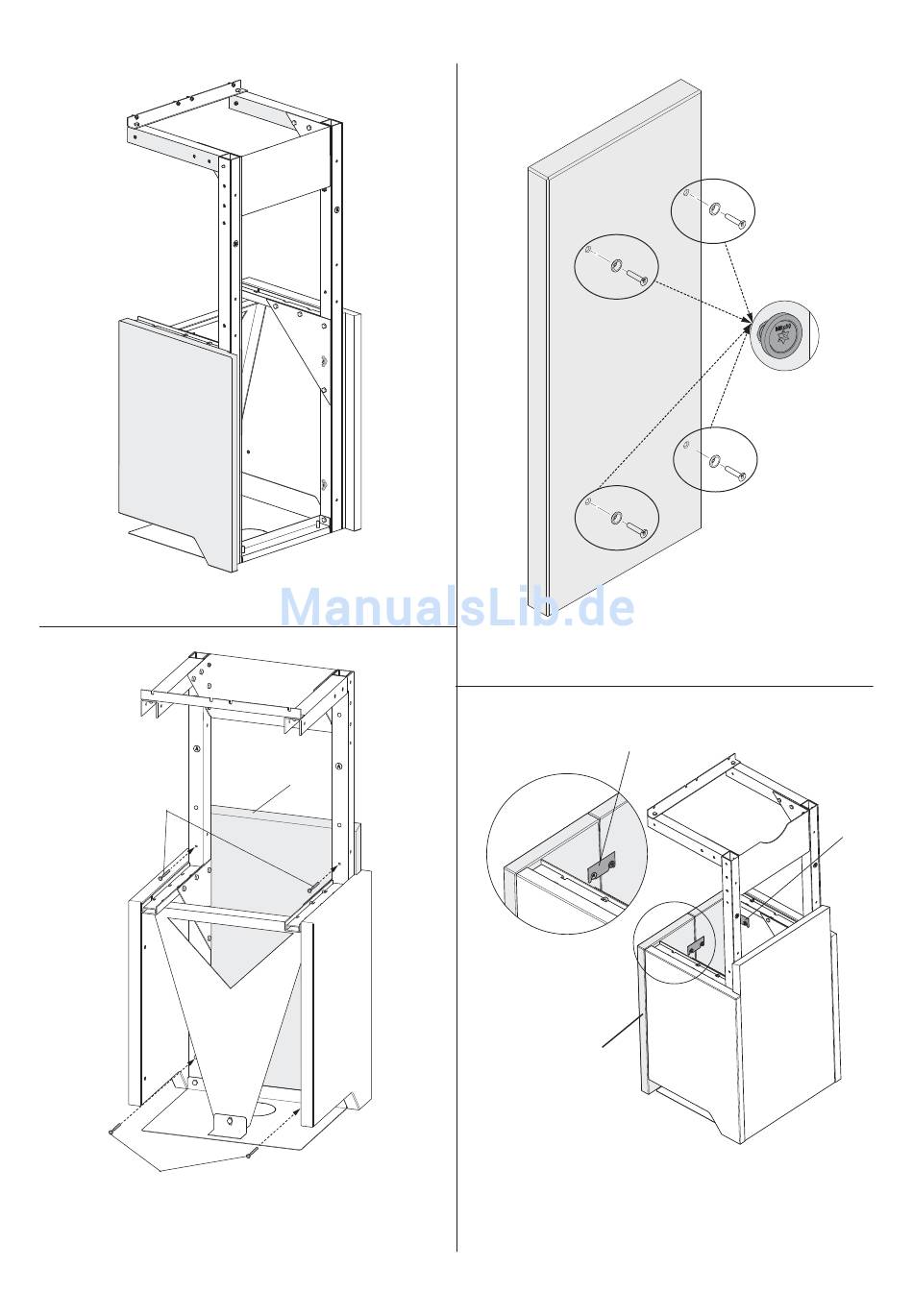

Fig. 12
Fest klebersteinen på den andre siden av rammen (se fig. 10
•
og fig. 11).
Fig. 13
B
B
Fest Jøtul JGFW-5 brannmursplate (Fig 13A) med fire skruer
•
(Fig. 13B). NB Hvis produktet skal stilles opp mot brannmur
kan ikke skruer benyttes. Platen må da limes fast.
A
Fig.14
A
A
• Sett inn skruene i kleberfrontplatene.
Fig. 15
B
A
Fest klebersteinfrontene (Fig. 15A) til ramme med braketter
•
(Fig. 15 B/C).
• Kontroller at klebersteinsfrontene er i vater, og at det visuelt
ser riktig ut. Hvis Frontplatene blir for lave i forhold til
sideplatene, må dette rettes opp ved å legge noe mellom
frontplatene og gulvet.
NORSK
A
B
A
C
