Jotul FS 175 Bedienungsanleitung

Inhalt
1.0 Behördliche Aufl agen.................................. 43
2.0 Technische Daten der Brennkammer ......... 43
3.0 Sicherheit ................................................... 46
4.0 Vor der installation ..................................... 47
5.0 Installation .................................................. 47
6.0 Agbeschlossene installation ....................... 48
7.0 Zusatzausstattung ...................................... 48
8.0 Recycling .................................................... 48
Installationszeichnungen ............................ 56
Auf allen Produkten ist ein Schild
Product:
Jøtul
mit der Seriennummer und dem
Room heater fired by solid fuel
Baujahr angebracht. Schreiben
Standard :
Minimum distance to adjacent combustible materials:
Sie diese Nummer an die in
Minimum distance to adjacent combustible materials:
Emission of CO in combustion products
:
Flue gas temperature :
den Aufstellungsanweisungen
Nominal heat output :
Efficiency :
Operation range :
angegebene Stelle.
Fuel type :
Operational type :
The appliance can be used in a shared flue.
Country Classification Certificate/ Approved by
N e n n e n S i e i m m e r d i e s e
standard
Norway Klasse II
Seriennummer, wenn Sie sich an
SP Sveriges Provnings- och
SP
Sweden OGC
Forskningsinstitut AB
den Händler oder an Jøtul wenden.
SP Swedish National
Testing and Research
EUR Intermittent EN
Institute
Follow user`s instructions. Use only recommended fuels.
Montage- und Bedienungsanleitung beachten.
Verwenden Sie nur empfohlenen Brennstoffen.
Respectez les consignes d'utilisation. Utilisez uniquement
les combustibles recommandés.
Serial no: Y-xxxx, Year: 200x Serial no.
Manufacturer: 221546
Jøtul AS
POB 1441
N-1602 Fredrikstad
Norway
1.0 Behördliche Aufl agen

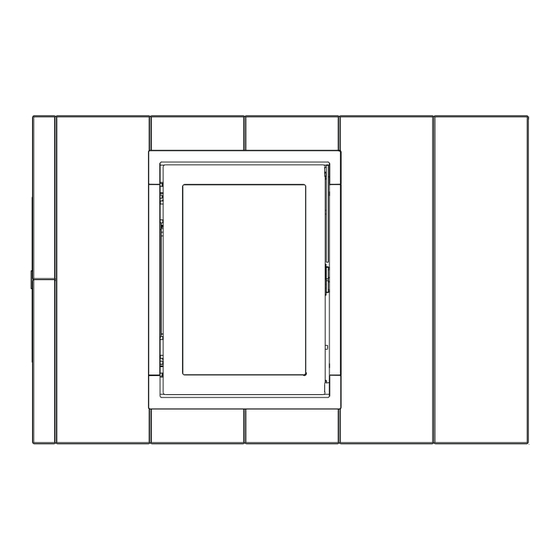

Jøtul FS 175 ist ein freistehendes Produkt aus Speckstein,
das Jøtul I 520 als Brennkammer verwendet. Das Produkt
kann an brennbaren Wänden aufgestellt werden. Dabei sind
die angegebenen Abstände auf Abb. 1a einzuhalten.
Die Kamininstallation muss gemäß den geltenden
nationalen Gesetzen und Regelungen erfolgen. Bei der
Produktinstallation müssen alle lokalen und nationalen
Bestimmungen sowie
eingehalten werden.
Bei der örtlichen Baubehörde erhalten Sie Informationen zu
Einschränkungen und Aufl agen bei der Installation.
Die Installation darf erst nach Abnahme und Freigabe durch
eine autorisierte Instanz in Betrieb genommen werden.
Das Produkt ist als freistehender Kaminofen gemäß EN
13240 getestet und dokumentiert.
2.0 Technische Daten der
Brennkammer
Material:
Oberfl ächenbehandlung: Schwarze Farbe
Brennstoff typ:
Max. Scheitlänge:
Rauchabzug:
Rauchgasrohrabmessungen: Ø 150 mm
Ungef. Gewicht:
Optionales Zubehör:
Produktabmessungen,
Abstände
Technische Daten gemäß EN 13229:
Nennheizleistung:
Wirkungsgrad:
CO-Emissionen (13% O2):
CO-Emissionen (13% O2):
OGC-Emissionen (13% O2):
Staubemissionen (13% O2):
Rauchgastemperatur:
Rauchgasdurchfl uss:
Schornsteinzug, EN 13229:
Empfohlener Zug mit Rauchabzug: 16-18 Pa
Brennstoff verbrauch:
Anmachholzmenge: nominell
Max. Anmachholzmenge:
Betrieb:
Partikelemissionen
gemäß NS 3059:
Als periodischer Betrieb wird der normale Gebrauch
eines Kamins bezeichnet. Zum Nachheizen des Feuers
muss also Holz nachgelegt werden, sobald das vorherige
Holz zu Asche verbrannt ist.
DEUTSCH
europäischen Richtlinien
Gusseisen
Holz
50 cm
Abzug an der Oberseite oder
90°-Knick.
110 + 230| kg
Adapter für Außenluftanschluss
und Außenluftschlauchsatz
Ø 80 mm
Siehe Abb. 1a
7 kW
77%
0,07%
884 mg/Nm3
60 mg/Nm3
14 mg/Nm3
305°C
7,1 g/s
12 Pa
2,3 kg/h
1,7 kg
Jeweils 3,4 kg und
3,8 kg/h
Periodisch
1,88 g/kg trockenes Holz
mit
43
