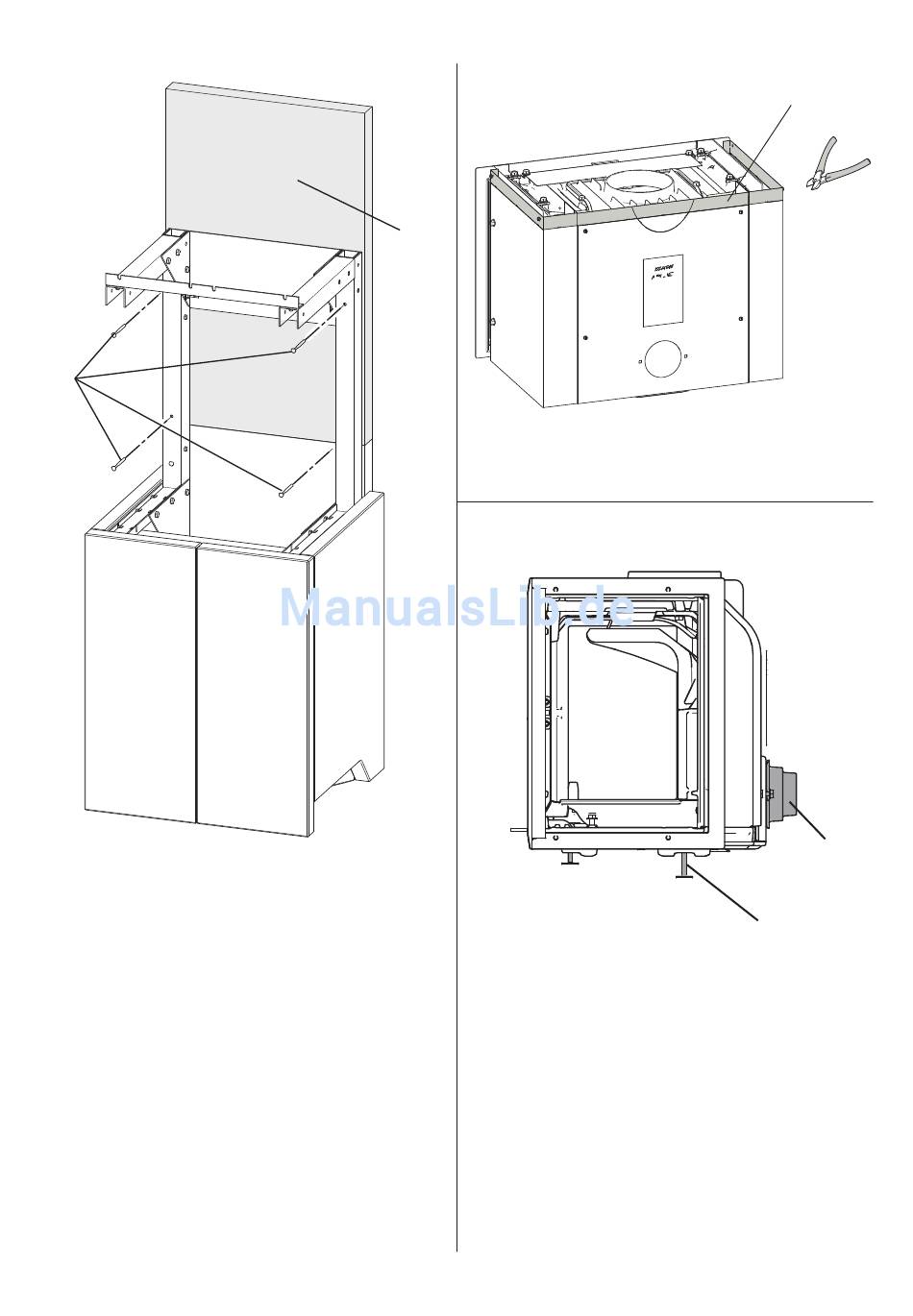

Fig. 16
B
Fest Jøtul JGFW-5 brannmursplate (A) med fire skruer (B).
•
NB Hvis produktet skal stilles opp mot brannmur, kan ikke
skruer benyttes. Platen må da limes fast
14
Fig. 17-1
A
Toppen (A) av den ytre skjermplaten må fjernes. Klipp av
•
utslagsdelen i perforeringen.
Fig. 17-2
Juster høyde på stillskruene (Fig. 13; 14; 15; 16; 17; 18; 22; 23; 24;
•
25 og 26 i hoved manualen for Jøtul I 520)
De to bakerste stillskruene (Fig. 17- 2 A) skrues ut så langt det
•
går (dette gjør det lettere å sette brennkammeret på plass i
omrammingen). NB! Når brennkammeret står på plass, skrues
stillskruene tilbake.
Uteluftstilkobling (Fig. 17-2 B) må flyttes fra baksiden til
•
undersiden (Se hovedmanual for Jøtul I 520 Fig. 3 og 4).
Indre skjermplate må fjernes (Fig. 6 t.o.m. Fig. 8 i hovedmanual
•
for Jøtul I 520).
NB: Ikke monter delene før brennkammeret er satt inn i
omrammingen
A
B
A
