Bild 9
A
B
C
D
C
D

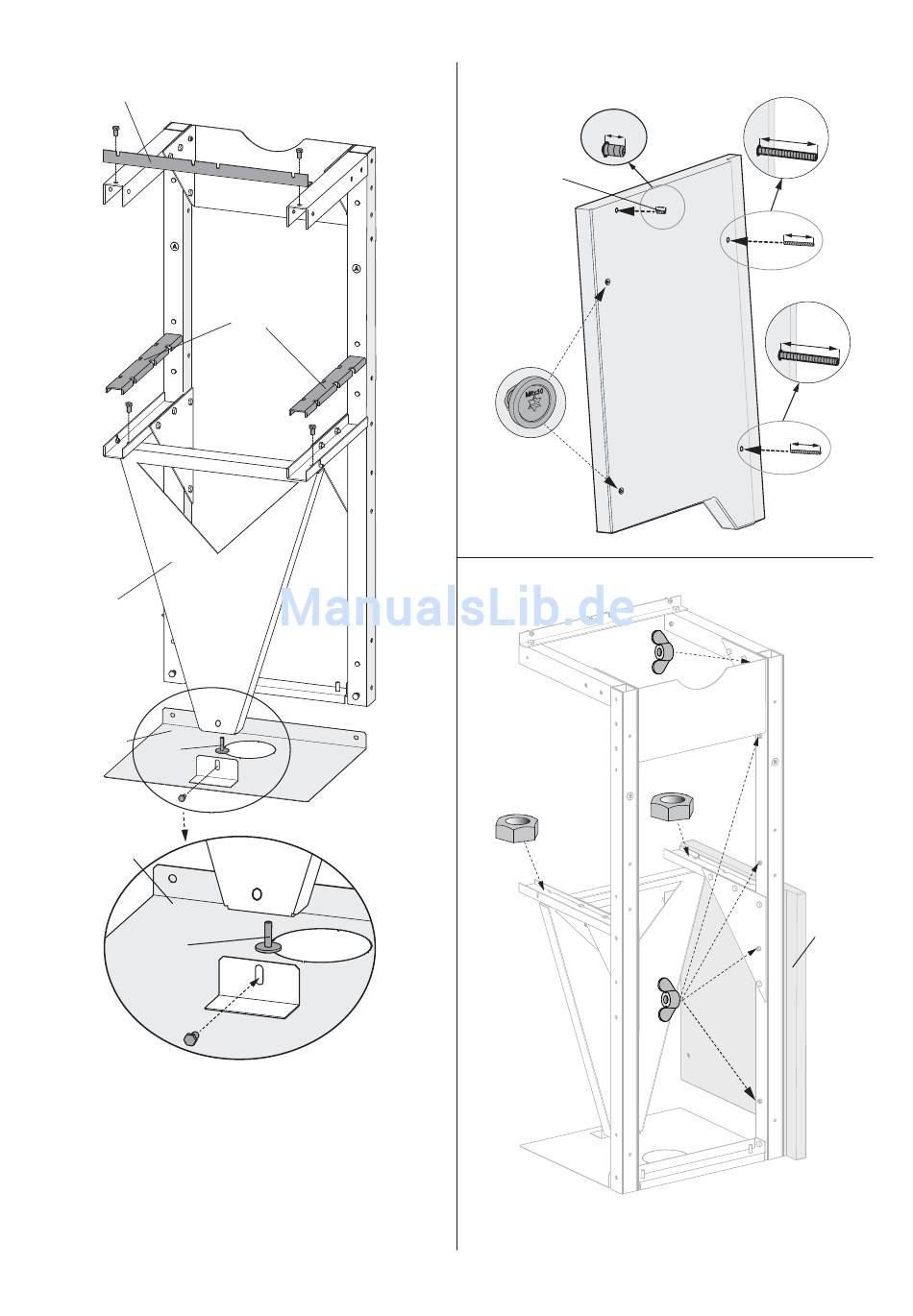

Skruva fast toppkonsolen (bild 9A) i de övre U-profilerna
•
(använd två skruvar).
Skruva fast den främre konsolen (bild 9B) i de mittre
•
U-profilerna (använd två skruvar).
Skruva fast bottenkonsolen (bild 9C) i den främre konsolen
•
(bild 9B) och i bottenkonsolen (bild 8F) (använd två skruvar).
Skruva in höjdjusteringsbenen (bild 9D) i den främre konsolen
•
(bild 9B).
Placera glidskenorna (bild 9E).
•
E
Bild 10
B
12 mm
C
A
Bild 11
C
B
• Fäst alla täljstensstyckena (A) på U-profilerna (B) med muttrar
och vingmuttrar (C).
• Skruva fast täljstensstyckena i ramen (inte för hårt) .
SVENSKA
B
60 mm
A
25 mm
70 mm
B
60 mm
A
70 mm
B
C
A
