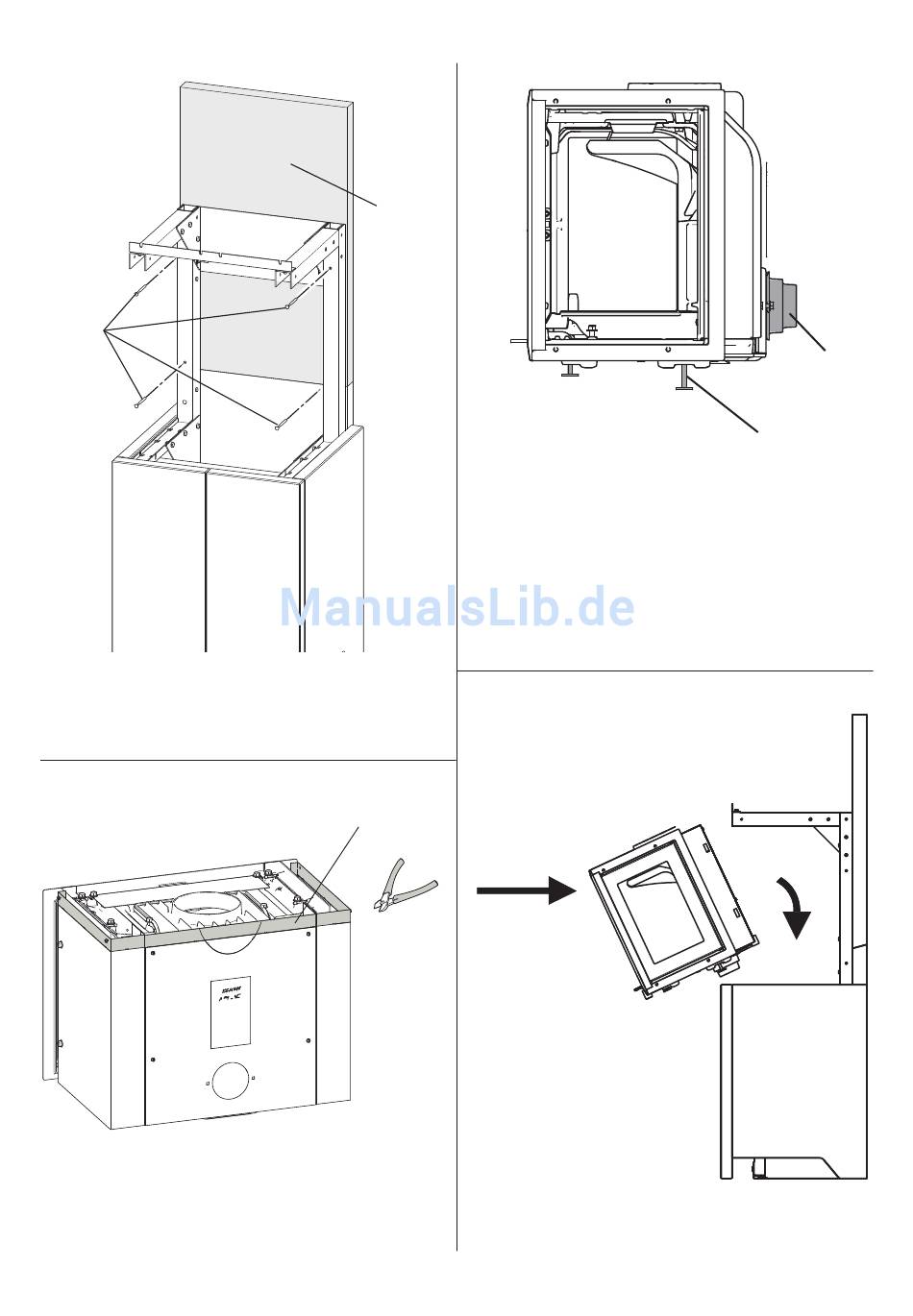

Bild 16
B
• Skruva fast Jøtul JGFW-5 brandmursplatta (bild 16A)
(använd fyra skruvar) (bild 16B). OBS! Skruva inte fast
brandmursplattan om produkten ska ställas mot brandmur
– limma fast den
Bild 17 - 1
Avlägsna toppen (A) på värmeskölden. Klipp i perforeringen
•
och avlägsna plåten (bild 9 i bruksanvisning för insatsen).
Bild 17 - 2
A
Justera höjden med ställskruvarna (bild 13, 14, 15, 16, 17, 18, 22,
•
23, 24, 25 och 26 i bruksanvisning för insatsen (Jøtul I 520)
Skruva ut de bakre ställskruvarna (bild 17A) så långt det går
•
(detta underlättar montering av insatsen i omramningen).
OBS! När insatsen är på plats, skruvas ställskruvarna tilbaka
igen.
Flytta friskluftsanslutningen (bild 17B) från baksidan till
•
undersidan (se bild 3 och 4 i bruksanvisning för insatssen).
Avlägsna värmeskölden (bild 6–8 i bruksanvisning för insatsen).
•
OBS! Montera alla delar först när insatsen är på plats i
omramningen.
Bild 18A
A
• Lyft insatsen på plats i omramningen.
• (skydda täljstenen genom att lägga papp, trä eller annat skydd
mellan den och omramningen).
SVENSKA
B
A
