INBETRIEBNAHME
Stromzufuhr: Der Pro Par56 CWWW von American DJ® verfügt über ein elektronisches Vorschaltgerät, das
automatisch die Stromspannung erkennt, sobald es an die Stromzufuhr angeschlossen wird. Mit dem
elektronischen Vorschaltgerät müssen Sie sich keine Sorgen über die Spannung in Ihrer Steckdose machen,
diese Einheit kann überall angeschlossen werden. Vergewissern Sie sich außerdem, dass die nur die dem
Gerät beigefügten I.E.C. Stromkabel benutzen.
DMX-512: DMX steht für Digital Multiplex. Dies ist ein internationales Steuerprotokoll, das zur Kommunikation
zwischen intelligenten Scheinwerfern und der Steuerung benutz wird. Der DMX Controller sendet DMX
Steuerungsdaten von dem Controller zu dem Scheinwerfer. DMX Daten werden als serielle Daten von
Scheinwerfer zu Scheinwerfer via DATA „IN" und DATA „OUT" XLR Anschlüssen verschickt. Diese
Anschlüsse befinden sich auf allen DMX Scheinwerfern (auf den meisten Controllern befinden sich nur DATA
„OUT" Anschlüsse).
DMX-512 Verlinkung: DMX ist ein Protokoll, dass es ermöglicht alle Typen und Modelle verschiedener
Hersteller zu verbinden und durch einen einzigen Controller zu steuern - sofern alle Scheinwerfer und der
Controller DMX konform sind. Um den korrekten DMX Datentransfer bei der Nutzung mehrerer DMX
Scheinwerfer sicherzustellen, versuchen Sie den kürzest möglichen Kabelweg zu nutzen. Die Reihenfolge, in
der die Scheinwerfer in der DMX Verkettung verbunden werden, hat keinen Einfluss auf die DMX Adressen.
Zum Beispiel: Wenn einem Scheinwerfer die Adresse 1 zugeteilt wird, kann er beliebig in der DMX Linie
positioniert werden, ob am Anfang, am Ende oder irgendwo in der Mitte. Wenn ein Scheinwerfer die DMX
Adresse 1 zugeteilt bekommt, weiß die Steuerung wohin die für die Adresse 1 bestimmten DATEN zu
verschicken sind, unabhängig davon, wo sie in der DMX Verkettung positioniert ist.
Datenkabel (DMX Kabel) Anforderungen (Für den DMX Betrieb): Der Pro Par56 CWWW kann mithilfe des
DMX-512 Steuerprotokolls gesteuert werden. Der Pro Par56 CWWW kann als Gerät mit 3 oder 4 DMX-
Kanälen gesteuert werden. Die DMX Adresse wird auf dem Paneel der Rückseite des Pro Par56 CWWW
eingestellt. Ihre Anlage und Ihr DMX Controller benötigen zugelassene DMX-512
Datenkabel mit 110 Ohm für den Dateneingang und den Datenausgang. Wir empfehlen
Accu-Cable DMX Kabel. Vergewissern sie sich, wenn sie ihre eigenen Kabel herstellen,
dass sie abgeschirmte 110-120 Ohm Standartkabel nutzen (Diese Kabel können in
bereits fast allen Geschäften für Ton- und Lichttechnik gekauft werden). Ihre Kabel
sollten einen männlichen und einen weiblichen Cinch-Stecker an jeweils einen der
beiden Enden haben. Achten sie auch darauf, dass DMX Kabel eingeschleift sein
müssen und sich nicht teilen dürfen.

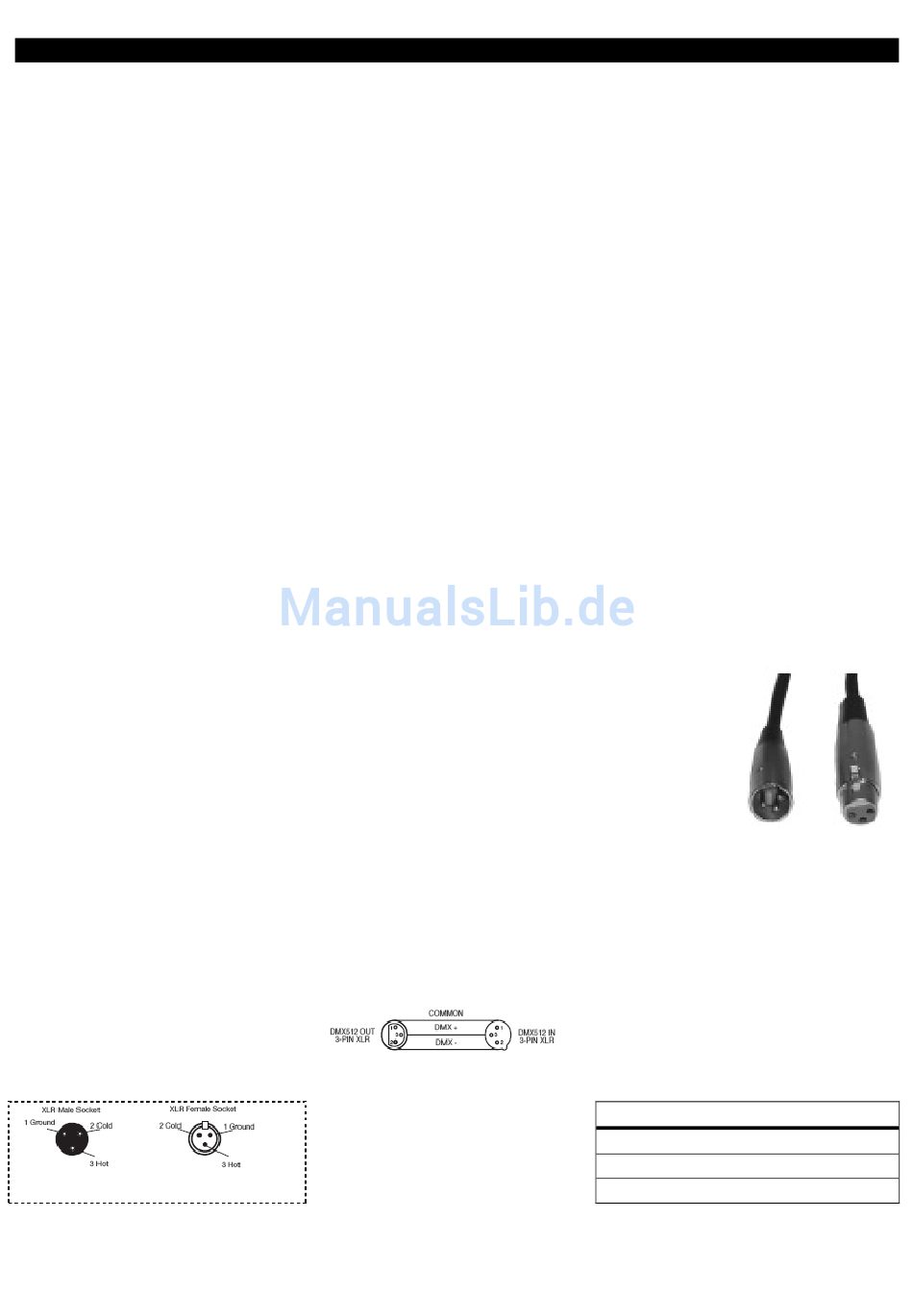

Beachten Sie: Befolgen Sie die Abbildungen zwei und drei, wenn Sie Ihre eigenen Kabel herstellen. Benutzen
Sie nicht die Erdungsöse des Cinch-Steckers. Sie dürfen weder die Abschirmleitung des Kabels mit der
Erdungsöse verbinden, noch dürfen Sie es zulassen, dass die Abschirmleitung das Cinch-Gehäuse berührt.
Das
Erden
des
A.D.J. Supply Europe B.V. – www.americandj.eu – Pro Par56 CWWW Bedienungsanleitung Seite 5
Schildes
könnte
zu
Abbildung 3
einem
Kurzschluss
Abbildung 2
oder
zu
Fehlfunktionen
Cinch Pin Konfiguration
Pin1 = Erdung
Pin2 = Signalader (negativ)
Pin3 = Signalader (positiv)
Abbildung 1
führen.
