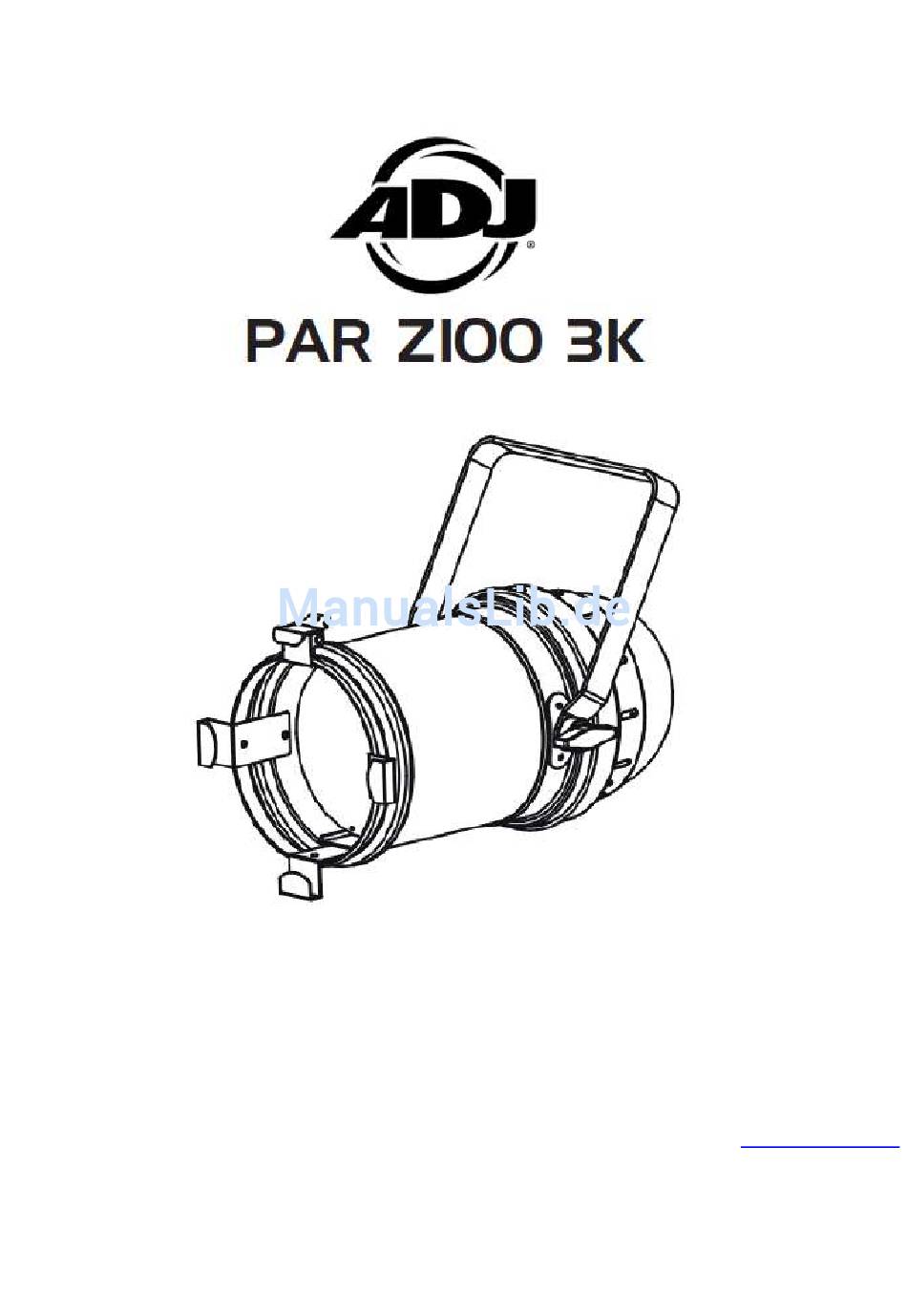

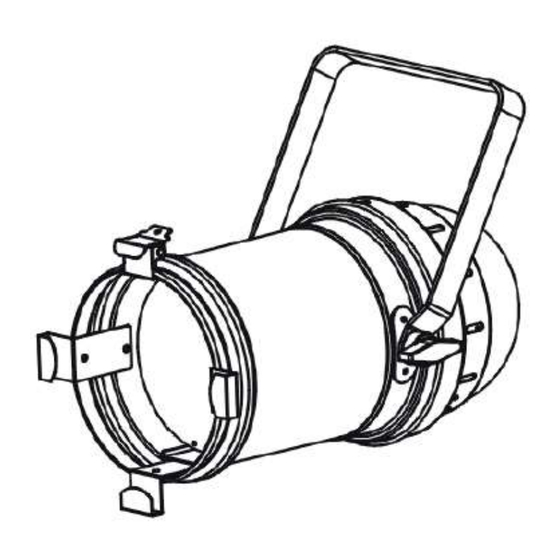

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 01/18...
-
Seite 2: Dokumentversion
Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtsprechung oder im Folgenden durch den Urheberschutz abgedeckt sind. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN .............................. 4 ALLGEMEINE ANWEISUNGEN ..............................4 EIGENSCHAFTEN ..................................4 SICHERHEITSVORKEHRUNGEN BEI HANDHABUNG ........................ 4 SICHERHEITSHINWEISE ................................5 EINRICHTEN DES DMX................................6 SYSTEMMENÜ ..................................8 DMX-BETRIEB ..................................11 ABSTRAHLWINKELEINSTELLUNG ............................12 1-KANAL-MODUS .................................. 13 2-KANAL-MODUS .................................. 13 3-KANAL-MODUS .................................. 13 4-KANAL-MODUS .................................. -
Seite 4: Allgemeine Informationen
INOZIONE ALLGEMEINE INFORMATIONEN Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Par Z100 3K von ADJ Products, LLC, entschieden haben. Jeder Par Z100 3K wird gründlich werksseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE Zu Ihrer eigenen Sicherheit empfiehlt es sich, vor der Erstinbetriebnahme des Geräts diese Betriebsanleitung gelesen und verstanden zu haben! • Um das Risiko von Stromschlägen oder Feuer zu verhindern oder zu reduzieren, dürfen Sie dieses Gerät niemals im Regen oder bei hoher Luftfeuchtigkeit benutzen. •... -
Seite 6: Einrichten Des Dmx
Gerät befindet. Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel): Der ADJ Par Z100 3K kann über das DMX-512-Protokoll angesteuert werden. Der ADJ Par Z100 3K ist mit 3 DMX-Kanal-Modi ausgestattet: 1-Kanal-Modus, 2-Kanal-Modus, 3-Kanal-Modus und 4-Kanal-Modus. Die DMX-Adresse wird elektronisch über das Bedienelement auf der Rückseite des Geräts vergeben. Ihr Gerät und Ihr DMX- Controller benötigen ein zertifiziertes DMX-512 110 Ohm Datenkabel für den... - Seite 7 3 des männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR-Buchse des letzten Geräts der Serienschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von Störungen minimiert.
-
Seite 8: Systemmenü
SYSTEMMENÜ DMX-512 Adresse Kanal-Modus DMX-Zustand Dimmer-Modus Dimmungsfrequenz Gammakorrektur Anzeige umgekehrt Manueller Modus Test Temperatur Betriebsstunden Software-Version Werkseinstellungen A.D.J. Supply Europe B.V. – www.americandj.eu – Par Z100 3K Bedienungsanleitung Seite 8... - Seite 9 SYSTEMMENÜ (Fortsetzung) SYSTEMMENÜ: Drücken Sie nach dem Vornehmen von Änderungen zum Bestätigen ENTER, danach MENU und halten es für mindestens 3 Sekunden gedrückt. Um das Untermenü ohne vorgenommene Änderungen zu verlassen, drücken Sie auf MENU. Die Anzeige wird nach 30 Sekunden gesperrt; zum Entsperren drücken Sie die Taste MENU für 3 Sekunden.
- Seite 10 SYSTEMMENÜ (Fortsetzung) - Mit dieser Funktion können Sie die Dimmungsfrequenz einstellen. 1. Drücken Sie auf MENU, bis angezeigt wird; drücken Sie dann ENTER. 2. Drücken Sie zum Einstellen der Dimmungsfrequenz auf einen Wert von 900 Hz, 1.000 Hz, 1.100 Hz, 1.200 Hz, 1.300 Hz, 1.400 Hz, 1.500 Hz, 2.500 Hz, 4.000 Hz, 5.000 Hz, 10.000 Hz, 15.000 Hz, 20.000 Hz oder 25.000 Hz auf die Tasten UP oder DOWN.
-
Seite 11: Dmx-Betrieb
SYSTEMMENÜ (Fortsetzung) - Mit dieser Funktion können Sie sich die Betriebszeit des Geräts anzeigen lassen. 1. Drücken Sie auf MENU, bis angezeigt wird; drücken Sie dann auf ENTER. 2. Die Laufzeit des Geräts wird nun angezeigt. Drücken Sie zum Beenden auf MENU. - Mit dieser Funktion können Sie sich die Software-Version des Geräts anzeigen lassen. -
Seite 12: Abstrahlwinkeleinstellung
ABSTRAHLWINKELEINSTELLUNG Um den Abstrahlwinkel einzustellen, verschieben Sie den Abstrahlwinkel-Verstellschieber im Inneren/vor der Linse. Siehe Darstellung unten. Der Abstrahlwinkel kann manuell zwischen 9°/ 15°/ 20°/25°/ 30° verstellt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Par Z100 3K Bedienungsanleitung Seite 12... -
Seite 13: 1-Kanal-Modus
1-KANAL-MODUS Kanal Wert Funktion DIMMER 0 - 255 0% - 100% 2-KANAL-MODUS Kanal Wert Funktion DIMMER 0 - 255 0% - 100% SHUTTER/STROBE 0 - 31 LED AUS 32 - 63 LED-Anzeige EIN 64 - 95 STROBE LANGSAM-SCHNELL 96 - 127 LED-Anzeige EIN 128 - 159 PULSE-EFFEKT... -
Seite 14: Dimmungskurven-Diagramm
DIMMUNGSKURVEN-DIAGRAMM 0 Sek. Fade-Zeit 1 Sek. Fade-Zeit Dimmungskurve Ramp-Effekt Anstieg T (ms) Abstieg T (ms) Anstieg T (ms) Abstieg T (ms) Standard (Standardeinstellung) Bühne 1100 1540 1660 1180 1520 1860 1940 Architektonisch 1380 1730 2040 2120 Theater 1580 1940 2230 2280 ABMESSUNGEN A.D.J. -
Seite 15: Installation
INSTALLATION Das Gerät muss mit einer Befestigungsschelle (nicht im Lieferumfang enthalten) befestigt werden, die am mitgelieferten Befestigungsbügel montiert wird. Stellen Sie immer sicher, dass das Gerät gut befestigt ist, um Vibrationen und Verrutschen während des Betriebs zu vermeiden. Stellen Sie immer sicher, dass die Struktur, an die Sie das Gerät befestigen, sicher und in der Lage ist, das Zehnfache des Gewichts des Geräts zu tragen. -
Seite 16: Technische Daten
TECHNISCHE DATEN Modell: Par Z100 3K Stromversorgung: 100 V - 240 V, 50/60 Hz LED: 1 x 98 W COB-LED Leistungsaufnahme: 115 W Serienschaltung der Geräte: maximal 15 Geräte bei 120 V maximal 25 Geräte bei 230V 19,33” (L) x 10,82” (B) x 8,75” (H) Abmessungen: 491 x 275 x 224 mm (mit Befestigungsbügel) Gewicht:... -
Seite 17: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt Sehr geehrter Kunde, Die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/ein Verbot für die Verwendung gefährlicher Stoffe vorsieht. Diese RoHS genannte Regelung ist ein viel diskutiertes Thema in der Elektronikindustrie. Sie verbietet unter anderem den Einsatz von sechs Stoffen: Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (CR VI), Cadmium (Cd), polybromierte Biphenyle als Flammenhemmer (PBB), polybromierte Diphenylather als Flammenhemmer (PBDE). -
Seite 18: Bemerkungen
BEMERKUNGEN ADJ Products, LLC 6122 S. Eastern Ave. Los Angeles, CA 90040 USA Tel: 323-582-2650 / Fax: 323-725-6100 Web: www.adj.com / E-Mail: info@americandj.com Folgen Sie uns auf: A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande facebook.com/americandj Tel: +31 45 546 85 00 / Fax: +31 45 546 85 99 twitter.com/americandj...
