Inhaltszusammenfassung für ADJ Ultra Hex Par 3
- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 1/14...
-
Seite 2: Inhaltsverzeichnis
MASTER/SLAVE-KONFIGURATION ............................10 NETZKABEL IN SERIENSCHALTUNG ............................10 PHOTOMETRISCHES DIAGRAMM ............................10 BETRIEB MIT RFC VON ADJ ..............................10 6-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN ......................11 7-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN ......................11 8-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN ......................12 11-KANAL-MODUS - DMX-WERTE &... - Seite 3 Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtssprechung oder im Folgenden durch den Urheberschutz abgedeckt sind.
-
Seite 4: Einleitung

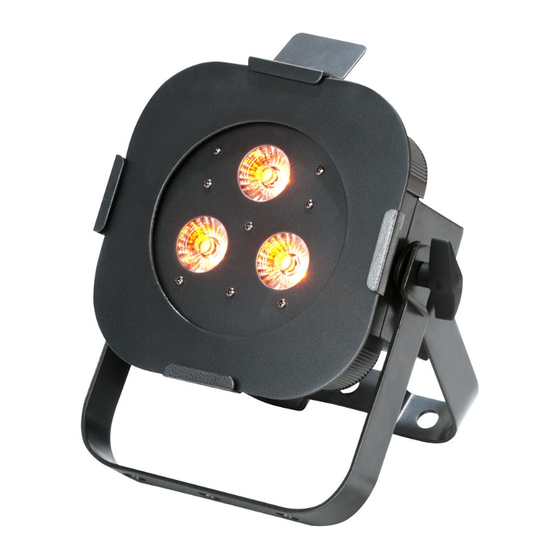

EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Ultra Hex Par 3 von ADJ Products, LLC, entschieden haben. Jeder Ultra Hex Par3 wurde gründlich werksseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Einrichtung Des Geräts
SICHERHEITSHINWEISE (Fortsetzung) Reduzierung des Risikos von Stromschlägen und Feuer im Fall von innerhalb des Geräts auftretenden Kurzschlüssen. • Trennen Sie vor dem Anschließen weiterer Geräte dieses Gerät von der Stromversorgung. • Entfernen Sie unter keinen Umständen das Gehäuse. • Die eingebauten Komponenten sind für den Kunden wartungsfrei. •... - Seite 6 XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR- Buchse des letzten Geräts der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem Leitungsabschluss (ADJ Products, LLC-Teilenummer: Z-DMX/T) wird die Wahrscheinlichkeit des Auftretens von Störungen minimiert.
-
Seite 7: Betriebsanweisung
• DMX-Steuerungs-Modus – Mit dieser Funktion können Sie jedes einzelne Gerät direkt über einen standardmäßigen DMX-512-Controller, wie etwa dem ADJ Show Designer™, ansteuern. • RGBWA- + UV-Modus - Wählen Sie eine der 6 Farben aus, die statisch bleiben sollen, oder stellen Sie die Sättigung jeder Farbe so ein, um damit eine Farbe Ihrer Wahl zu erzeugen. - Seite 8 BETRIEBSANWEISUNG (Fortsetzung) 4. Sobald "b.XXX" erscheint, befinden Sie sich im Dimmungs-Modus Blau. Mit den UP und DOWN Tasten regeln Sie die Sättigung dieser Farbe. 5. Sobald "U.XXX" erscheint, befinden Sie sich im Dimmer-Modus Weiß. Mit den UP und DOWN Tasten regeln Sie die Sättigung dieser Farbe.
- Seite 9 Diese Funktion wird zum Aktivieren und Deaktivieren der ADJ RFC (Funkfernbedienung) benötigt. Wenn diese Funktion aktiviert ist, können Sie das Gerät mit der ADJ RFC ansteuern. Auf der folgenden Seite finden Sie Informationen über die Steuerungen und Funktionen der ADJ LED RFC.
-
Seite 10: Master/Slave-Konfiguration
Die ADJ RFC (separat erhältlich) verfügt über viele verschiedene Funktionen und ermöglicht Ihnen die Steuerung Ihres Ultra Hex Par3 aus einer großen Distanz. Die ADJ RFC kann Ihr System bis zu einer Entfernung von 50 Meter ansteuern. Wenn Sie die Funkfernbedienung verwenden möchten, müssen Sie zuerst den Geräteempfänger aktivieren. -
Seite 11: 6-Kanal-Modus - Dmx-Werte & Eigenschaften
BETRIEB MIT RFC VON ADJ (Fortsetzung) Zum Aktivieren des Statischen Farb-Modus drücken Sie diese Taste. Mit den Tasten "+" oder "-" navigieren Sie durch die 63 Farben. Sobald Sie Ihre Farbe gefunden haben, können Sie auf die Flash-Taste drücken, um den Stroboskopeffekt zu aktivieren. -
Seite 12: 8-Kanal-Modus - Dmx-Werte & Eigenschaften
8-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 0 - 255 0% - 100% 0 - 255 GRÜN 0% - 100% 0 - 255 BLAU 0% - 100% 0 - 255 WEISS 0% - 100% 0 - 255 BERNSTEINFARBEN 0% - 100% 0 - 255 0% - 100% 0 - 255... - Seite 13 11-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN (Fortsetzung) FARBMAKROS/PROGRAMME/ MUSIKSTEUERUNG 0 - 255 FARBTON-MODUS (Siehe Tabelle mit Farbmakros auf Seite 16) FARBWECHSEL-PROGRAMME 0 - 15 FARBWECHSEL 1 16 - 31 FARBWECHSEL 2 32 - 47 FARBWECHSEL 3 48 - 63 FARBWECHSEL 4 64 - 79 FARBWECHSEL 5 80 - 95...
-
Seite 14: 12-Kanal-Modus - Dmx-Werte & Eigenschaften
11-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN (Fortsetzung) PROGRAMMGESCHWINDIGKEIT/MUSIKEMPFINDLICHKEIT 0 - 255 LANGSAM-SCHNELL 0 - 255 AM WENIGSTEN EMPFINDLICH - AM EMPFINDLICHSTEN Wenn Kanal 9 zwischen den Werten 0 und 51 liegt, werden die Kanäle 1 bis 6 verwendet und Kanal 8 steuert den Stroboskopeffekt. - Seite 15 12-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN (Fortsetzung) FARBMAKROS/PROGRAMME/ MUSIKSTEUERUNG 0 - 255 FARBTON-MODUS (Siehe Tabelle mit Farbmakros auf Seite 16 FARBWECHSEL-PROGRAMME 0 - 15 FARBWECHSEL 1 16 - 31 FARBWECHSEL 2 32 - 47 FARBWECHSEL 3 48 - 63 FARBWECHSEL 4 64 - 79 FARBWECHSEL 5 80 - 95...
-
Seite 16: 12-Kanal-Modus - Dmx-Werte & Eigenschaften
12-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN PROGRAMMGESCHWINDIGKEIT/MUSIKEMPFINDLICHKEIT 0 - 255 LANGSAM-SCHNELL 0 - 255 AM WENIGSTEN EMPFINDLICH - AM EMPFINDLICHSTEN DIMMER-MODUS 0 - 20 STANDARD 21 - 40 BÜHNE 41 - 60 61 - 80 ARCHITEKTUR 81 - 100 KINO 101 - 255 STANDARD-DIMMEREINSTELLUNG Wenn Kanal 9 zwischen den Werten 0 und 51 liegt, werden die Kanäle 1 bis 6 verwendet und Kanal 8 steuert den Stroboskopeffekt. -
Seite 17: Auswechseln Der Sicherung
AUSWECHSELN DER SICHERUNG Trennen Sie das Netzkabel des Geräts von der Stromquelle. Ziehen Sie das Netzkabel vom Gerät ab. Sobald Sie das Kabel entfernt haben, können Sie den Sicherungshalter, der sich in der Anschlussbuchse für den Strom befindet, erkennen. Mithilfe eines Flachkopfschraubendrehers, den Sie in die Steckdose stecken, hebeln Sie den Sicherungshalter vorsichtig auf. -
Seite 18: Technische Spezifikation
TECHNISCHE SPEZIFIKATION Ultra Hex Par3 Modell: Stromversorgung: 100 V ~ 240 V / 50~60 Hz LEDs: 3 x 10 W, 6-in-1 Hex-LEDs Abstrahlwinkel: 40 Grad Arbeitsposition: Jede sichere und geschützte Position Leistungsaufnahme: 26 W Netzkabel in Serienschaltung: maximal 20 Geräte Sicherung: Gewicht: 5 lbs./ 2,02 kg... -
Seite 19: Rohs - Ein Wichtiger Beitrag Zur Erhaltung Unserer Umwelt
RoHS – ein wichtiger Beitrag zur Erhaltung unserer Umwelt Sehr geehrter Kunde, die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. Sie verbietet unter anderem sechs Stoffe: Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (CR VI), Cadmium (Cd), polybromierte Biphenyle als Flammenhemmer (PBB), polybromierte Diphenylather als Flammenhemmer (PBDE) Unter die Richtlinie fallen nahezu alle elektrischen und elektronischen Geräte deren Funktionsweise... - Seite 20 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Ultra Hex Par3 Bedienungsanleitung Seite 20...
