INBETRIEBNAHME

Stromzufuhr: Die Mega Tri Bar™ von American DJ® enthält ein elektronisches Vorschaltgerät,
das automatisch die Stromspannung erkennt, sobald es angeschlossen wird. Mit dem
elektronischen Vorschaltgerät müssen Sie sich keine Sorgen über die Spannung in Ihrer
Steckdose machen, diese Einheit kann überall angeschlossen werden. Vergewissern Sie sich
außerdem, dass die nur die dem Gerät beigefügten I.E.C. Stromkabel benutzen.
DMX-512: DMX steht für Digital Multiplex. Dies ist ein internationales Steuerprotokoll, das zur
Kommunikation zwischen intelligenten Scheinwerfern und der Steuerung benutz wird. Der DMX-
Controller sendet DMX-Steuerungsdaten von dem Controller zu dem Scheinwerfer. DMX-Daten
werden als serielle Daten von Scheinwerfer zu Scheinwerfer via DATA „IN" und DATA „OUT"
Cinch-Anschlüssen verschickt. Diese Anschlüsse befinden sich auf allen DMX-Scheinwerfern
(auf den meisten Controllern befinden sich nur DATA „OUT" Anschlüsse).
DMX-512 Verlinkung: DMX ist ein Protokoll, das es ermöglicht, alle Typen und Modelle
verschiedener Hersteller zu verbinden und durch einen einzigen Controller zu steuern - sofern
alle Scheinwerfer und der Controller mit DMX konform sind. Um den korrekten DMX-
Datentransfer bei der Nutzung mehrerer DMX-Scheinwerfer sicherzustellen, versuchen Sie den
kürzest möglichen Kabelweg zu nutzen. Die Reihenfolge, in der die Scheinwerfer in der DMX-
Verkettung verbunden werden, hat keinen Einfluss auf die DMX-Adressen. Zum Beispiel: Wenn
einem Scheinwerfer die Adresse 1 zugeteilt wird, kann er beliebig in der DMX-Linie positioniert
werden, ob am Anfang, am Ende oder irgendwo in der Mitte. Wenn ein Scheinwerfer die DMX-
Adresse 1 zugeteilt bekommt, weiß die Steuerung, wohin die für die Adresse 1 bestimmten
DATEN zu verschicken sind, unabhängig davon, wo sie in der DMX-Verkettung positioniert ist.

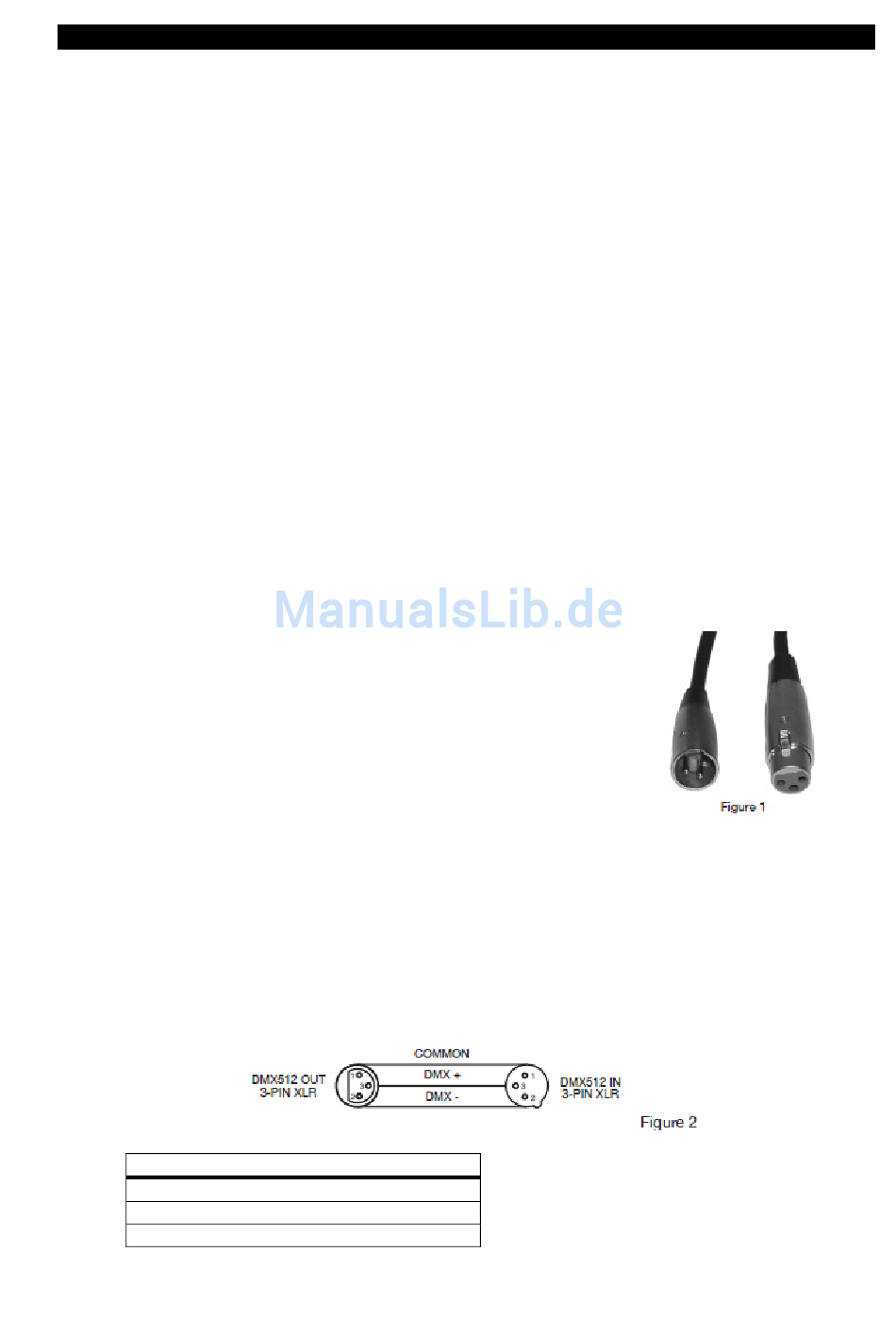

Datenkabel (DMX Kabel) Anforderungen (Für den DMX-Betrieb):
Die Mega Tri Bar™ verfügt über 7-DMX-Kanal-Modi. Die DMX-
Adresse wird auf dem Paneel der Rückseite der Mega Tri Bar™
eingestellt. Ihre Anlage
zugelassene DMX512-Datenkabel mit 110Ohm für den Dateneingang
und den Datenausgang (Abbildung1). Wir empfehlen Accu-Cable
DMX-Kabel. Vergewissern Sie sich, wenn Sie Ihre eigenen Kabel
herstellen, dass Sie abgeschirmte 110-120 Ohm Standardkabel
nutzen. (Diese Kabel können in fast allen professionellen Geschäften für Ton- und Lichttechnik
gekauft werden.) Ihre Kabel sollten einen männlichen und einen weiblichen Cinchstecker an
jeweils einen der beiden Enden haben. Achten Sie außerdem darauf, dass DMX-Kabel
eingeschleift sein müssen und sich nicht teilen dürfen.
Beachten Sie: Befolgen Sie die Abbildungen zwei und drei, wenn Sie Ihre eigenen Kabel
herstellen. Benutzen Sie nicht die Erdungsöse des Cinchsteckers. Sie dürfen weder die
Abschirmleitung des Kabels mit der Erdungsöse verbinden, noch dürfen Sie es zulassen, dass
die Abschirmleitung das Cinch-Gehäuse berührt. Das Erden des Schildes könnte zu einem
Kurzschluss oder zu Fehlfunktionen führen.
CINCH PIN Konfiguration
Pin1 = Erdung
Pin2 = negative Signalader (negativ)
Pin3 = positive Signalader (positiv)
A.D.J. Supply Europe B.V. – www.americandj.eu – Mega Tri BAR
und Ihr DMX-Controller benötigen
Bedienungsanleitung Seite 5
