INBETRIEBNAHME

Stromzufuhr: Vergewissern Sie sich, bevor Sie Ihr Gerät an den Stromkreis anschließen, dass die lokale
Stromspannung der geforderten Spannung für den Vizi LED Spot von American DJ® entspricht. Der Vizi LED
Spot von American DJ® ist als 120V und 220V Version erhältlich. Vergewissern Sie sich, da die
Leitungsspannung von Veranstaltungsort zu Veranstaltungsort unterschiedlich sein kann, dass Sie den
Scheinwerfer an eine Steckdose stecken, deren Stromversorgung zu Ihrem Gerät passt, bevor Sie versuchen
das Gerät bedienen.
DMX-512: DMX steht für Digital Multiplex. Dies ist ein internationales Steuerprotokoll, das von den meisten
Herstellern von Audio- und Beleuchtungsgeräten als eine Form der Kommunikation zwischen intelligenten
Scheinwerfern und der Steuerung benutz wird. Der DMX-Controller sendet DMX-Steuerungsdaten von dem
Controller zu dem Scheinwerfer. DMX-Daten werden als serielle Daten von Scheinwerfer zu Scheinwerfer via
DATA „IN" und DATA „OUT" Cinch-Anschlüssen verschickt. Diese Anschlüsse befinden sich auf allen DMX-
Scheinwerfern (auf den meisten Controllern befinden sich nur DATA „OUT" Anschlüsse).
DMX-512 Verlinkung: DMX ist ein Protokoll, das es ermöglicht, alle Typen und Modelle verschiedener
Hersteller zu verbinden und durch einen einzigen Controller zu steuern - sofern alle Scheinwerfer und der
Controller mit DMX konform sind. Um den korrekten DMX-Datentransfer bei der Nutzung mehrerer DMX-
Scheinwerfer sicherzustellen, versuchen Sie den kürzest möglichen Kabelweg zu nutzen. Die Reihenfolge, in
der die Scheinwerfer in der DMX-Verkettung verbunden werden, hat keinen Einfluss auf die DMX-Adressen.
Zum Beispiel: Wenn einem Scheinwerfer die Adresse 1 zugeteilt wird, kann er beliebig in der DMX-Linie
positioniert werden, ob am Anfang, am Ende oder irgendwo in der Mitte. Daher kann der erste Scheinwerfer,
der durch den Controller gesteuert wird, der Letzte in der Verkettung der Scheinwerfer sein. Wenn ein
Scheinwerfer die DMX-Adresse 1 zugeteilt bekommt, weiß die Steuerung, wohin die für die Adresse 1
bestimmten DATEN zu verschicken sind, unabhängig davon, wo sie in der DMX-Verkettung positioniert ist.
Datenkabel (DMX Kabel) Anforderungen (Für den DMX und Master/Slave Betrieb): Der Vizi LED Spot
kann mithilfe des DMX-512-Steuerprotokolls gesteuert werden. Der Vizi LED Spot kann entweder als DMX-
Gerät mit 10 Kanälen oder 12 Kanälen betrieben werden. Die DMX-Adresse wird elektronisch auf dem Paneel
der Seite des Geräts eingestellt. Ihr Gerät und Ihr DMX-Controller benötigen zugelassene DMX-512-
Datenkabel mit 110Ohm für den Dateneingang und den Datenausgang (Abbildung 1). Wir empfehlen Accu-
Cable DMX-Kabel. Vergewissern Sie sich, wenn Sie Ihre eigenen Kabel herstellen, dass Sie abgeschirmte
110-120 Ohm Standardkabel nutzen (Diese Kabel können in fast allen professionellen Geschäften für Ton-
und Lichttechnik gekauft werden). Ihre Kabel sollten einen männlichen und einen weiblichen Cinchstecker an
jeweils einen der beiden Enden haben. Achten Sie außerdem darauf, dass DMX-Kabel eingeschleift sein
müssen und sich nicht teilen dürfen.

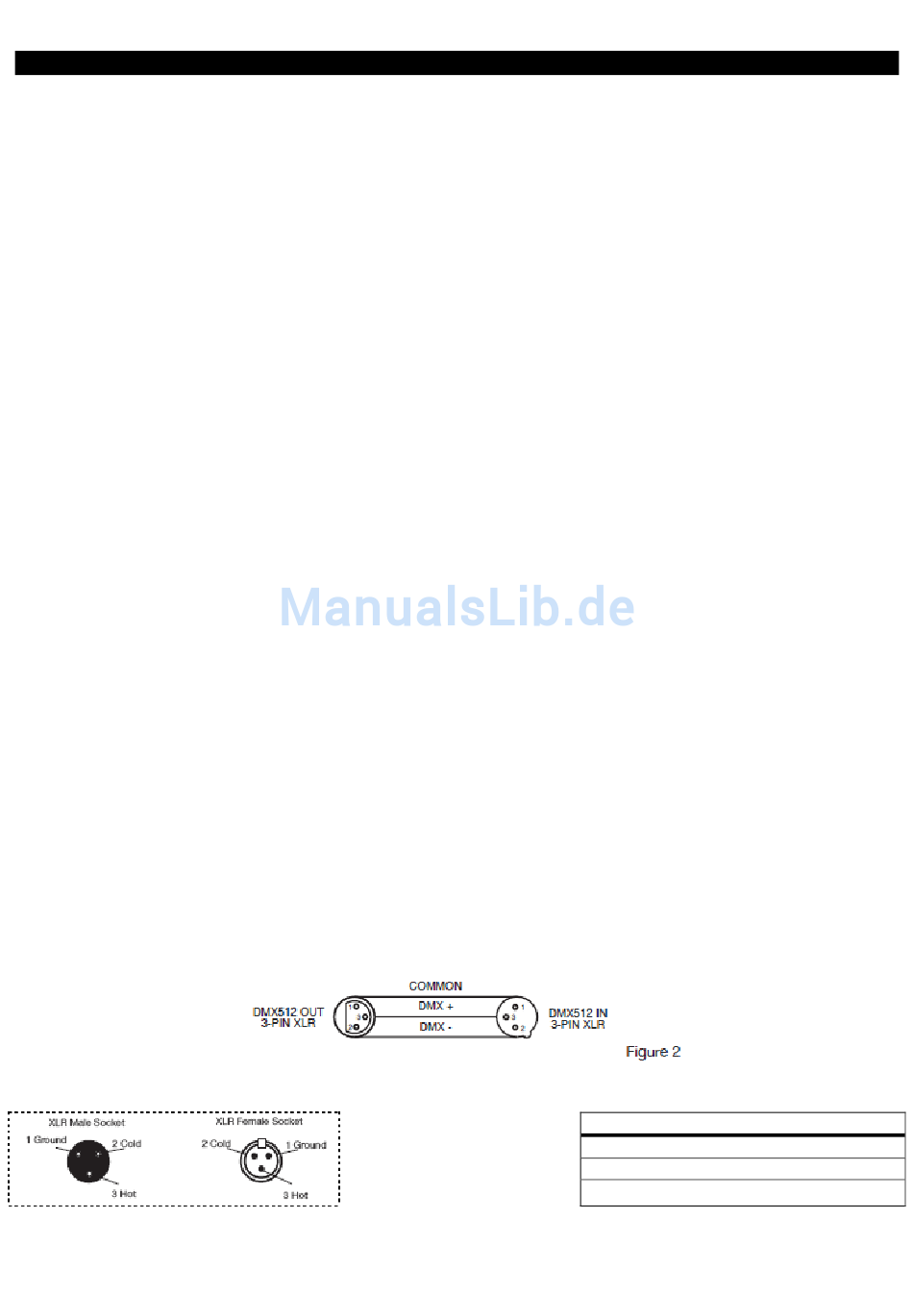

Beachten Sie: Befolgen Sie die Abbildungen zwei und drei, wenn Sie Ihre eigenen Kabel herstellen. Benutzen
Sie nicht die Erdungsöse des Cinchsteckers. Sie dürfen weder die Abschirmleitung des Kabels mit der
Erdungsöse verbinden, noch dürfen Sie es zulassen, dass die Abschirmleitung das Cinch-Gehäuse berührt.
Das Erden des Schildes könnte zu einem Kurzschluss oder zu Fehlfunktionen führen.
Abbildung 3
A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi LED Spot Bedienungsanleitung Seite 9
CINCH PIN Konfiguration
Pin1 = Erdung
Pin2 = negative Signalader (negativ)
Pin3 = positive Signalader (positiv)
